U77-F1619-2001

产品分类:
厂牌: AMPHENOL
产品描述: Express Port SFP+, High Speed Input Output Connectors, SFP-P CG REAR PF PINS
供应商型号: 523-U77F16192001
供应商: Mouser
标准整包数: 1

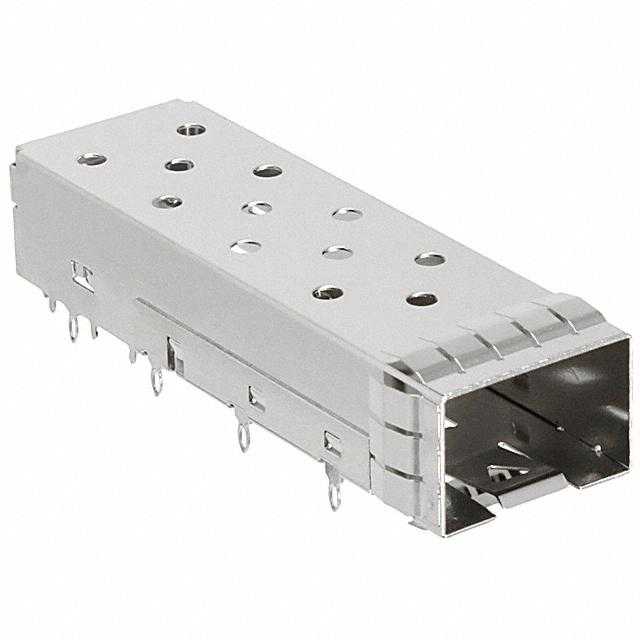

AMPHENOL  U77-F1619-2001

U77-F1619-2001概述


    产品简介


    Amphenol的SFP连接器系列是一种专为高速数据传输设计的20针连接器及外壳组合,用于安装在主机印刷电路板上。金属外壳包裹着连接器,提供额外的保护和支持。该系列产品类似于Gigabit接口转换器(GBIC),但尺寸更小,数据传输速度更快。SFP连接器适用于多种现代通信设备,包括光纤通道、千兆以太网、InfiniBand™以及服务器、路由器、存储设备和交换机等网络设备。它们在光学设备和网络设备中广泛使用,是当今高性能数据传输系统的重要组成部分。

    技术参数


    电气特性
    - 数据速率:高达10 Gbps(单端口和堆叠版本)。
    - 工作电压:3.3V @ 0.5A最大值。
    - 热插拔能力:支持。
    - EMI接地:外壳包含弹簧触点以提供卓越的电磁干扰(EMI)接地。
    - EMI屏蔽增强:部分型号通过补充接地片提供增强的EMI屏蔽。
    机械特性
    - 兼容性:符合INF-8074i标准。
    - 耐用性:可达250次插拔循环。
    - 包装方式:托盘包装或带状卷绕(仅限单端口)。
    - 防尘盖:前脸提供防尘盖(散装包装)。
    材料与温度范围
    - 材料:外壳由镀镍铜合金制成;可选镀镍后覆盖一层无光泽锡。
    - 增强型EMI版本:采用不锈钢接地片。
    - 接触件:铜合金,电镀选项包括亮锡、镍、无光泽锡等。
    - 温度范围:
    - 操作温度:-55°C至+85°C。
    - 存储温度:-55°C至+105°C。
    包装与配件
    - 包装:托盘包装,带状卷绕(仅限单端口)。
    - 附件:防尘盖(散装包装)。

    产品特点和优势


    Amphenol的SFP连接器以其紧凑的设计和高速数据传输能力脱颖而出。相较于传统的GBIC,SFP不仅体积更小,还能支持更高的数据速率,使其成为现代数据中心的理想选择。此外,其卓越的EMI屏蔽能力和广泛的温度适应性进一步提升了可靠性。通过支持热插拔功能,这些连接器能够在不中断系统运行的情况下更换模块,极大提高了维护效率。多种配置选项(如堆叠式、带有散热片或光导管的版本)使得SFP能够灵活应用于各种复杂的工业环境。

    应用案例和使用建议


    应用案例
    SFP连接器广泛应用于服务器、路由器、存储设备、交换机和其他网络设备中。例如,在数据中心环境中,它们可以连接多台服务器与交换机,确保高效的数据传输。在电信领域,SFP连接器被用来构建高密度光纤网络,满足运营商对带宽增长的需求。
    使用建议
    为了充分发挥SFP连接器的优势,在部署时应注意以下几点:
    1. 确保正确安装防尘盖,避免灰尘进入连接器影响性能。
    2. 定期检查连接器的状态,及时更换损坏或老化的部件。
    3. 在高温环境下使用时,建议选择具有更好散热性能的产品。

    兼容性和支持


    SFP连接器完全符合行业标准EIA-364,并且支持多种规格,包括RoHS合规版本和非RoHS合规版本。客户可以根据具体需求定制产品,如选择不同的引脚长度或其他特殊要求。Amphenol公司提供了详尽的技术文档和支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接器是否牢固插入,必要时重新安装。 |
    | 数据传输速度慢 | 确认所有组件均达到规定的规格要求。 |
    | 温度过高 | 确保良好的散热措施,必要时加装散热片。 |

    总结和推荐


    综上所述,Amphenol的SFP连接器是一款高度可靠且多功能的电子元器件,非常适合需要高速数据传输的应用场景。其紧凑的设计、卓越的性能以及广泛的适用性使其在市场上占据领先地位。对于希望提升系统效率并降低成本的企业来说,SFP连接器无疑是一个值得考虑的选择。如果您正在寻找一款既能满足当前需求又能应对未来挑战的产品,那么Amphenol的SFP连接器将是您的理想之选。

U77-F1619-2001参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

U77-F1619-2001厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

U77-F1619-2001数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL U77-F1619-2001 U77-F1619-2001数据手册

U77-F1619-2001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.967 ¥ 25.0712
10+ $ 2.7025 ¥ 22.8361
25+ $ 2.42 ¥ 20.449
100+ $ 2.2356 ¥ 18.8908
250+ $ 1.9548 ¥ 16.5181
500+ $ 1.5336 ¥ 12.9589
2500+ $ 1.47 ¥ 12.4215
5000+ $ 1.4385 ¥ 12.1553
库存: 387
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.07
