D38999/20KD35PN

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 37pin Stainless Steel 5A 金 银色 法兰安装,面板安装 32.74mm(长度)*31.3mm(高度)
供应商型号: D38999/20KD35PN
供应商: Avnet
标准整包数: 1

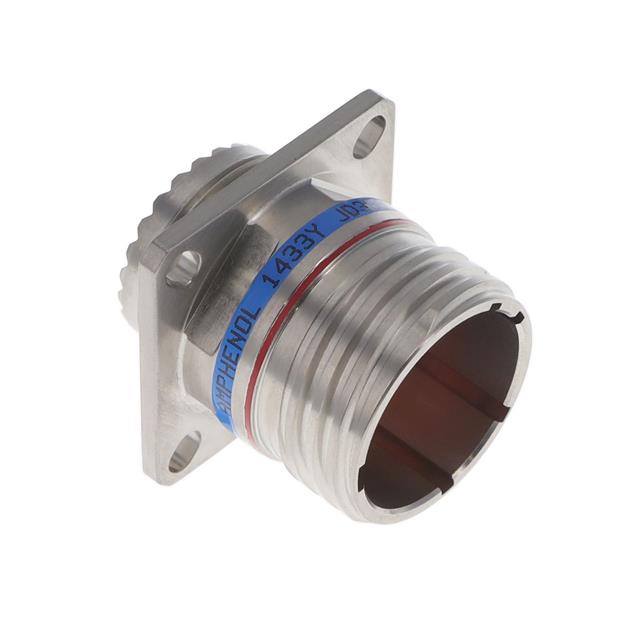

AMPHENOL 圆形连接器 D38999/20KD35PN

D38999/20KD35PN概述

    MIL-DTL-38999 Connectors: 技术手册综述

    1. 产品简介


    MIL-DTL-38999系列连接器是为军事、航空航天及恶劣环境下的应用而设计的专业级连接器。该系列产品包括Series I LJT、Series II JT、Series III TV以及HD(高密度)版本,适用于多种不同的接触需求。MIL-DTL-38999连接器以其出色的可靠性、耐用性和多功能性在行业中广受好评。

    2. 技术参数


    MIL-DTL-38999连接器的技术规格如下:
    - 接触类型: 针式(Pin)和插座式(Socket)两种接触类型。
    - 接触等级: 包括H(高密度)、Y、TV等不同等级。
    - 服务评级: 不同的服务评级对应不同的工作温度范围。
    - 总接触数: 不同型号提供从2到128个不等的总接触数。
    - 兼容电缆: 支持RG 180/U和RG 195/U电缆。
    - 材料和处理: 包括CNC加工、电镀、注塑成型等技术。

    3. 产品特点和优势


    MIL-DTL-38999连接器的独特功能和优势包括:
    - 高可靠性: 经过严格的军用标准认证,适合在极端环境下长期使用。
    - 多样化应用: 能够适应不同的接触需求,包括针式、插座式和高密度接触。
    - 多功能性: 提供多种接触选项,支持光纤、电源、双轴等多种接口类型。
    - 易于安装: 灵活的安装方式,便于集成到各种系统中。

    4. 应用案例和使用建议


    MIL-DTL-38999连接器广泛应用于航空、航天、通信和工业自动化等领域。例如,在航空航天中用于飞行器内部布线,确保信号传输的稳定性和可靠性;在军事装备中用于保障通讯系统的高效运作。
    使用建议:
    - 在高温、高压或震动环境中,选择具有高密度(HD)设计的型号。
    - 在要求低重量和小型化的应用中,可以选择轻便的小型化连接器。
    - 在需要多种接口类型的情况下,可以考虑定制化设计以满足特定需求。

    5. 兼容性和支持


    MIL-DTL-38999连接器与多种电子元器件和设备兼容,且Amphenol Aerospace提供了全面的支持和服务,包括产品咨询、定制开发和技术支持等。

    6. 常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是一些可能遇到的问题及其解决方法:
    - 问题:接触不良
    - 解决方法: 检查接触点是否有污垢或损伤,必要时进行清洁或更换。

    - 问题:信号传输不稳定
    - 解决方法: 确保电缆和连接器的匹配性,检查电缆是否符合规定的类型和规格。

    7. 总结和推荐


    综上所述,MIL-DTL-38999系列连接器是一款性能卓越、功能强大的连接解决方案。其广泛的应用领域、可靠的设计和多样化的接触选项使其在市场上具备很高的竞争力。因此,我们强烈推荐此产品用于对连接器质量和可靠性有高要求的应用场景。如需更多详细信息,建议直接联系Amphenol Aerospace获取专业的技术支持和服务。
    以上是对MIL-DTL-38999连接器的技术手册内容的综述,希望对您有所帮助。如果您有任何进一步的需求或疑问,欢迎随时联系我们。

D38999/20KD35PN参数

参数
外壳材料 Stainless Steel
针脚数 37pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 -
额定电流 5A
长*宽*高 32.74mm(长度)*31.3mm(高度)
安装方式 法兰安装,面板安装
应用等级 军用级,航天级
零件状态 在售
包装方式 盒装,散装,袋装

D38999/20KD35PN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

D38999/20KD35PN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL D38999/20KD35PN D38999/20KD35PN数据手册

D38999/20KD35PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 54.3564 ¥ 471.27
50+ $ 50.9652 ¥ 441.8683
库存: 100
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 11781.75
