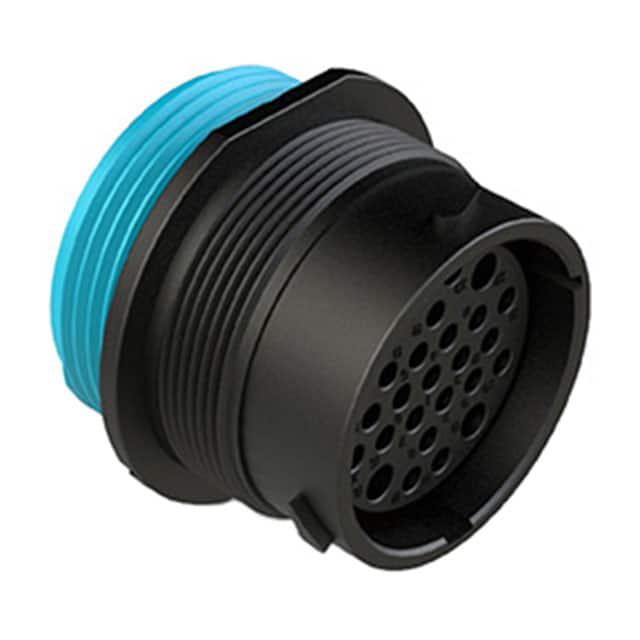

AHDP04-24-27SR-WTA

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Receptacle Housing 27pin(Radsok) Thermoplastic 25A,13A 隔板安装,面板安装 41.5mm(长度)
供应商型号: AV-A-BENAHDP042427SRWTA
供应商: Avnet
标准整包数: 1
AMPHENOL 圆形连接器 AHDP04-24-27SR-WTA

AHDP04-24-27SR-WTA概述


    产品简介


    DuraMate™ 家族系列连接器 是由 Amphenol Sine Systems 生产的环保密封、多针重型塑料(AHDP)或金属(AHDM/AHDBM)圆形连接器。这些连接器提供了一种经济高效的快速连接、卡口式锁定系统,适用于恶劣环境下的户外应用。特别是其ISOBUS产品符合ISO 11783标准(用于农用拖拉机、农业机械和软件之间的控制和通信),适用于农业应用。

    技术参数


    - 类型: 环保密封、多针、重型塑料或金属圆形连接器
    - 材料: 塑料 (AHDP), 金属 (AHDM/AHDBM)
    - 标准: 符合ISO 11783标准
    - 温度范围: -40°C 至 +125°C
    - 电压范围: 100V 至 500V
    - 电流范围: 1A 至 25A
    - 接触电阻: < 10 mΩ
    - 绝缘电阻: > 1 GΩ
    - 机械寿命: ≥ 500 次插拔
    - 密封等级: IP67/IP69K
    - 工作湿度: 0% 至 100%

    产品特点和优势


    - 环保密封: 具备IP67/IP69K防护等级,能有效防止灰尘和水浸。
    - 快速连接: 采用卡口式锁定系统,安装和拆卸方便快捷。
    - 耐久性: 机械寿命达到500次插拔以上,确保长期稳定运行。
    - 高可靠性: 接触电阻小于10mΩ,绝缘电阻大于1GΩ,保证信号传输的稳定性。
    - 广泛适用性: 适用于农业和工业领域,特别是在恶劣环境下使用。
    - 标准化设计: 符合ISO 11783标准,确保设备间兼容性。

    应用案例和使用建议


    应用案例:
    - 农业机械:拖拉机、联合收割机等设备之间的控制信号和数据传输。
    - 工业自动化:生产线上的传感器和执行器之间的信号连接。
    使用建议:
    - 在高温或潮湿环境中使用时,应确保连接器完全密封,避免湿气进入。
    - 长期暴露在恶劣环境条件下,应定期检查连接器的状态,以确保其可靠运行。
    - 在进行频繁插拔操作时,注意轻柔操作,避免过度磨损。

    兼容性和支持


    - 兼容性: DuraMate™ 家族连接器与其他符合ISO 11783标准的设备兼容。
    - 技术支持: Amphenol Sine Systems 提供24小时客户支持服务,可通过电话 +1 800 394 7732 联系。

    常见问题与解决方案


    - 问题: 连接器插拔困难。
    - 解决方案: 检查是否有异物堵塞,确认卡口式锁定系统是否正常运作。
    - 问题: 密封效果不佳。
    - 解决方案: 更换新的密封圈,并确保密封圈正确安装。
    - 问题: 接触电阻过大。
    - 解决方案: 检查接触面是否有氧化或污垢,清洁后重新连接。

    总结和推荐


    DuraMate™ 家族连接器凭借其出色的环保密封能力、耐用性和高可靠性,在农业和工业自动化等领域表现出色。它不仅符合ISO 11783标准,确保设备间的兼容性,还具备良好的机械寿命和密封等级。此外,Amphenol Sine Systems 提供优质的技术支持,使得这款连接器成为在恶劣环境下工作的首选。强烈推荐用于需要高可靠性和持久性的场合。
    如需更多详细信息,请访问 [Amphenol Sine Systems 官方网站](www.amphenol-sine.com)。

AHDP04-24-27SR-WTA参数

参数
额定电流 25A,13A
外壳材料 Thermoplastic
针脚数 27pin(Radsok)
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
长*宽*高 41.5mm(长度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

AHDP04-24-27SR-WTA厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

AHDP04-24-27SR-WTA数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL AHDP04-24-27SR-WTA AHDP04-24-27SR-WTA数据手册

AHDP04-24-27SR-WTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
