L17DEFRA09P

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: 安费诺 D型连接器, DFR系列, 公插, DB9针, 电缆安装, 直角主体
供应商型号: U-L17DEFRA09P
供应商: 云汉优选
标准整包数: 1

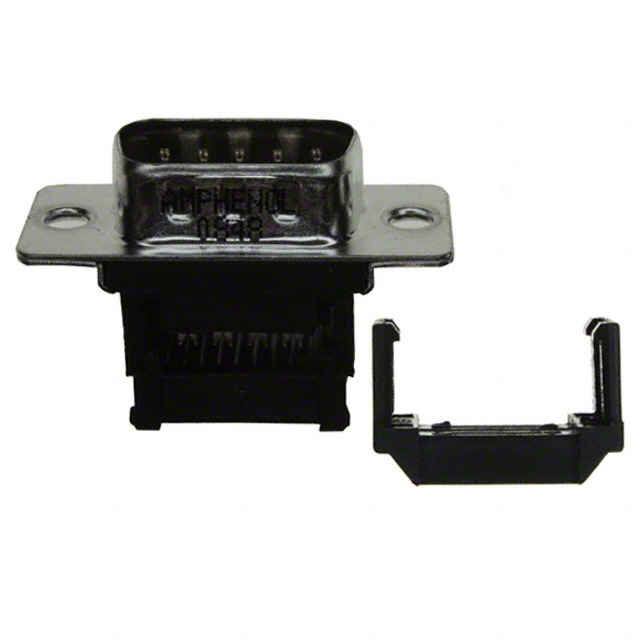

AMPHENOL D-Sub 连接器 L17DEFRA09P

L17DEFRA09P概述


    产品简介


    D-Sub连接器 - 平板式线缆连接器(DFR / E12)
    DFR / E12是一种平板式电缆D-Sub连接器,专为现代外围设备的小型化需求而设计。它通过特殊的设计允许使用标准的1.27毫米(0.05英寸)扁平电缆,适合所有标准的D-Sub外壳。这类连接器广泛应用于工业、电信及任何行业标准的输入/输出连接。

    技术参数


    | 项目 | 参数 |

    | 连接器标准 | MIL C24308 |
    | 材料和镀层 | 钢壳,镍镀层;玻璃填充热塑性绝缘材料(UL 94V-0) |
    | 插针接触点 | 黄铜,插配区域选择金镀层;终止区域镀1.27微米镍,2.54微米锡 |
    | 插座接触点 | 磷青铜,插配区域选择金镀层;终止区域镀1.27微米镍,2.54微米锡 |
    | 后部插入件 | 黄铜,镀1.27微米镍 |
    | 螺丝锁定 | 黄铜,镀1.27微米镍 |
    | 电气数据 | 电流等级:5A
    电压等级:250V AC/rms 60Hz
    耐压等级:1000V AC/rms 60Hz,持续1分钟
    绝缘电阻:1000兆欧
    接触电阻:最大20毫欧 |
    | 气候数据 | 工作温度:-40°C至+125°C |
    | 机械数据 | 单个触点插入力:最大0.54千克(1.19磅)
    单个触点拔出力:最小0.06千克(0.13磅)
    插拔力:取决于触点数,最大值范围3.05至12.51千克 |

    产品特点和优势


    DFR / E12连接器具备以下几个显著优势:
    - 适用性广:适用于多种工业、电信和通用I/O接口。
    - 特殊设计:允许使用标准1.27毫米扁平电缆,减少了对定制电缆的需求。
    - 坚固耐用:采用钢壳和特殊镀层,提高了抗腐蚀和耐磨损能力。
    - 高可靠性:在极端气候条件下仍能保持稳定的电气性能。
    - 易操作:螺丝锁定机制和手工具辅助终端,便于安装和拆卸。

    应用案例和使用建议


    DFR / E12连接器在各种工业设备和通信系统中都有广泛应用。例如,在自动化生产线中的控制面板、电信基站的信号传输和各种电子设备之间的连接。建议在使用过程中注意以下几点:
    - 防护措施:确保安装时正确使用防护套管以保护连接器免受物理损坏。
    - 维护检查:定期检查连接器的电气性能,确保良好的接触状态。
    - 正确匹配:在使用不同配置的连接器时,确保正确选择相应的电缆和端子配置。

    兼容性和支持


    DFR / E12连接器支持与所有标准D-Sub外壳配合使用。厂商提供全面的技术支持,包括通过电话和电子邮件解答用户疑问,并通过官方网站提供更多技术文档和支持信息。

    常见问题与解决方案


    1. 如何更换损坏的连接器?
    - 解决方法:联系技术支持,他们将指导您完成更换步骤并提供必要的零件。
    2. 连接器接触不良怎么办?
    - 解决方法:检查连接器是否有污垢或氧化物,必要时使用清洁剂清洗。
    3. 如何正确识别连接器的型号?
    - 解决方法:参考产品目录中的型号标识,例如“A”代表前螺纹锁,而“C”代表后螺纹锁。

    总结和推荐


    DFR / E12是一款高性能、可靠的平板式D-Sub连接器,具有广泛的适用性和易于安装的优势。在工业自动化、电信和其他需要高可靠性的应用中表现卓越。因此,强烈推荐在相关设备中使用这款连接器。

L17DEFRA09P参数

参数
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 9pin
类型 Male Pins,Plug
颜色 黑色
端接 -
额定电流 3A
长*宽*高 30.84mm*12.55mm*17.48mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

L17DEFRA09P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L17DEFRA09P数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L17DEFRA09P L17DEFRA09P数据手册

L17DEFRA09P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.8126 ¥ 15.4071
200+ $ 1.5141 ¥ 12.8699
400+ $ 1.428 ¥ 12.138
600+ $ 1.2852 ¥ 10.9242
库存: 334
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 924.42
