首页  >  产品百科  >  RTS6BS18N8S03

RTS6BS18N8S03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Plug Housing 8pin Thermoplastic 23A 导线安装,自由悬挂,通孔安装 90.5mm(长度)
供应商型号: 654-RTS6BS18N8S03
供应商: Mouser
标准整包数: 1

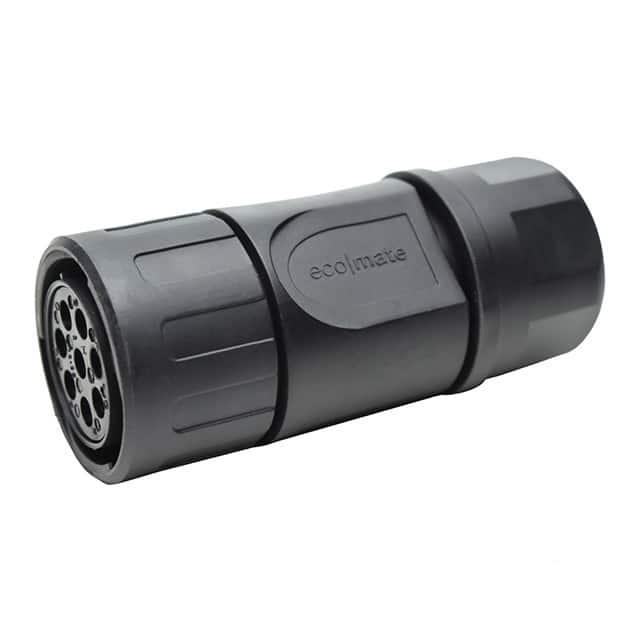

AMPHENOL 圆形连接器 RTS6BS18N8S03

RTS6BS18N8S03概述

    # 技术手册解读:Amphenol ECO-MATE 插头后壳(型号 RTS6BS188Pxx)

    产品简介


    Amphenol ECO-MATE 插头后壳是一款高性能的插头连接系统配件,专为满足高电流、高电压需求而设计。该产品适用于多种工业和消费电子领域,例如汽车、通信设备及自动化控制系统等。ECO-MATE 插头后壳主要用于保护连接器接口并增强抗干扰能力,确保稳定可靠的操作环境。
    主要功能
    - 提供高效的屏蔽效果,减少电磁干扰(EMI)。
    - 具有防水防尘等级 IP67/IP69K 的密封性,在对接状态下实现可靠防护。
    - 支持高达 23A 的最大额定电流和 500V 的额定电压,适用于高压和高功率应用。
    - 可承受至少 500 次插拔循环,确保长久耐用性。
    应用领域
    - 汽车工业:车身控制模块、传感器连接。
    - 通信设备:信号传输线缆保护。
    - 工业自动化:恶劣环境下运行的机械控制系统。

    技术参数


    以下是 ECO-MATE 插头后壳的技术规格与性能参数列表:
    | 参数 | 值或范围 |

    | 额定电流 | 23A(最大值) |
    | 额定电压 | 500V AC/DC |
    | 操作温度 | -40°C 至 +125°C |
    | 防护等级 | IP67 和 IP69K |
    | 绝缘电阻 | ≥5000 MΩ |
    | 耐压测试 | ≤2 mA @ 2000 V AC |
    | 材质 | 热塑性外壳,符合 UL94-V0 |
    | 插拔寿命 | ≥500 次插拔循环 |
    | RoHS 合规性 | 符合标准 |

    产品特点和优势


    特点
    1. 优异的电气性能:额定电流与电压足以应对大部分高功率设备的需求。
    2. 卓越的密封性能:IP67/IP69K 等级确保产品在恶劣环境中仍能保持稳定运行。
    3. 坚固耐用:可承受 500 次插拔循环,适合频繁操作场景。
    4. 环保友好:材料符合 RoHS 标准,绿色环保。
    优势
    - 产品采用高质量热塑性材料制成,兼具轻便性和强度。
    - 通用性强,支持多种电缆直径范围(10.0-18.0 mm),便于不同场合安装。
    - 设计紧凑,便于集成到各种设备中,节省空间。

    应用案例和使用建议


    应用案例
    - 汽车工业:用于电动车电池管理系统 (BMS) 连接,保证高电流传输的安全性。
    - 通信设备:在基站电源连接中起到关键作用,防止信号丢失。
    - 工业自动化:配合工业机器人控制系统,提供可靠的数据和电力传输。
    使用建议
    - 确保正确选择电缆直径范围,以避免电缆无法插入或损坏后壳。
    - 在极端环境下使用时,定期检查密封圈的状态,必要时更换新的 O 形圈。
    - 插拔操作时尽量缓慢平稳,避免快速拉动导致连接失效。

    兼容性和支持


    兼容性
    - ECO-MATE 插头后壳与 Amphenol 自身生产的接触件完美匹配,也可兼容第三方认证接触件(如 2.5mm 接触件)。
    - 支持与多种电缆直径的结合,扩展其适用性。
    支持服务
    - 厂商提供详尽的产品文档和技术支持。
    - 客户可以通过官网联系工程师获取进一步的技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法顺利插入 | 确认电缆直径是否在允许范围内,检查插针方向是否正确。 |
    | 密封圈老化导致漏水 | 更换新的 O 形密封圈,按照说明书重新安装。 |
    | 插拔后壳无法牢固固定 | 检查耦合螺母和锁紧环是否正确装配。 |

    总结和推荐


    综上所述,Amphenol ECO-MATE 插头后壳是一款兼具高性能与高可靠性的重要电子元器件。它广泛应用于高要求环境下的电气连接,特别是在需要防水、防尘和高强度的应用场景中表现优异。其易用性和兼容性也为用户提供了极大的便利。
    推荐使用:强烈推荐给需要高电流、高电压、高防护等级连接解决方案的设计工程师和终端用户。无论是汽车、通信还是工业领域,ECO-MATE 插头后壳都是一个值得信赖的选择。

RTS6BS18N8S03参数

参数
端接 -
额定电流 23A
外壳材料 Thermoplastic
针脚数 8pin
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
长*宽*高 90.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

RTS6BS18N8S03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS6BS18N8S03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS6BS18N8S03 RTS6BS18N8S03数据手册

RTS6BS18N8S03封装设计

查看详情并下载
Symbol
Footprint
3D Model
