JE15

厂牌: AMPHENOL

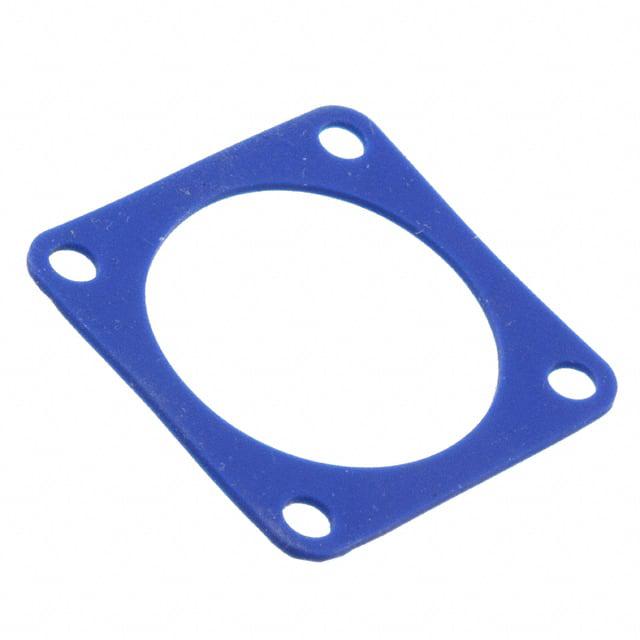

产品描述: Amphenol 连接器密封件 密封填料
供应商型号: 4336440
供应商: 海外现货
标准整包数: 1
AMPHENOL USB/DVI/HDMI 连接器 - 配件 JE15

JE15概述


    产品简介


    FW Field 是一款专为恶劣环境设计的IEEE 1394连接系统,它通过提供密封、抗冲击、振动和牵引的能力,确保在极端条件下的稳定运行。FW Field允许用户将标准的IEEE 1394线缆插入到金属插壳中,从而保护插头免受冲击、灰尘和液体的影响。主要应用于嵌入式计算机、战场通信系统、铁路系统、船舶系统、机器人和自动化系统、过程控制以及坚固通信等领域。

    技术参数


    - 环境保护
    - 密封(结合):IP67(临时浸没 - 1米深,最多30分钟)
    - 盐雾测试:镍镀层48小时;橄榄色镉镀层500小时
    - 阻燃/低烟:UL94 V0和NF F 16 101 & 16 102
    - 振动:10–500 Hz,10g,3轴,无大于1微秒的中断
    - 冲击:IK06:250克重量,从40厘米高度落下
    - 湿度:43°C,98%湿度,连续21天
    - 温度范围:-55°C 至 +85°C
    - 数据传输
    - 符合IEEE 1394a – 2000标准
    - 数据速率:400 Mbit/s,距离可达4.5米
    - 机械
    - 使用三重启动螺纹耦合机制(MIL-DTL-38999系列III型),带有防脱装置
    - 插头在插座中的保持力:100N
    - 插拔次数:500至1500次

    产品特点和优势


    FW Field 的独特之处在于其对恶劣环境的高度适应能力。通过密封设计和抗冲击机制,FW Field能够确保在严苛条件下稳定的数据传输。它的免工具安装特性使得现场操作更为简便快捷,显著减少了维护成本和时间。此外,FW Field还具备改进的电磁干扰(EMI)保护,从而保证在各种复杂环境下仍能提供可靠的数据传输。

    应用案例和使用建议


    应用案例
    - 铁路系统:用于列车控制系统中的数据传输,确保实时数据流不受干扰。
    - 战场通信系统:在战场环境中实现稳定可靠的通信连接。
    - 工业自动化:在工厂环境中保障数据采集和传输的稳定性和可靠性。
    使用建议
    - 环境防护:对于需要防水和防尘的应用,务必按照手册指导安装O形圈和密封部件。
    - 温度管理:在极端温度条件下,建议定期检查连接器的状态,以确保其正常工作。
    - 维护保养:定期检查和清洁连接器,避免长期暴露在潮湿环境中导致损坏。

    兼容性和支持


    FW Field可以与大多数IEEE 1394线缆品牌兼容。制造商提供了详细的安装指南和维护支持,以帮助用户顺利完成装配和维护工作。如果用户需要进一步的技术支持,可以联系制造商的客户服务团队。

    常见问题与解决方案


    - 问题1:连接器无法正确锁定
    - 解决方案:检查是否有足够的扭力锁紧背壳,并确保正确的螺纹耦合机制。

    - 问题2:信号传输不稳定
    - 解决方案:确认所有连接点均已牢固连接,并检查是否有任何物理损伤。

    - 问题3:无法安装金属帽
    - 解决方案:确保金属帽完全匹配连接器类型,并按照安装指南正确安装。

    总结和推荐


    综上所述,FW Field是一款高性能的IEEE 1394连接系统,特别适用于各类恶劣环境。其高度可靠的性能、易于安装的特点以及广泛的适用性使其在市场上具有很强的竞争力。强烈推荐给需要在极端环境中进行稳定数据传输的应用场合。

JE15参数

参数
长*宽*高 48mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

JE15厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

JE15数据手册

厂牌 PDF简要描述 下载
AMPHENOL USB/DVI/HDMI 连接器 - 配件 AMPHENOL JE15 JE15数据手册

JE15封装设计

查看详情并下载
Symbol
Footprint
3D Model
