NPC-1210-050G-3-L

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 排气式 计量 Wheatstone Bridge 344.74KPa 1.03421MPa ±0.1% DIP 通孔安装 15.24mm*15.24mm*16.2mm
供应商型号: 45-NPC-1210-050G-3-L-ND
供应商: Digi-Key
标准整包数: 1

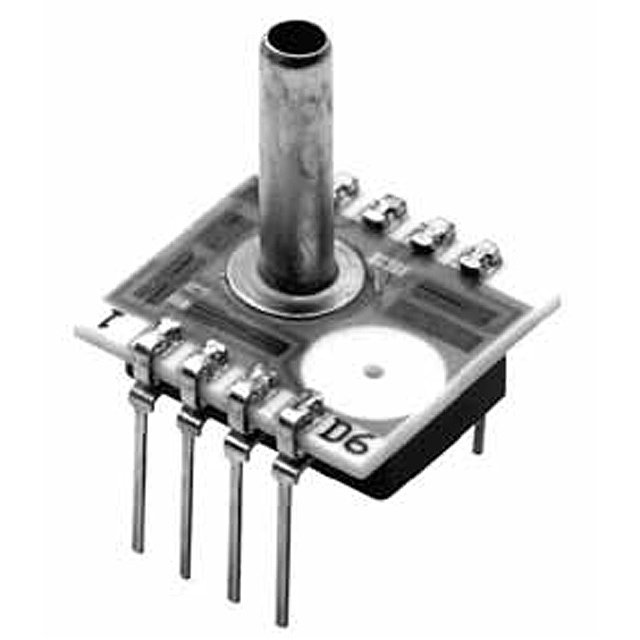

AMPHENOL 压力传感器 NPC-1210-050G-3-L

NPC-1210-050G-3-L概述

    NPC-1210 系列压力传感器技术手册

    产品简介


    NPC-1210 系列是一系列固体压力传感器,旨在为需要在宽温度范围内提供校准性能的应用提供成本效益的解决方案。这款传感器采用双列直插式封装(DIP),适用于印刷电路板安装。此外,它还具备可互换性和温度补偿(0°C 到 60°C)等特点。主要应用领域包括工业自动化、空气流动监测、过程控制、医疗设备、地下电缆泄漏检测、通风和呼吸机监控。

    技术参数


    - 压力范围:
    - 绝对压力:15 psi (100 kPa, 1.0 bar) 至 100 psi (690 kPa, 6.9 bar)
    - 差分压力:5 psi (34 kPa, 0.34 bar) 至 100 psi (690 kPa, 6.9 bar)
    - 低压力:10 inH2O (2.5 kPa, 0.025 bar) 至 1 psi (6.9 kPa, 0.069 bar)
    - 电气特性:
    - 输出电压:75 mV 至 150 mV(未放大)
    - 零压输出:-2 mV 至 2 mV
    - 线性度:±0.1% FSO
    - 温度范围:工作温度 -40°C 至 125°C,存储温度 -55°C 至 150°C
    - 输入阻抗:2500Ω 至 6000Ω
    - 输出阻抗:4000Ω 至 6000Ω
    - 供电电流:1.5 mA
    - 其他特性:
    - 温度补偿范围:0°C 至 60°C
    - 固态可靠性
    - 单个设备可追踪性
    - 重量:2.5 克
    - 介质兼容性:干气体

    产品特点和优势


    - 高灵敏度:确保精确测量。
    - 高精度:能够进行高度准确的压力测量。
    - 温度补偿:在宽泛的温度范围内保持性能稳定。
    - 固态可靠性:确保长期可靠运行。
    - 可互换性:便于更换而不影响性能。
    - 可追踪性:每个设备均可追踪以保证质量。

    应用案例和使用建议


    NPC-1210 系列广泛应用于多种场合,如医疗设备中的呼吸机监控、工业自动化中的空气流动监测等。对于医疗设备,特别需要注意选择合适的压力范围以适应不同应用场景。建议在应用时详细阅读技术手册,选择适合特定应用的型号。

    兼容性和支持


    - 兼容性:该传感器与各种标准连接器兼容,适合在多种印刷电路板上使用。
    - 支持:Amphenol Advanced Sensors 提供 12 个月的保修期,产品在非滥用条件下可维修或更换。

    常见问题与解决方案


    - 问题 1:传感器输出不稳定
    - 解决方案:检查传感器连接线是否接触良好;检查供电电源是否稳定。

    - 问题 2:传感器响应时间过长
    - 解决方案:确保传感器已完全热稳定;检查是否符合规定的供电条件。

    总结和推荐


    NPC-1210 系列压力传感器凭借其高灵敏度、高精度和良好的温度稳定性,在工业和医疗等领域具有广泛的应用前景。其固态可靠性和可追踪性使其成为市场上一款极具竞争力的产品。总的来说,强烈推荐在各种需要精密测量压力的应用中使用此产品。

NPC-1210-050G-3-L参数

参数
最大工作压力 1.03421MPa
工作压力范围 344.74KPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.1%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
长*宽*高 15.24mm*15.24mm*16.2mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NPC-1210-050G-3-L厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPC-1210-050G-3-L数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPC-1210-050G-3-L NPC-1210-050G-3-L数据手册

NPC-1210-050G-3-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
