首页  >  产品百科  >  NPA-730B-015D

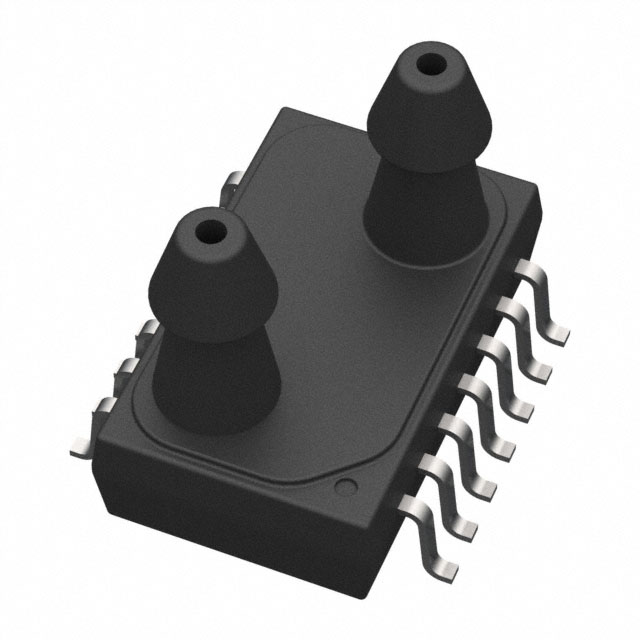

NPA-730B-015D

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 差分 I²C 103.42KPa 3.135V 3.465V 413.69KPa ±1.5% SOIC-14 贴片安装,顶部安装
供应商型号: 45-NPA-730B-015DCT-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 压力传感器 NPA-730B-015D

NPA-730B-015D概述


    产品简介


    NPA系列是Amphenol Advanced Sensors推出的微型压力传感器,专为需要经过校准性能的应用提供经济高效的解决方案。这些传感器采用SOIC14封装,可以安装在印刷电路板上,适用于低压力范围(2" 和 5" H2O)的差压和表压测量。NPA系列具备多种输出选项,包括放大模拟信号和数字I2C接口,可广泛应用于工业自动化、环境监测等领域。

    技术参数


    以下是NPA系列的主要技术参数:
    - 压力范围:2" H2O (498 Pa) 或 5" H2O (1245 Pa)
    - 最大过压:140" H2O (400 in H2O)
    - 输入激励:3.3 VDC 或 5.0 VDC
    - 环境温度范围:
    - 操作温度范围:-40°C 到 +125°C (-40°F 到 +257°F)
    - 补偿温度范围:0°C 到 +60°C (+32°F 到 +140°F)
    - 存储温度范围:-40°C 到 +125°C (-40°F 到 +257°F)
    - 重量:约1克
    - 介质兼容性:正向差压和表压端口兼容热固塑料、硅、环氧树脂、RTV、玻璃和硅凝胶;负向差压端口仅适用于干气体
    - 总误差带:
    - 5" H2O 全量程时:±1.5% 满量程
    - 2" H2O 全量程时:±2.5% 满量程
    - 响应时间:0.5 ms 至 2 ms(典型值)
    - 电流消耗:1.2 mA(典型值)

    产品特点和优势


    - 表面贴装设计:便于批量生产和制造。
    - 多种压力范围和输出选择:提供不同的满量程压力范围和输出选项(放大模拟、数字I2C),满足不同应用需求。
    - 宽广的工作温度范围:可在极端环境下稳定工作,适用于广泛的工业应用场景。
    - 高精度:具有优异的总误差带,确保在不同应用中的高精度测量。
    - 集成温度传感器:数字模式下内置温度传感器,提高系统可靠性。

    应用案例和使用建议


    NPA系列广泛应用于工业自动化、环境监测和医疗设备等领域。例如,在HVAC系统中,NPA系列可以用于监测室内气压,确保空气质量。在医疗设备中,它可以用于精确的压力测量,以保障患者安全。
    使用建议:
    - 确保传感器正确接地以减少噪声干扰。
    - 在高温环境下使用时,需特别注意温度补偿,避免测量误差。
    - 根据具体应用场景选择合适的满量程压力范围和输出模式,以获得最佳性能。

    兼容性和支持


    NPA系列传感器与其他标准电子元器件具有良好的兼容性,适用于多种不同的电路设计。制造商提供详尽的技术文档和支持服务,确保用户能够轻松进行安装和调试。此外,该产品还符合RoHS标准,保证环保合规。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 测量结果不稳定 | 检查传感器接地是否良好,确保无电磁干扰。 |
    | 温度范围内的测量误差较大 | 确认传感器工作温度是否超出正常范围,必要时添加外部温度补偿措施。 |
    | 输出信号异常 | 检查供电电压是否在规定范围内,验证信号线连接是否正确。 |

    总结和推荐


    总体而言,NPA系列是一款高性能、多功能的压力传感器,适用于各种工业和环境监测应用。其优良的设计和广泛的适用性使其在市场上具有较强的竞争力。对于需要高精度和可靠性的应用场景,推荐使用NPA系列传感器。用户可根据具体需求选择适合的压力范围和输出模式,以获得最佳的测量效果。

NPA-730B-015D参数

参数
压力类型 差分
最大工作压力 413.69KPa
工作压力范围 103.42KPa
最大工作供电电压 3.465V
最小工作供电电压 3.135V
精度 ±1.5%
输出类型 I²C
通用封装 SOIC-14
安装方式 贴片安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NPA-730B-015D厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-730B-015D数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-730B-015D NPA-730B-015D数据手册

NPA-730B-015D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.3172 ¥ 197.0303
5+ $ 20.5088 ¥ 171.633
10+ $ 19.785 ¥ 165.5754
25+ $ 18.9201 ¥ 158.3376
50+ $ 18.3285 ¥ 153.387
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 197.03
直接购买
加入购物车
