NPA-100B-10WG

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 排气式 计量 2.49KPa 5.5V 241.32KPa ±1.5% SOIC-14 贴片安装,顶部安装,黏合安装 11.36mm*7.52mm*9.25mm
供应商型号: SSE-NPA-100B-10WG
供应商: 海外现货
标准整包数: 100

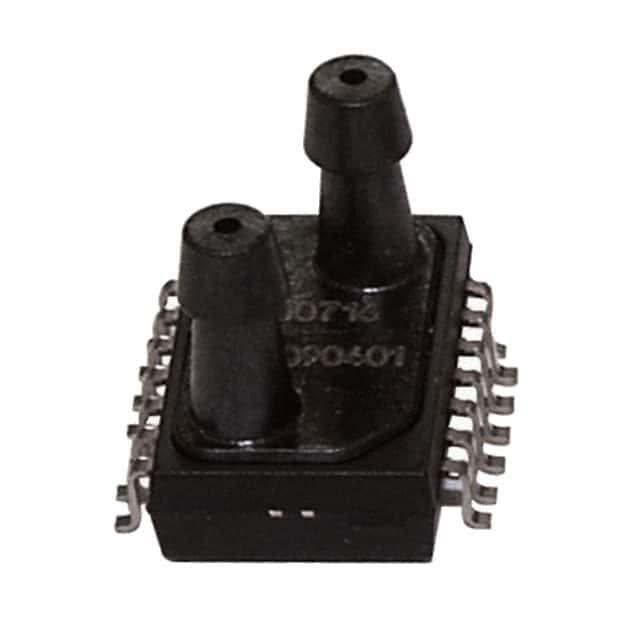

AMPHENOL 压力传感器 NPA-100B-10WG

NPA-100B-10WG概述

    NPA 系列表面贴装压力传感器技术手册

    产品简介


    NPA 系列表面贴装压力传感器是一款用于多种压力测量场景的高精度电子元器件。该系列产品包括差分、表压、绝对压力及低压力型号,适用于各种严苛的工作环境。它的核心功能在于能够提供精确的压力测量,其测量范围为10英寸水柱(in H2O)至30磅力/平方英寸(PSI),并在广泛的温度范围内稳定运行。NPA系列特别适合于需要高精度校准的应用场合,如汽车工业、医疗设备、家用电器和工业自动化系统等。

    技术参数


    - 环境参数
    - 操作温度范围:-40°C至+125°C
    - 存储温度范围:-40°C至+125°C
    - 机械参数
    - 重量:约1克
    - 介质兼容性:适用于表压和绝对压力端口的正压气体,负压端口仅适用于干气
    - 压力范围
    - 表压和绝对压力:10英寸水柱(2.5 KPa)至30PSI
    - 输出选项
    - 放大模拟信号、数字串行(14位)、数字I2C、未校准mV输出
    - 电气特性
    - 激励电压范围:3.135V至3.465V(NPA-300)
    - 采样率:1kHz(数字模式)

    产品特点和优势


    NPA系列压力传感器具有以下几个显著特点:
    - 高精度校准:其总误差带小于±1.5% FSO,保证了压力测量的高精度。
    - 宽温度适应性:可在-40°C至+125°C的温度范围内稳定工作。
    - 多样化输出选择:支持模拟信号输出、数字串行输出、数字I2C以及未校准mV输出,满足不同应用需求。
    - 小体积设计:采用SOIC-14封装,适合表面安装,简化制造过程。
    - 集成温度传感器:在数字模式下,内置温度传感器进一步提升测量精度。

    应用案例和使用建议


    NPA系列压力传感器广泛应用于汽车工业、医疗设备、家电和工业自动化等领域。例如,在汽车轮胎压力监测系统中,NPA传感器可以实时准确地测量轮胎内部压力,确保行车安全。在医疗设备方面,该传感器可用于监测患者的血压变化,为临床诊断提供可靠数据。
    使用建议:
    - 在高温环境下使用时,需考虑散热措施以保持传感器稳定工作。
    - 对于某些应用,可能需要额外的保护电路来避免过电压损害传感器。

    兼容性和支持


    NPA系列传感器与其他电子元件的兼容性良好,且通过SOIC-14封装简化了PCB设计和组装流程。Amphenol Advanced Sensors公司为其产品提供12个月的保修期,并持续更新产品文档和技术支持,帮助客户解决问题并实现最佳应用效果。

    常见问题与解决方案


    - 问题:如何正确连接传感器引脚?
    - 解决方案:参考产品手册中的NPA Pinout部分,确保正确识别每个引脚的功能并进行连接。

    - 问题:传感器输出信号不稳定怎么办?
    - 解决方案:检查输入电源是否稳定,确认接线无误,必要时增加滤波电容。

    总结和推荐


    总体而言,NPA系列表面贴装压力传感器凭借其高精度、宽温度适应性和多样化的输出选项,成为众多应用场合的理想选择。无论是对于需要精确压力测量的高端设备还是成本敏感的应用场合,NPA系列都能提供可靠而有效的解决方案。我们强烈推荐使用NPA系列传感器,特别是那些对测量精度和稳定性有较高要求的应用场景。

NPA-100B-10WG参数

参数
最小工作供电电压 -
精度 ±1.5%
输出类型 -
压力类型 排气式 计量
最大工作压力 241.32KPa
工作压力范围 2.49KPa
最大工作供电电压 5.5V
长*宽*高 11.36mm*7.52mm*9.25mm
通用封装 SOIC-14
安装方式 贴片安装,顶部安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NPA-100B-10WG厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-100B-10WG数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-100B-10WG NPA-100B-10WG数据手册

NPA-100B-10WG封装设计

查看详情并下载
Symbol
Footprint
3D Model
