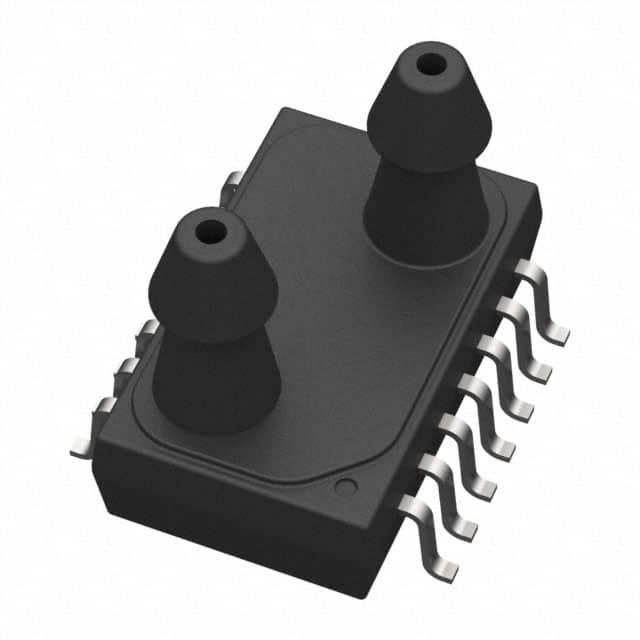

NPA-730B-030D

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 差分 Digital 0psi~30psi 3.135V 3.465V 206.84Kpa ±1.5% SOIC-14 贴片安装
供应商型号: SSE-NPA-730B-030D
供应商: 海外现货
标准整包数: 100
AMPHENOL 压力传感器 NPA-730B-030D

NPA-730B-030D概述

    NPA系列低压力传感器技术手册

    1. 产品简介


    NPA系列低压力传感器是为成本效益的应用设计的,具备经过校准的性能。该系列产品采用SOIC14封装的表面贴装技术(SMT),可提供2英寸(50毫米)和5英寸(127毫米)水柱的差压和表压范围,具有模拟放大输出和数字输出两种选项。传感器适用于印刷电路板安装,并以卷带形式交付,以简化制造过程中的处理。

    2. 技术参数


    - 压力范围:2或5英寸水柱 (In H2O)
    - 最大过压:140英寸水柱 (In H2O)
    - 输入激励:3.3或5.0 VDC
    - 温度范围:
    - 操作范围:-40°C到125°C
    - 补偿范围:0°C到60°C
    - 存储范围:-40°C到125°C
    - 重量:约1克
    - 精度:±1.5%(满量程5英寸水柱)
    - 响应时间:0.5毫秒
    - 功耗:1.2毫安
    - 总误差带:±1.5%(满量程5英寸水柱)
    - 输出选项:放大模拟输出、14位数字输出、I2C接口
    - 通讯协议:I2C,支持100千比特每秒 (kbits/s) 和400千比特每秒 (kbits/s)

    3. 产品特点和优势


    - 多功能输出:可选模拟或数字输出,适应不同的应用需求。
    - 宽温范围:工作温度范围广,适合极端环境。
    - 高精度:总误差带窄,确保测量的准确度。
    - 快速响应:0.5毫秒的响应时间使其能快速捕捉压力变化。
    - 兼容性强:支持多种电源电压,满足不同应用场景。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于汽车工业、医疗设备、暖通空调系统、气动控制系统等领域,用于监测和控制各种低压环境。
    - 使用建议:
    - 确保供电电压符合要求(3.3V或5V)。
    - 使用适当的电路布局以避免过电压。
    - 定期进行校准以保证测量准确性。

    5. 兼容性和支持


    - 兼容性:支持I2C通信协议,可与其他具有I2C接口的设备轻松连接。
    - 支持:Amphenol Advanced Sensors公司提供长达12个月的质保服务,确保产品质量。

    6. 常见问题与解决方案


    - 问题:传感器不显示任何输出。
    - 解决方法:检查供电电压是否正常,确保正确连接信号线和地线。
    - 问题:测量值异常。
    - 解决方法:重新校准传感器或检查传感器是否受到机械损伤。

    7. 总结和推荐


    NPA系列低压力传感器凭借其精准的测量能力、广泛的温度范围和多功能输出选项,在众多低压监测应用中表现出色。特别是其高精度和快速响应时间,使其成为汽车、医疗和工业自动化领域的理想选择。强烈推荐给需要高性能压力传感器的用户。

NPA-730B-030D参数

参数
工作压力范围 0psi~30psi
最大工作供电电压 3.465V
最小工作供电电压 3.135V
精度 ±1.5%
输出类型 Digital
压力类型 差分
最大工作压力 206.84Kpa
通用封装 SOIC-14
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

NPA-730B-030D厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-730B-030D数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-730B-030D NPA-730B-030D数据手册

NPA-730B-030D封装设计

查看详情并下载
Symbol
Footprint
3D Model
