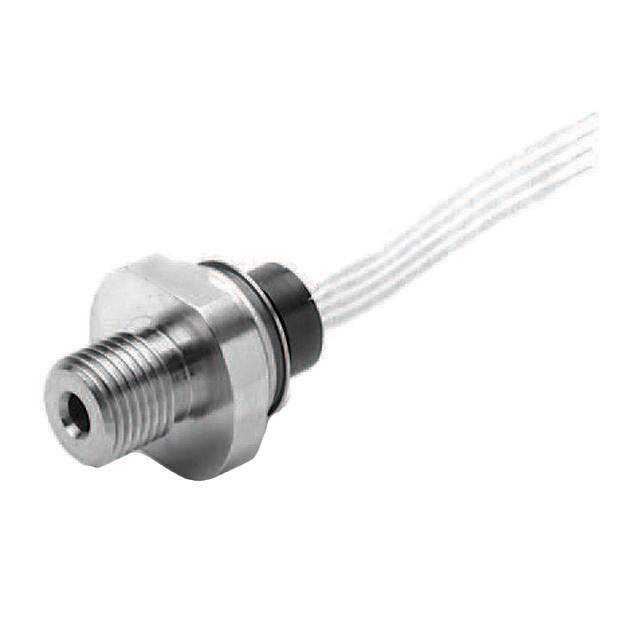

NPI-19B-701AH

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 绝对 Wheatstone Bridge 700KPa 1.4MPa ±0.25% 导线安装 22.2mm(宽度)*32mm(高度)
供应商型号: 527-NPI-19B-701AH
供应商: Mouser
标准整包数: 1
AMPHENOL 压力传感器 NPI-19B-701AH

NPI-19B-701AH概述

    NPI-19 系列中压传感器技术手册

    1. 产品简介


    NPI-19 系列中压传感器是适用于多种工业应用的高性能传感器。它们基于先进的IsoSensor技术设计,能够在恶劣环境下运行,提供高灵敏度、高线性和出色的迟滞特性。这些传感器广泛应用于过程控制系统、液压系统和阀门、生物医学仪器、制冷和暖通空调控制、家用电器和消费电子产品、船舶及海洋系统以及航空和航空电子系统等领域。

    2. 技术参数


    NPI-19 系列中压传感器的技术规格如下:
    - 压力范围:0至15psi(0至1bar),0至250psi(0至17bar)
    - 最大过压:额定压力的两倍
    - 输入激励:1.0mA
    - 输出阻抗:4,000Ω
    - 桥接阻抗:5,000Ω
    - 温度范围:工作温度范围为-40°F到257°F(-40°C到125°C),补偿温度范围为32°F到158°F(0°C到70°C)
    - 线性度:典型值为0.1%FSO
    - 迟滞与重复性:0.05%FSO
    - 热迟滞:0.2%FSO

    3. 产品特点和优势


    - 高可靠性:采用固体状态设计,能够应对极端环境条件。
    - 优异的温度补偿能力:确保在宽温度范围内保持稳定性能。
    - 高灵敏度:100mVFSO在1.0mA激励条件下表现出色。
    - 多种配置选项:标准配置包括1/2in-20UNF螺纹孔、1/4in-18NPT螺纹孔和1/8in-27NPT螺纹孔,且支持定制配置。
    - 坚固耐用:316L不锈钢材料的传感器壳体和膜片确保长期稳定性和耐腐蚀性。

    4. 应用案例和使用建议


    - 过程控制系统:在石油和化工行业中,可以用于监测管道压力,确保系统安全运行。
    - 液压系统和阀门:用于精密控制系统的液压油压监测,保证系统稳定运行。
    - 船舶及海洋系统:可用于船用设备的压力监测,确保设备正常运行。

    使用建议:
    - 在安装传感器时,确保连接牢固且无泄漏,以避免信号干扰。
    - 定期校准传感器,以确保测量精度。
    - 根据具体应用场景选择合适的压力范围和端口类型,以提高测量准确性。

    5. 兼容性和支持


    NPI-19 系列传感器支持常温下的多种介质,包括腐蚀性介质,且具备良好的耐久性。若需特殊配置(如真空应用),建议咨询工厂以获取技术支持。

    6. 常见问题与解决方案


    - 问题1:传感器读数不稳定。
    - 解决方案:检查是否有电磁干扰,确保传感器接地良好,且远离强磁场源。
    - 问题2:传感器输出异常。
    - 解决方案:确认传感器与电源连接正确,检查线路连接是否有松动或破损。
    - 问题3:传感器无法正常启动。
    - 解决方案:检查输入激励电压和电流是否符合要求,确认电源供应正常。

    7. 总结和推荐


    综上所述,NPI-19 系列中压传感器凭借其卓越的性能和广泛应用领域,在众多行业中展现出显著的优势。无论是对于需要高可靠性和精确测量的应用场合,还是对温度补偿和线性度有严格要求的环境,NPI-19 系列传感器都是理想的选择。我们强烈推荐使用这一系列传感器以满足各种工业需求。

NPI-19B-701AH参数

参数
工作压力范围 700KPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 绝对
最大工作压力 1.4MPa
长*宽*高 22.2mm(宽度)*32mm(高度)
安装方式 导线安装
零件状态 在售

NPI-19B-701AH厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPI-19B-701AH数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPI-19B-701AH NPI-19B-701AH数据手册
