NPA-700B-001D

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: Amphenol Advanced Sensors Pressure Sensor, 差分压力传感器, 最大过载60psi
供应商型号: ET-2845670
供应商: 海外现货
标准整包数: 1

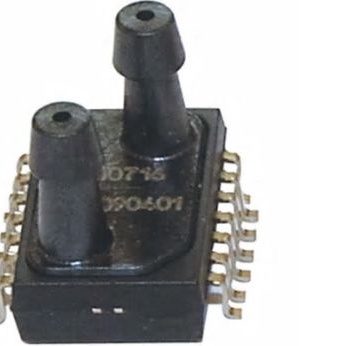

AMPHENOL 压力传感器 NPA-700B-001D

NPA-700B-001D概述

    NPA系列表面贴装压力传感器技术手册

    产品简介


    NPA系列表面贴装压力传感器是由Amphenol Advanced Sensors公司生产的一款精密电子元器件。该传感器主要用于检测差压、测压、绝对压力和低压力。传感器的全量程范围为10英寸水柱到30PSI。输出选项包括放大模拟信号、数字串行信号(14位)、数字I2C接口和未校准mV信号。产品适合印刷电路板安装,且提供了SOIC-14引脚封装,以简化制造过程中的处理。

    技术参数


    以下是NPA系列压力传感器的主要技术参数:
    - 温度范围:操作范围为-40°C至125°C(-40°F至+257°F),存储范围同操作范围,补偿范围为0至60°C(+32°F至+157°F)。
    - 重量:约1克。
    - 全量程误差带:<±1.5% FSO(满量程输出)。
    - 防爆压力:高达60PSI。
    - 压力范围:10英寸水柱到30PSI。
    - 电气特性:电压激励范围根据型号不同有所区别,例如NPA-300在3.135V至3.465V之间,NPA-500在4.75V至5.25V之间。
    - 信号输出:放大模拟信号(0.44V至0.56V),14位数字信号,未校准mV信号。
    - 采样率:数字输出模式下的采样率为每秒1kHz。
    - 输出阻抗:输入阻抗和输出阻抗均为5000Ω±20%。
    - 零点偏移:±10mV。
    - 温漂系数:零点温漂为±20μV/V/°C,灵敏度温漂为-0.19%/°C。
    - 机械结构:提供多种端口设计选择,如单/双卡箍设计、歧管设计和无端口设计。

    产品特点和优势


    1. 多样化的压力检测能力:可以用于检测差压、测压、绝对压力和低压力。
    2. 高精度:总误差带<±1.5%FSO,确保测量的准确性。
    3. 宽温度范围:可以在-40°C至125°C范围内正常工作。
    4. 多功能输出:除了常见的模拟信号外,还支持数字I2C和串行通信,方便与各种系统集成。
    5. 封装小巧:SOIC-14封装便于PCB上贴装,提高了集成度。
    6. 环境适应性强:介质兼容性广泛,适用多种气体。

    应用案例和使用建议


    1. 气流监控:可用于监测空调系统、空气净化器等设备中的气流压力变化。
    2. 医疗设备:可以用于呼吸机、麻醉机等医疗设备的压力检测。
    3. 工业自动化:适用于工厂自动化控制系统中的压力检测。
    4. 环境监测:用于检测空气质量或大气压力变化。
    使用建议:
    - 确保传感器正确接地,避免干扰信号引入。
    - 根据应用环境的不同,选择合适的压力范围和输出信号形式。
    - 定期校准传感器,保证测量结果的准确性。

    兼容性和支持


    NPA系列传感器具有良好的兼容性,可与其他电子设备轻松集成。Amphenol Advanced Sensors公司提供全面的技术支持和服务,包括12个月的质保服务。此外,公司还会定期更新产品规格,以满足市场需求和技术进步的要求。

    常见问题与解决方案


    1. 传感器读数不准确:检查是否需要进行校准,确保电源电压在规定的范围内。
    2. 输出信号不稳定:检查是否有外部电磁干扰,确保信号线路走线合理。
    3. 零点漂移严重:可能是由于温度变化引起的,建议在使用过程中注意环境温度变化。

    总结和推荐


    综上所述,NPA系列表面贴装压力传感器以其精准度高、应用广泛和使用便捷等特点,成为许多工业和医疗设备中不可或缺的重要组件。对于需要精确压力检测的应用场合,推荐使用NPA系列传感器。同时,公司提供的良好技术支持和保修政策也使得该产品更具市场竞争力。

NPA-700B-001D参数

参数
精度 ±1.5%
输出类型 I²C
压力类型 差分
最大工作压力 241.32KPa
工作压力范围 6.89KPa
最大工作供电电压 5.25V
最小工作供电电压 4.75V
长*宽*高 11.36mm*7.57mm*3.05mm
通用封装 SOIC-14
安装方式 贴片安装,顶部安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NPA-700B-001D厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-700B-001D数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-700B-001D NPA-700B-001D数据手册

NPA-700B-001D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.8131 ¥ 336.4209
5+ $ 37.4381 ¥ 316.3518
10+ $ 35.774 ¥ 302.2901
25+ $ 34.3329 ¥ 290.1132
50+ $ 33.5409 ¥ 283.4208
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 336.42
