NPA-500B-005D

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: Amphenol Advanced Sensors Pressure Sensor, 差分压力传感器, 最大过载60psi
供应商型号: ET-2915276
供应商: 海外现货
标准整包数: 1

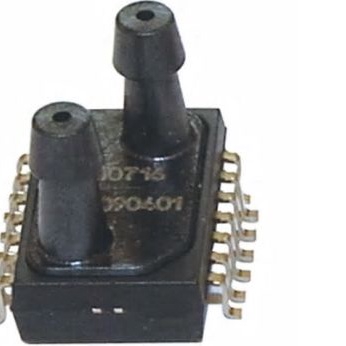

AMPHENOL 压力传感器 NPA-500B-005D

NPA-500B-005D概述


    产品简介


    产品名称:NPA系列表面贴装压力传感器
    产品类型: NPA系列表面贴装压力传感器提供多种型号,适用于测量不同范围的压力(差分压力、绝对压力和低压力)。
    主要功能:
    - 适用范围广泛: 适用于10英寸水柱到30磅力/平方英寸的压力范围。
    - 多样的输出选项: 提供放大模拟输出、数字串行输出、数字I2C输出和未经校准的毫伏输出。
    - 内置温度传感器: 在数字模式下提供内部温度传感功能。
    - 宽广的工作温度范围: 可在-40°C至125°C之间稳定工作。
    - 精度高: 总误差带小于±1.5%满量程输出。
    应用领域:
    - 工业自动化: 广泛应用于各种工业自动化系统中。
    - 医疗设备: 在医疗器械中用于监测各种压力。
    - 汽车工业: 用于车辆控制系统中的压力检测。

    技术参数


    环境参数:
    - 工作温度范围:-40°C 至 125°C(-40°F 至 257°F)
    - 存储温度范围:-40°C 至 125°C(-40°F 至 257°F)
    机械参数:
    - 重量:约1克
    介质兼容性:
    - 正压差和表压端口:适用于暴露材料的气体
    - 负压差端口:仅适用于干燥气体
    性能参数:
    - 精度(总误差带):±1.5%满量程输出
    - 证明压力(10英寸水柱至1磅力/平方英寸):1磅力/平方英寸
    - 证明压力(5磅力/平方英寸至30磅力/平方英寸):30磅力/平方英寸
    - 最大封装压力:60磅力/平方英寸

    产品特点和优势


    独特功能和优势:
    - 多功能性: 支持多种输出方式,满足不同应用场景的需求。
    - 高精度: 总误差带小于±1.5%,确保高度准确性。
    - 宽温工作范围: 可在极端环境下稳定运行。
    - 易于集成: 表面贴装设计简化了PCB组装,便于大规模生产。
    - 温度补偿: 具备温度传感器,在数字模式下自动进行温度补偿。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 在气动系统中监测气体压力。
    - 医疗设备: 在呼吸机或血流监测系统中测量空气或液体压力。
    使用建议:
    - 在需要高精度测量的应用场合,建议选择高精度输出型号。
    - 对于工作环境温度波动较大的场合,应特别关注温度补偿效果。

    兼容性和支持


    兼容性:
    - 与标准SOIC14引脚兼容,可直接焊接在PCB上。
    支持和服务:
    - 诺瓦森公司对产品提供12个月的保修期,涵盖材料和工艺缺陷。
    - 提供应用指南910-289,详细说明如何使用和维护该产品。

    常见问题与解决方案


    常见问题及解决方法:
    - 问题:产品出现偏移或漂移现象。
    解决方法: 检查安装环境是否符合要求,如温度波动过大,建议使用温度补偿功能。
    - 问题:传感器输出不稳定。
    解决方法: 确认供电电压是否稳定,尝试调整供电电压或增加滤波电路。

    总结和推荐


    综合评估:
    - NPA系列表面贴装压力传感器是一款高性能、多功能的产品,具有广泛的适用性和良好的稳定性。
    - 在需要精确压力测量的应用中表现出色,特别是在工业自动化和医疗设备领域。
    - 强烈推荐给需要高精度、宽温度范围压力测量的用户。
    综上所述,NPA系列表面贴装压力传感器是一款值得信赖的产品,适用于多种行业和应用场景。

NPA-500B-005D参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±1.5%
输出类型 -
压力类型 差分
最大工作压力 413.69KPa
工作压力范围 34.47KPa
长*宽*高 11.36mm*7.57mm*3.05mm
通用封装 SOIC-14
安装方式 贴片安装,顶部安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NPA-500B-005D厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-500B-005D数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-500B-005D NPA-500B-005D数据手册

NPA-500B-005D封装设计

查看详情并下载
Symbol
Footprint
3D Model
