GE-1797ATM

产品分类: 温度传感器
厂牌: AMPHENOL
产品描述: -40°C~180°C 1.14 C 16.6mm*14mm*43mm
供应商型号: N-GE-1797ATM
供应商: 云汉优选
标准整包数: 1

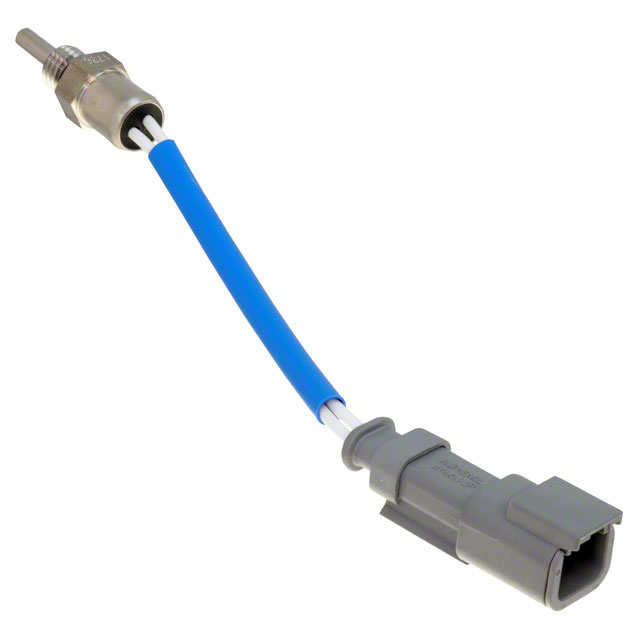

AMPHENOL 温度传感器 GE-1797ATM

GE-1797ATM概述

    Engine Temperature Sensors (ETS) 技术手册

    产品简介


    Engine Temperature Sensors (ETS) 是一款广泛应用于汽车和工业领域的温度传感器。它们的主要功能是监测发动机冷却液、机油或燃油的温度,并将这些温度转换为可读信号输出。该传感器可以用于输入到温度表、ECU(发动机控制单元)或控制冷却风扇电路,以确保发动机在合适的温度范围内运行。

    技术参数


    - 操作温度范围: -40°C 至 180°C
    - 存储温度范围: -40°C 至 150°C
    - 电阻@25°C: 10,000 欧姆 ± 5.00%
    - 贝塔系数 (25/85°C): 3977 K
    - 材料系统: NTC热敏电阻
    - 重量: 约28克
    - 连接器类型:
    - Delphi Metri-Pack 150: 包括GE-1711和GE-1797
    - Amphenol Sine ATM系列: 包括GE-1711ATM和GE-1797ATM
    - 住房材料:
    - GE-1711: 黄铜C34500
    - GE-1797: 不锈钢316
    - 温度-电阻曲线:
    - 温度 (°C): -40, -25, 0, 25, 85, 100, 180
    - 电阻 (Ω): 333562, 129925, 32639, 10000, 1070, 678.1, 96.07
    - 电阻容差 (± %): 7.80, 7.04, 5.94, 5.00, 6.77, 7.14, 8.72
    - 温度容差 (+ °C): 1.18, 1.18, 1.16, 1.14, 2.15, 2.44, 4.29

    产品特点和优势


    - 高精度温度测量: 在广泛的温度范围内具有精确的温度检测能力。
    - 耐用材料: 采用不锈钢和黄铜作为住房材料,确保长期稳定性和可靠性。
    - 多种连接器选择: 支持Delphi Metri-Pack 150和Amphenol Sine ATM系列连接器,方便集成到不同类型的设备中。
    - 抗振动和冲击: 具备良好的机械稳定性,适用于恶劣环境条件。

    应用案例和使用建议


    应用案例:
    - 汽车发动机冷却系统: 监测冷却液温度,控制冷却风扇电路。
    - 工业设备监测: 监测机械设备的工作温度,提供保护和警报。
    使用建议:
    - 安装位置: 传感器应安装在冷却液流经的关键位置,以获得准确的温度读数。
    - 定期校准: 定期对传感器进行校准,确保测量结果的准确性。

    兼容性和支持


    兼容性:
    - 连接器类型: 传感器支持多种连接器,便于与其他电子元件或设备连接。
    - 材料系统: NTC热敏电阻技术,易于与其他热敏电阻模块兼容。
    支持:
    - 厂商支持: 提供详细的安装指南和技术支持服务,确保用户能够正确安装和使用。

    常见问题与解决方案


    - 问题: 传感器输出异常。
    - 解决方案: 检查连接器是否接触良好,重新校准传感器。

    - 问题: 传感器响应慢。
    - 解决方案: 确保传感器安装位置合理,避免被其他高温部件干扰。

    总结和推荐


    总结: Engine Temperature Sensors (ETS) 在温度测量方面表现出色,具备高精度和耐用性。其丰富的连接器选项和良好的机械稳定性使其适用于各种复杂的应用场景。
    推荐: 基于其卓越的性能和广泛的适用性,强烈推荐在汽车和工业设备中使用这款温度传感器。

GE-1797ATM参数

参数
精度 1.14 C
温度范围 -40°C~180°C
温度阈值 -
长*宽*高 16.6mm*14mm*43mm
零件状态 在售
包装方式 散装

GE-1797ATM厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

GE-1797ATM数据手册

厂牌 PDF简要描述 下载
AMPHENOL 温度传感器 AMPHENOL GE-1797ATM GE-1797ATM数据手册

GE-1797ATM封装设计

查看详情并下载
Symbol
Footprint
3D Model
