NPI-19B-200GV

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 排气式 计量 Wheatstone Bridge 1.37895MPa 2.7579MPa ±0.25% 导线安装 22.2mm(宽度)*32mm(高度)
供应商型号: SSE-NPI-19B-200GV
供应商: 海外现货
标准整包数: 45

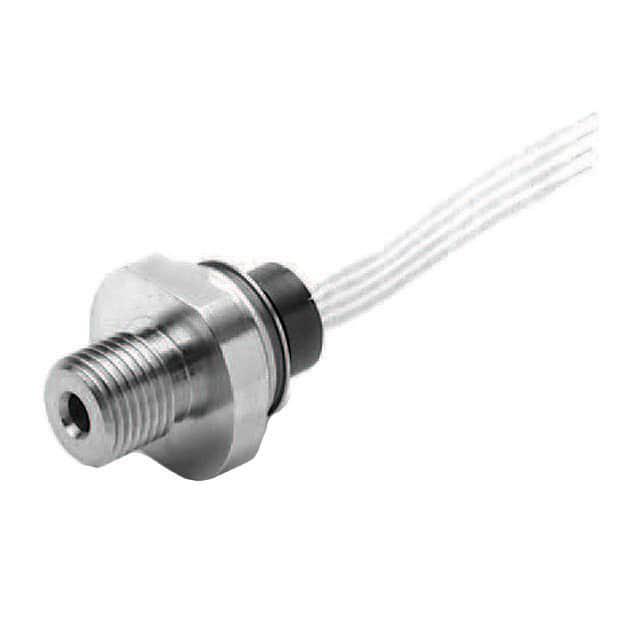

AMPHENOL 压力传感器 NPI-19B-200GV

NPI-19B-200GV概述


    产品简介


    NPI-19 系列中压传感器 是一款高性能的压力测量装置,广泛应用于多个行业,如过程控制系统、液压系统及阀门、生物医学仪器、制冷和空调控制、家电和消费电子、船舶及海洋系统、飞机和航空系统等。该传感器采用固态设计,具有高可靠性,能够适应各种恶劣环境,提供卓越的灵敏度、线性度和滞后性。

    技术参数


    - 压力范围:
    - NPI-19: 0到100kPa, 0到200kPa, 0到700kPa, 0到1700kPa, 0到15psi, 0到30psi, 0到100psi, 0到250psi
    - NPI-19VC: 0到103.4kPa, 0到206.8kPa, 0到344.7kPa, 0到689.4kPa, 0到1379kPa, 0到2068kPa, 0到15psi, 0到30psi, 0到50psi, 0到100psi, 0到200psi, 0到300psi
    - 输入激励:
    - NPI-19: 1.0 mA
    - NPI-19VC: 10 VDC
    - 绝缘电阻: ≥10^8Ω
    - 输入阻抗: 4000Ω
    - 输出阻抗: 5000Ω
    - 桥阻抗: 5000Ω
    - 最大过压: 2倍额定压力
    - 温度范围:
    - 操作范围: -40°F到257°F(-40°C到125°C)
    - 补偿范围: 32°F到158°F(0°C到70°C)
    - 冲击: 10gRMs
    - 寿命: 动态压力循环100万次
    - 机械重量:
    - NPI-19A-XXX: 0.02磅(10克)
    - NPI-19B/H/J-XXX: 0.1磅(45克)

    产品特点和优势


    NPI-19系列传感器具有以下显著特点和优势:
    - 固态设计:提供高可靠性和耐用性。
    - 不锈钢材质:316L不锈钢材料确保长期耐腐蚀性。
    - 静态精度:±0.5%的静态精度,确保精确度。
    - 温度补偿:在-40°C到70°C的温度范围内进行补偿。
    - 高灵敏度:使用1.0 mA输入激励时,灵敏度为100 mV FSO。
    - 高线性度:典型值0.1% FSO。
    - 标准配置:提供多种压力端口模块。

    应用案例和使用建议


    NPI-19系列传感器适用于多种应用场景,例如:
    - 工业控制:用于过程控制系统中的压力监测。
    - 医疗器械:用于呼吸机和透析机等医疗设备的压力监控。
    - 家用电器:用于空调和冰箱的压力控制。
    建议用户在选择具体型号时,根据应用场景的具体需求选择合适的压力范围和连接方式。

    兼容性和支持


    NPI-19系列传感器支持多种标准接口,如1/2-20 UNF、1/4-18 NPT 和 1/8-27 NPT。此外,制造商提供广泛的定制选项和技术支持服务,以满足客户的特殊需求。

    常见问题与解决方案


    - Q: 如何校准传感器?
    - A: 使用标准压力源进行零点和满量程校准,遵循制造商提供的校准指南。
    - Q: 传感器在高温环境下工作时的表现如何?
    - A: 在0°C到70°C的补偿范围内,温度误差被最小化,最大偏移误差为0.75% FSO。
    - Q: 传感器的长期稳定性如何?
    - A: 长期稳定性为±0.1% FSO。

    总结和推荐


    NPI-19系列传感器凭借其高可靠性、精确度和广泛的应用范围,在多个行业中表现出色。无论是工业控制还是医疗设备,该系列传感器都是一个值得信赖的选择。强烈推荐此款传感器用于需要高精度和稳定性的应用场景。

NPI-19B-200GV参数

参数
工作压力范围 1.37895MPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 2.7579MPa
长*宽*高 22.2mm(宽度)*32mm(高度)
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 散装

NPI-19B-200GV厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPI-19B-200GV数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPI-19B-200GV NPI-19B-200GV数据手册
