20021311-00050T4LF

厂牌: AMPHENOL
产品描述: Push-Pull,Receptacle 1.27mm 2 50pin 1A 250nm 金 黑色 通孔安装
供应商型号: 649-221311-00050T4LF
供应商: Mouser
标准整包数: 1

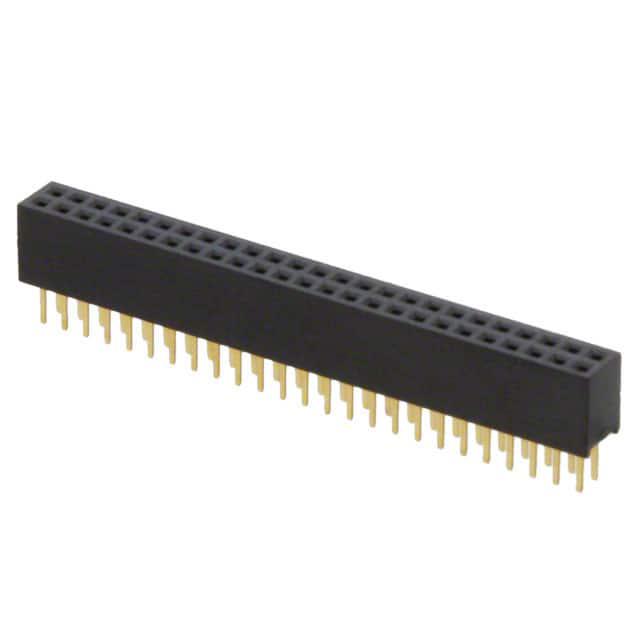

AMPHENOL 矩形连接器 - 针座 - 插座/母插口 20021311-00050T4LF

20021311-00050T4LF概述

    # MINITEK 127TM 连接器系统技术手册

    产品简介


    MINITEK 127TM 连接器系统是一种紧凑型模块化连接解决方案,适用于多种电子设备和应用场合。它包括垂直和直角插头及插座设计,支持通过孔(TH)和表面贴装技术(SMT)安装方式。此外,还提供带有护套的连接器,以增强机械保护和抗干扰性能。MINITEK 127TM 系列适用于广泛的行业领域,如消费电子、工业控制、电信基础设施以及汽车电子等。

    技术参数


    物理特性
    - 外壳材质:高温度黑色热塑塑料
    - 可燃性等级:UL 94 V-0
    - 插针材料:铜合金
    - 镀层:金覆盖厚度为1.0微米(40μ")镍
    电气性能
    - 连续电流承载能力:1安培
    - 绝缘电阻:最小值为1 x 102兆欧
    - 接触电阻:最大值为30毫欧
    - 耐压电压:500伏特
    - 电压等级:125伏特
    机械性能
    - 插拔寿命:可达100次
    工作温度范围
    - 操作温度:-40°C至+85°C
    包装信息
    - 标准包装:管式包装
    - 可选包装:带拉盖的管式包装,带拉盖的卷带包装(请检查卷带可用性)
    处理信息
    - 耐焊接温度:峰值温度260°C,持续10秒
    RoHS信息
    - RoHS兼容:符合欧盟RoHS指令

    产品特点和优势


    MINITEK 127TM 连接器系统具备以下显著特点和优势:
    1. 高可靠性:高达100次插拔寿命的设计保证了长期稳定可靠的连接。
    2. 广泛的适用性:适合不同类型的电路板安装,包括垂直和直角安装,适用于各种布局需求。
    3. 优良的电气性能:高标准的电气特性确保了信号传输的质量和效率。
    4. 环境适应性强:能够在极端的工作温度范围内保持稳定性能。
    5. 紧凑设计:极小的1.27毫米间距使得其特别适用于空间受限的应用场景。
    6. 环保材料:采用RoHS合规材料制造,满足现代环保要求。

    应用案例和使用建议


    MINITEK 127TM 连接器广泛应用于各类电子产品,如手持设备、工业控制面板、网络通信设备以及汽车电子系统。对于实际应用,建议遵循推荐的PCB布局和设计指南,以确保最佳的电气性能和机械稳定性。特别是在高振动环境下使用时,建议采取额外的固定措施来提高连接的可靠性。

    兼容性和支持


    MINITEK 127TM 系列连接器具有良好的兼容性,可以与其他同系列或标准化设计的电子组件无缝对接。制造商提供了详尽的产品规格书和装配指导文档,同时可通过技术支持团队获取进一步的技术支持和咨询服务。建议在采购前详细咨询产品规格和应用指南,以确保选购合适型号。

    常见问题与解决方案


    1. Q:如何选择正确的连接器型号?
    - A:根据应用的具体需求,选择合适的插针数量、安装方式(TH/SMT)和连接方向(垂直/直角)。
    2. Q:焊接过程中连接器如何避免损坏?
    - A:严格按照焊接工艺要求进行,确保焊料温度不超过260°C,且时间不超过10秒。
    3. Q:如何处理焊接后的连接器?
    - A:建议采用适当的冷却方法,避免过快冷却导致应力集中。此外,在组装完成后,对连接器进行必要的测试和验证。

    总结和推荐


    综上所述,MINITEK 127TM 连接器系统凭借其卓越的电气性能、机械稳定性和广泛的应用领域,在市场上具备显著的竞争优势。我们强烈推荐此系列产品用于需要高性能连接解决方案的应用场景。如果您有任何疑问或需要进一步的技术支持,请联系我们的销售和技术支持团队。

20021311-00050T4LF参数

参数
颜色 黑色
间距-配接 1.27mm
排数 2
额定电流 1A
类型 Push-Pull,Receptacle
针脚数 50pin
防护等级 -
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 管装

20021311-00050T4LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021311-00050T4LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 AMPHENOL 20021311-00050T4LF 20021311-00050T4LF数据手册

20021311-00050T4LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4965 ¥ 37.9954
10+ $ 2.992 ¥ 25.2824
108+ $ 2.7216 ¥ 22.9975
252+ $ 2.6892 ¥ 22.7237
504+ $ 2.5596 ¥ 21.0278
2502+ $ 2.478 ¥ 20.9391
库存: 1116
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.99
