USBFTVC6ZN

厂牌: AMPHENOL

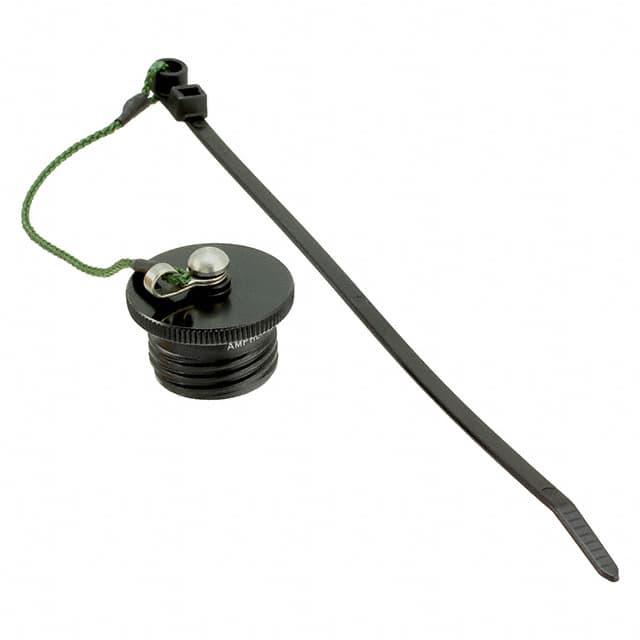

产品描述: Amphenol Socapex USB2.0Protective Cap公头 USB转接头, USBFTVC系列, 法兰安装, 焊接端接
供应商型号: 523-USBFTVC6ZN
供应商: Mouser
标准整包数: 1
AMPHENOL USB/DVI/HDMI 连接器 - 配件 USBFTVC6ZN

USBFTVC6ZN概述

    # Amphenol USB Field 技术手册概述

    产品简介


    USB Field 是一款专为恶劣环境下使用的标准 USB 2.0 连接器系统。它将标准的 USB 2.0 线缆转换为能够承受极端条件的连接器,适用于嵌入式计算机、野外数据采集与传输等领域。产品主要用于铁路、战场通信系统及海军系统等环境中。

    技术参数


    - 密封性:当插合时,达到 IP67 等级(暂时浸入)
    - 耐腐蚀性:48 小时盐雾试验(镍镀层),>500 小时橄榄绿色镉镀层
    - 防火/低烟等级:UL94 V0 和 NF F 16 101 & 16 102
    - 振动耐受性:10 – 500 Hz,10 g,3 轴向无断续 > 1 微秒
    - 冲击耐受性:IK06 等级,重 250 克,从 40 厘米高处掉落
    - 湿度耐受性:21 天,43°C,98% 湿度
    - 温度范围:-55°C 至 +85°C
    - 数据传输速率:最高 480 Mb/s(高速 USB)
    - 机械性能:三螺纹耦合机制(MIL-DTL-38999 系列 III 类型),反脱耦装置,抗振插头保持力 100 牛顿
    - 装配次数:500 至 1500 次

    产品特点和优势


    - 密封性能:IP67 级别密封,防止灰尘和液体侵入
    - 耐振动和冲击:设计可在高振动环境中可靠工作
    - 无需工具即可操作:现场无需工具即可进行连接
    - 独特的极化/编码功能:2 位置可选
    - 卓越的 EMI 保护:金属壳体及镀镍处理提供良好的电磁干扰防护

    应用案例和使用建议


    - 嵌入式计算机:适合需要高度可靠性的计算平台
    - 数据采集和传输:用于野战环境的数据采集设备
    - 铁路系统:确保信号和控制系统在严苛环境下的稳定性
    - 建议使用:为了确保最佳性能,在安装前应仔细阅读并遵循手册中的组装步骤。

    兼容性和支持


    - 兼容性:与大部分 USB 线缆品牌兼容
    - 支持:提供详细的组装说明书和技术支持,包括各种配件如金属帽和插入工具等

    常见问题与解决方案


    - Q: 如何实现最佳密封?
    - A: 在连接器插合状态下安装白色标签覆盖四个小孔,以实现 IP67 等级密封。
    - Q: 如何去除 USB 模块?
    - A: 使用移除工具 USBF ODE 从前端插入并推动模块以移除。

    总结和推荐


    综上所述,USB Field 是一款在恶劣环境下表现出色的产品。其出色的密封性、抗震和防尘能力使其成为多种应用场景的理想选择。对于那些需要高度可靠连接器的应用,强烈推荐使用此产品。

USBFTVC6ZN参数

参数
安装方式 法兰安装
零件状态 在售
包装方式 袋装

USBFTVC6ZN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

USBFTVC6ZN数据手册

厂牌 PDF简要描述 下载
AMPHENOL USB/DVI/HDMI 连接器 - 配件 AMPHENOL USBFTVC6ZN USBFTVC6ZN数据手册

USBFTVC6ZN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 66.484 ¥ 561.7898
10+ $ 53.2764 ¥ 450.1856
20+ $ 49.1184 ¥ 415.0505
50+ $ 44.9085 ¥ 379.4768
100+ $ 44.121 ¥ 372.8225
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 561.78
直接购买
加入购物车
