首页  >  产品百科  >  NPI-19A-100GV

NPI-19A-100GV

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 排气式压力计 Wheatstone Bridge 689.48KPa 15V 1.37895MPa ±0.5%
供应商型号: 235-1667-ND
供应商: Digi-Key
标准整包数: 1

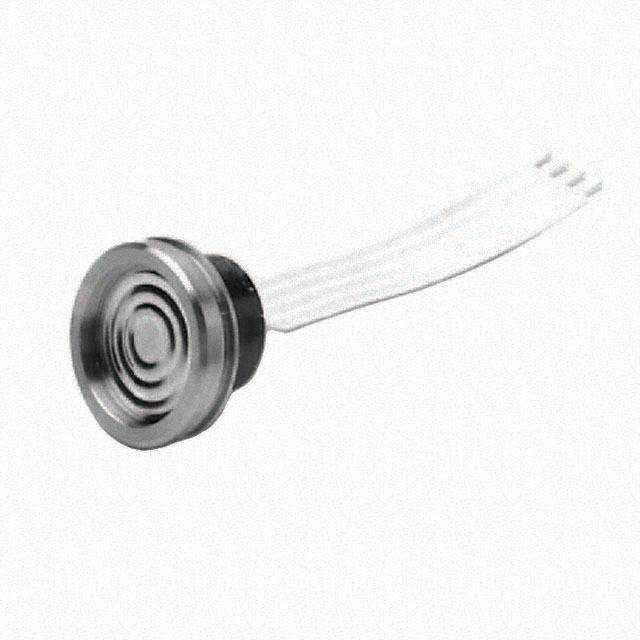

AMPHENOL 压力传感器 NPI-19A-100GV

NPI-19A-100GV概述

    # 中压传感器 NPI-19 系列技术手册

    产品简介


    基本介绍
    NPI-19系列是Amphenol公司生产的中压传感器。这款传感器具有高可靠性、高性能的特点,适用于多种工业和消费电子产品领域,如过程控制系统、液压系统和阀门、生物医学仪器、制冷和暖通空调控制、家用电器、船舶和海洋系统以及航空和航空电子系统。

    技术参数


    | 参数 | 描述 |

    | 压力范围 | 0至15 psi(0至1 bar),0至250 psi(0至17 bar) |
    | 输入激励 | 1.0 mA |
    | 输出阻抗 | 4000 Ω |
    | 桥路阻抗 | 5000 Ω |
    | 工作温度范围 | -40°F至257°F(-40°C至125°C) |
    | 震动 | 10 gRMs |
    | 寿命(动态压力循环) | 1 x 10^6 循环 |
    | 最大过压 | 2倍额定压力 |

    产品特点和优势


    NPI-19系列传感器采用不锈钢材料制成,具有高可靠性和稳定性。它通过ISO认证的设计确保了精确度和长期稳定性,静态精度为±0.5%,并在0°C至70°C的温度范围内进行了温度补偿。该系列传感器还提供了不同的压力范围选择,以适应不同应用需求。此外,其高敏感度和线性度使它在多种应用场景中表现出色。

    应用案例和使用建议


    应用案例
    NPI-19系列传感器广泛应用于多种工业领域。例如,在过程控制系统中,它可以用于监测管道内的压力变化;在船舶和海洋系统中,它可以用于监测船舶内部的压力情况,确保航行安全;在飞机和航空电子系统中,它可以用于检测机舱内外的压力差。
    使用建议
    对于安装和使用NPI-19系列传感器,建议根据具体应用场景选择合适的压力范围和接口类型。同时,需要注意避免在过压情况下使用,以保护传感器不受损害。对于长时间使用的情况,建议定期进行校准和检查,以确保其正常工作。

    兼容性和支持


    NPI-19系列传感器与市场上大多数标准接口兼容,包括1/2-20 UNF、1/4-18 NPT 和 1/8-27 NPT 等。此外,Amphenol公司提供全面的技术支持和维护服务,用户可以随时咨询工厂,以获取更多帮助和指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 传感器输出不稳定 | 检查输入激励电压和电流是否符合要求。 |
    | 温度补偿效果不佳 | 检查工作环境温度是否超出规定的补偿范围。 |
    | 输出信号与预期不符 | 检查传感器接线是否正确连接,并重新校准传感器。 |

    总结和推荐


    综合评估
    NPI-19系列传感器在多种工业和消费电子产品中表现优异,具有高可靠性、稳定性和精度。其广泛的适用范围和多样化的配置使其成为许多应用场景的理想选择。特别是其在极端环境下的出色表现,使其在一些苛刻的应用环境中也能够胜任。
    推荐结论
    鉴于其出色的性能和广泛的适用范围,我们强烈推荐NPI-19系列传感器给需要高精度压力测量的应用场合。无论是工业自动化还是家庭电器,NPI-19都能为您提供可靠的性能支持。

NPI-19A-100GV参数

参数
最小工作供电电压 -
精度 ±0.5%
输出类型 Wheatstone Bridge
压力类型 排气式压力计
最大工作压力 1.37895MPa
工作压力范围 689.48KPa
最大工作供电电压 15V
13.6mm(Max)
应用等级 工业级
零件状态 在售

NPI-19A-100GV厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPI-19A-100GV数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPI-19A-100GV NPI-19A-100GV数据手册

NPI-19A-100GV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 47.1328 ¥ 394.4426
5+ $ 43.4138 ¥ 363.3189
10+ $ 42.0274 ¥ 351.7171
45+ $ 39.4003 ¥ 329.7311
90+ $ 38.3449 ¥ 320.899
135+ $ 37.7682 ¥ 316.0725
库存: 41
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 394.44
直接购买
加入购物车
