首页  >  产品百科  >  L77SDEH09SOL2

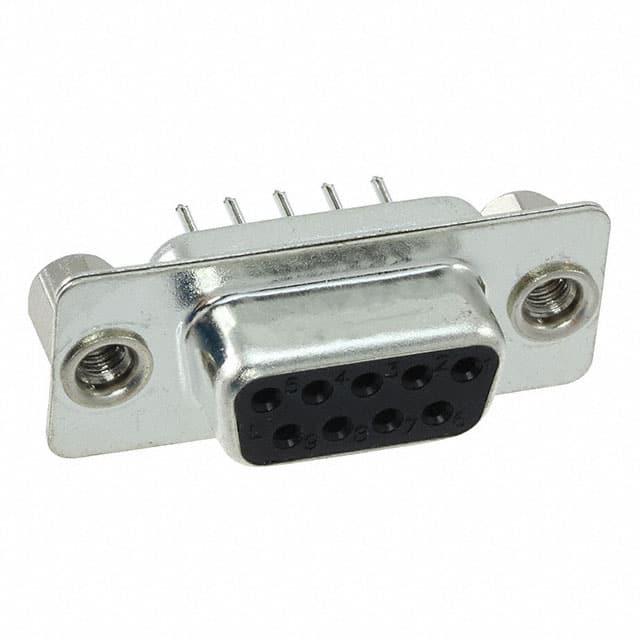

L77SDEH09SOL2

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle 焊盘 2 9pin Steel,Tin Plated 3A 金 黑色 通孔安装
供应商型号: ET-3727304
供应商: 海外现货
标准整包数: 1
AMPHENOL D-Sub 连接器 L77SDEH09SOL2

L77SDEH09SOL2概述

    电子元器件产品技术手册:Amphenol SD/E6 D-Sub连接器

    产品简介


    Amphenol SD/E6 D-Sub连接器是专为工业、电信以及其他标准I/O接口应用设计的高品质连接器。这种连接器采用精密冲压和成型接触件,并具有封闭式接触腔绝缘体。它们能够满足各种商业需求,尤其是在苛刻的工作环境中。本产品属于低成本直插PCB(印刷电路板)安装型连接器,具有高可靠性和耐用性。

    技术参数


    - 型号规格: SD / E6
    - 连接方式: 直插式PCB
    - 密度类型: 标准密度、高密度
    - 标准认证: MIL C24308 - NFC 93425-HE5
    环境条件
    - 工作温度范围: -55°C 至 +125°C
    - 盐雾测试: 24小时
    - 标准镀层厚度: 0.381µm (15µ") 金、0.76µm (30µ") 金
    机械数据
    - 单个接触件插入力: 最大0.54kg (1.19lb)
    - 单个接触件拔出力:
    - 标准密度 (SD): 最小0.06kg (0.13lb)
    - 高密度 (HD): 最小0.02kg (0.044lb)
    接触和脱离力
    - 最大值:
    - SD: 3.05 (6.74), 5.09 (11.24), 8.44 (18.66), 12.51 (27.65), 14.65 (32.38)
    - HD: 3.81 (8.42), 5.95 (13.16), 9.26 (20.46), 13.48 (29.78), 15.82 (34.96)
    - 最小值:
    - SD: 0.36 (0.79), 0.46 (1.01), 0.81 (1.8), 1.1 (2.47), 1.6 (3.56)
    - HD: 0.52 (1.14), 1.05 (2.32), 1.37 (3.02), 1.76 (3.88), 2.02 (4.46)

    产品特点和优势


    独特功能和优势:
    1. 高可靠性: 精密成型接触件和封闭式接触腔绝缘体确保了连接器的长期稳定性和可靠性。
    2. 广泛适用: 支持工业、电信以及各种标准I/O接口应用,适应性强。
    3. 成本效益: 作为低成本的直插式PCB连接器,其价格优势明显,适合大规模应用。
    4. 高标准质量: 符合MIL C24308标准,适用于苛刻的工作环境。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备
    - 通信系统设备
    - 医疗器械
    使用建议:
    - 在高温和腐蚀环境下使用时,应注意环境因素对连接器寿命的影响。
    - 确保连接器正确安装和固定,避免机械应力过大导致损坏。

    兼容性和支持


    兼容性:
    - 可与多种PCB配置兼容,包括9、15、25、37、50等标准密度及15、26、44、62、78等高密度配置。
    支持和服务:
    - 提供专业技术支持,可联系厂商获取详细信息。
    - 厂商提供全面的技术文档和培训资料,以帮助客户更好地使用产品。

    常见问题与解决方案


    问题1: 连接器接触不良
    解决方案: 检查接触件是否有脏污或损伤,必要时更换新接触件。
    问题2: 插拔力过大
    解决方案: 调整安装位置和压力,确保连接器正确安装。
    问题3: 环境适应性不足
    解决方案: 选择更适合工作环境的镀层和材料,如金镀层。

    总结和推荐


    总体评价:
    Amphenol SD/E6 D-Sub连接器以其高可靠性、广泛的适用性和成本效益在市场上表现出色。这些特点使其成为工业、通信和其他领域的理想选择。
    推荐理由:
    - 高可靠性: 确保在恶劣环境中稳定运行。
    - 广泛的应用范围: 适用于多种标准接口。
    - 性价比高: 成本低廉且维护简便。
    综上所述,Amphenol SD/E6 D-Sub连接器是一款值得推荐的优质产品。

L77SDEH09SOL2参数

参数
端接 焊盘
额定电流 3A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 9pin
类型 Female Sockets,Receptacle
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 托盘

L77SDEH09SOL2厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L77SDEH09SOL2数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L77SDEH09SOL2 L77SDEH09SOL2数据手册

L77SDEH09SOL2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.924 ¥ 16.2578
10+ $ 1.3205 ¥ 11.1583
25+ $ 1.2163 ¥ 10.2781
40+ $ 1.12 ¥ 9.464
90+ $ 0.9735 ¥ 8.2264
270+ $ 0.8673 ¥ 7.3288
450+ $ 0.8292 ¥ 7.007
990+ $ 0.7588 ¥ 6.4116
2430+ $ 0.7006 ¥ 5.9202
库存: 28
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.25
直接购买
加入购物车
