首页  >  产品百科  >  PT15NV02-503A2020-E-S

PT15NV02-503A2020-E-S

厂牌: AMPHENOL
产品描述: 50KΩ ±20% 250mW ±300ppm/℃ 线性 通孔安装 15mm(长度)*6mm(高度)
供应商型号: 3128542
供应商: 海外现货
标准整包数: 1

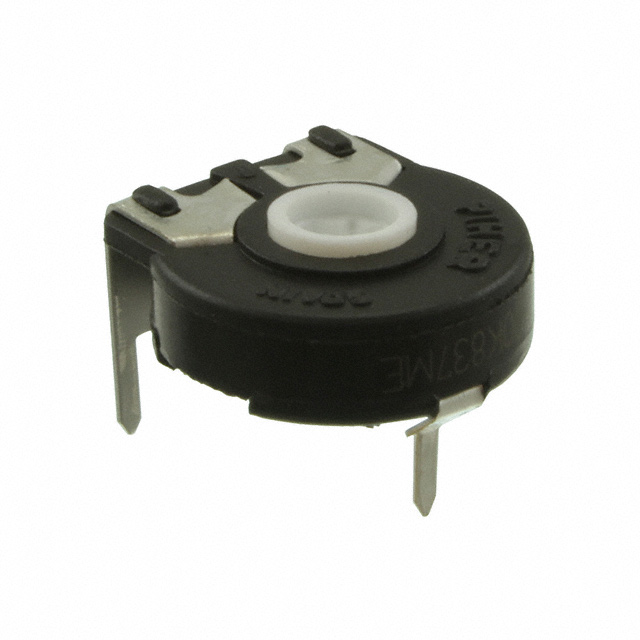

AMPHENOL 电位器及其他可变电阻器 PT15NV02-503A2020-E-S

PT15NV02-503A2020-E-S概述

    PT-15 / PTC-15:15毫米碳素/陶瓷通孔电位器

    产品简介


    PT-15 和 PTC-15 是15毫米碳素或陶瓷通孔电位器,适用于需要频繁调整的应用场景。这两种电位器的无轴设计允许使用不同的接合机制,如定制轴、电机控制或人机界面调整。此外,它们可以控制诸如频率、电机速度变化或音量等可变输出。

    技术参数


    - 电气特性
    - 比率:线性(Lin)、对数(Log)和反对数(Alog)
    - 阻值范围:100Ω 至 5MΩ
    - 允许误差:±20%(100Ω ≤ Rn ≤ 1MΩ),±30%(1MΩ < Rn ≤ 5MΩ)
    - 最大电压:250V DC(线性),125V DC(对数和反对数)
    - 额定功率:50°C 时 0.25W(线性),0.12W(对数和反对数)
    - 余阻:≤0.5% Rn(最小5Ω)
    - 等效噪声电阻:≤3% Rn(最小3Ω)
    - 工作温度范围:-25°C 到 +70°C(标准),-40°C 到 +90°C(扩展)
    - 机械特性
    - 机械旋转角度:±5°
    - 电气旋转角度:±20°
    - 转矩:0.5至2.5 Ncm(0.7至3.4 in-oz)
    - 电气寿命:可达10万次循环
    - 环境测试
    - 温度系数:±300 ppm/°C(Rn < 100K)
    - 湿热测试:±2%
    - 振动测试:±2%
    - 存储条件:±2%

    产品特点和优势


    PT-15 和 PTC-15 电位器具有以下独特功能和优势:
    - 高精度:高达3%的线性度。
    - 耐用性:提供最多38个触觉反馈点,拥有10万次循环寿命。
    - 防护等级:具备IP54防护等级。
    - 灵活性:多种封装方式和安装方法,方便自动插入。
    - 耐燃性:自我熄灭塑料(UL 94V-0)可选。

    应用案例和使用建议


    PT-15 和 PTC-15 广泛应用于家电、恒温器调节、定时器、消费电子产品、电动工具、测试和测量设备等领域。使用建议如下:
    - 在家用电器中用于程序选择和温度控制。
    - 在工业环境中用于复杂的控制系统,确保稳定的电机速度和频率输出。
    - 在测试设备中实现精准的测量,通过调节输出电压达到准确的测量结果。

    兼容性和支持


    这些电位器支持多种封装方式,如自动插入的杂志包装。制造商提供全面的技术支持和服务,确保客户能够顺利完成应用开发和生产过程。

    常见问题与解决方案


    - 问题1:电位器的工作温度范围有限?
    - 解决方案:可以通过与制造商联系,请求扩展的工作温度范围,通常可达到-40°C到+90°C。

    - 问题2:电位器在潮湿环境下表现不佳?
    - 解决方案:进行湿热测试,确保其在95%相对湿度下的稳定性能,可通过改善密封结构提高防水性能。

    总结和推荐


    PT-15 和 PTC-15 是一款高性能的电位器,适用于需要频繁调整的应用场合。其出色的线性度、长寿命和良好的防护等级使其在市场上具有很强的竞争优势。综合考虑,我强烈推荐使用这些电位器,特别是在需要高精度和可靠性的应用中。
    如果您对这些电位器有任何疑问或需求,请联系 Piher Sensing Systems 获取更多信息和技术支持。

PT15NV02-503A2020-E-S参数

参数
电阻值 50KΩ
精度 ±20%
额定功率 250mW
温度系数 ±300ppm/℃
额定电压 -
锥度 线性
长*宽*高 15mm(长度)*6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT15NV02-503A2020-E-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT15NV02-503A2020-E-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PT15NV02-503A2020-E-S PT15NV02-503A2020-E-S数据手册

PT15NV02-503A2020-E-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
