97-3057-1012

厂牌: AMPHENOL
产品描述: Amphenol Industrial 电缆夹, 97系列, 尺寸20, 22, 1-3/16 in - 18螺纹, 用于带护套电缆,带管道保护的电线
供应商型号: 4558481
供应商: 海外现货
标准整包数: 1

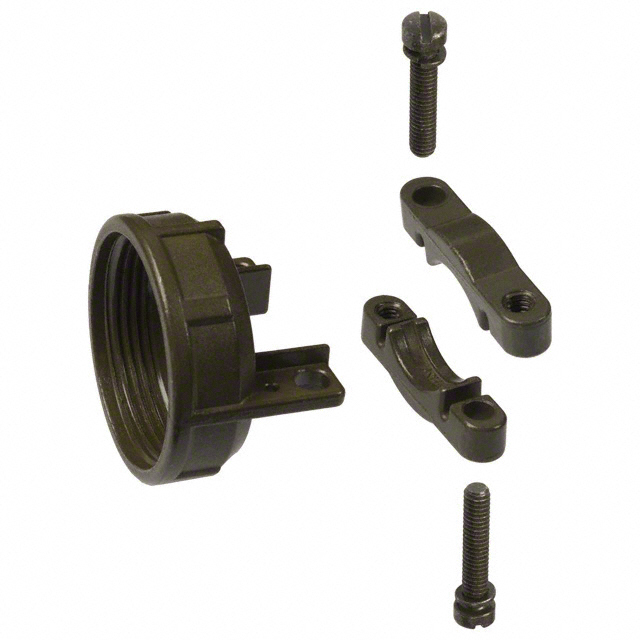

AMPHENOL 圆形连接器-后壳和电缆夹 97-3057-1012

97-3057-1012概述

    Amphenol® 97 系列标准圆柱形连接器

    产品简介


    Amphenol® 97 系列标准圆柱形连接器是一款广泛应用于汽车、机器人、机床和焊接工业的标准连接器。此外,它还适用于各种商业应用,如重型设备到心电图(ECG)监测电缆。此系列连接器的特点是成本低、通用性强,且易于安装。它们具有多种壳体样式和插入模式选择,可用于非环境条件下的多种应用场合。

    技术参数


    - 认证:UL 认证、CSA 认证、TÜV 认证
    - 操作温度:-55°C 到 +125°C
    - 电特性:高达 17kVAC/24kVDC 的高压
    - 接口类型:螺纹耦合、硬电介质插入件
    - 外壳材料:高精度铝合金
    - 连接方式:焊锡或压接终端
    - 保护等级:IP 防护等级未具体说明
    - 可选插头样式:直式插头、角度插头、面板安装、无附件安装、壁挂式安装

    产品特点和优势


    - 低成本:设计用于低成本的一般用途应用。
    - 多接口选择:提供广泛的壳体样式和插入模式选项。
    - 环境友好:提供镉或非镉的连接器表面处理,以满足环保要求。
    - 多功能性:适用于不同类型的电线和电缆,包括独立线缆密封和套管电缆。
    - 可靠性:经过现场验证的设计,能够在极端条件下保持稳定性能。
    - 合规性:RoHS 和 REACH 合规,符合严格的国际标准。

    应用案例和使用建议


    - 汽车制造业:适用于汽车内部布线系统,确保信号传输稳定可靠。
    - 机器人行业:用于自动化设备的电缆连接,提高生产效率。
    - 医疗设备:如 ECG 监测电缆,需要精确的数据传输,该连接器能够确保连接稳固。
    使用建议:当选择插入配置时,应考虑应用的电压和空间需求。对于不同的电流负载需求,可以采用不同的接触点配置。例如,对于需要高电流的应用,可以选择多针连接器以提高承载能力。

    兼容性和支持


    Amphenol 97 系列连接器与现有的 97 系列和 SAE AS50151 连接器具有良好的互换性,便于进行替换和升级。客户可以从 Amphenol 获得全面的技术支持和服务,包括产品的设计咨询、生产和交货安排。

    常见问题与解决方案


    1. 问题:如何选择正确的插入配置?
    - 解决方案:根据要连接的导线数量和规格来确定所需的接触点数量,参考技术手册中的配置图表进行选择。
    2. 问题:在不同电流负载下如何避免短路?
    - 解决方案:使用带有适当接触点数的连接器,并确保插座位于电源侧,避免接触错误端口导致的短路风险。
    3. 问题:如何正确安装保护帽?
    - 解决方案:参照产品说明书中的安装指南,正确放置并拧紧保护帽以确保电缆密封和防护。

    总结和推荐


    Amphenol® 97 系列标准圆柱形连接器凭借其低成本、耐用性以及广泛的适用性,在众多行业中得到了广泛应用。其多样的选择和良好的电气性能使其成为理想的选择。无论是汽车制造、机器人还是医疗设备行业,Amphenol® 97 系列都能提供可靠的解决方案。建议在需要低成本且可靠连接的应用场景中选用该系列产品。

97-3057-1012参数

参数
电缆开口 19.05mm
类型 缆线夹
颜色 橄榄绿
镀层 铬酸盐
材料
电缆出口 180°
螺丝尺寸 1 3/16-18
长*宽*高 23.55mm(长度)
安装方式 夹子安装,导线安装,螺纹安装
应用等级 军用级
零件状态 在售
包装方式 散装

97-3057-1012厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3057-1012数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器-后壳和电缆夹 AMPHENOL 97-3057-1012 97-3057-1012数据手册

97-3057-1012封装设计

查看详情并下载
Symbol
Footprint
3D Model
