SJG020100

产品分类: 端子接线盒系统
厂牌: AMPHENOL
产品描述:
供应商型号: 523-SJG020100
供应商: Mouser
标准整包数: 1

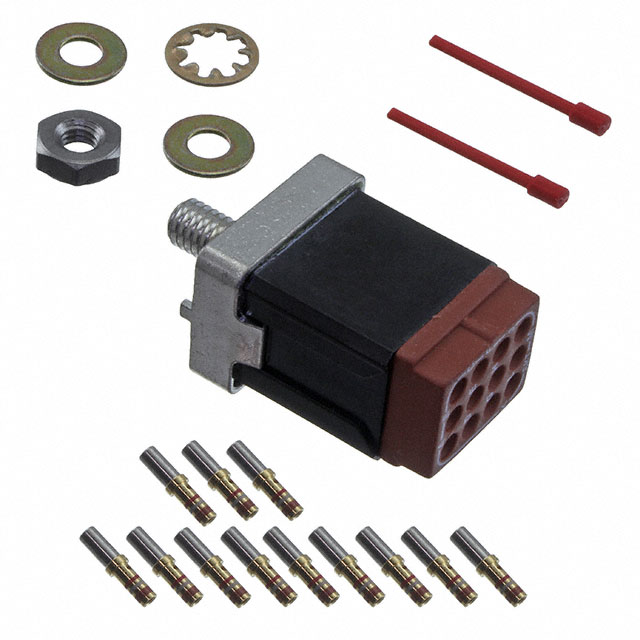

AMPHENOL 端子接线盒系统 SJG020100

SJG020100概述

    高品质产品介绍:MIL-T-81714 系列 II 接线模块

    1. 产品简介


    MIL-T-81714 系列 II 接线模块是一种高引脚数、低重量的连接系统,适用于广泛的线束排列配置。本产品提供四种基本尺寸模块,能够适应12至26号AWG(美国线规)导线。每个模块配备符合MIL-C-39029/22标准的接触器。
    这些接线模块包括反馈模块、穿通模块、分发模块、板载模块、接地模块和安装轨道。它们广泛应用于军事和航空航天领域的复杂布线系统。

    2. 技术参数


    | 参数 | 描述 |

    | 材料 | 模块主体:聚醚酰亚胺(ASTM-D5205);密封圈:硅胶混合物(A-A-59588);接触保持架:不锈钢;内部插针和插座接触:铜合金,硬金电镀(MIL-G-45204) |
    | 操作温度范围 | -65°C 至 200°C |
    | 绝缘电阻 | 5000兆欧 @ 25°C |
    | 耐电压 | 海平面 1500 VRMS,海拔110,000英尺时200 VRMS |
    | 电流额定值 | 各尺寸如下:大小22 - 5安培;大小20 - 7.5安培;大小16 - 13安培;大小12 - 23安培 |
    | 振动与冲击 | 符合MIL-T-81714 第3.5.5和3.5.8段落 |

    3. 产品特点和优势


    - 改进性能:Amphenol PCD 的设计创新,相较于传统系列II系统,在导线密封、接触对齐和保持、以及模块拆卸方面表现出色。
    - 多样化配置:提供多种接触组合和布线配置,适用于不同功率分布应用。
    - 轻量化设计:采用不锈钢材料和聚醚酰亚胺基体,既保证强度又减轻重量。
    - 高可靠性:通过严格的振动和冲击测试,确保在极端环境下仍能正常运行。

    4. 应用案例和使用建议


    - 分发模块:适用于需要多种接触组合的电源分配场合,具备相同的构造和特性。
    - 接地模块:可用于直接将接地安装到地面平面或地面螺栓上,也可安装到母线用于电力分配、传感或计量。
    使用建议:
    - 在选择模块尺寸时,确保所需的导线规格适合选定的模块大小。
    - 安装前检查所有连接部位的清洁度和完整性,避免因杂质导致接触不良。

    5. 兼容性和支持


    MIL-T-81714 系列II模块可与其他符合相应标准的组件和设备兼容。Amphenol PCD 提供全面的技术支持和维护服务,包括但不限于定制化硬件配置需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线与模块之间接触不良 | 确保导线正确插入并固定到位;检查是否有杂质或磨损。 |
    | 模块无法牢固安装 | 检查安装面是否平整且干净;确保所有紧固件已正确拧紧。 |

    7. 总结和推荐


    MIL-T-81714 系列II接线模块凭借其卓越的设计、高性能和高可靠性,成为军事和航空航天领域应用的理想选择。其多样化的配置和出色的兼容性使其适用于多种复杂的布线需求。我们强烈推荐在类似项目中选用此产品。

SJG020100参数

参数
长*宽*高 18.8mm*14.73mm*34.16mm
安装方式 螺纹安装,铰轴安装
应用等级 军用级
零件状态 在售
包装方式 盒装

SJG020100厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
