86563006064LF

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Amphenol FCI D-Sub触点, 母座, 压接端接, 5A
供应商型号: 3727840
供应商: 海外现货
标准整包数: 1

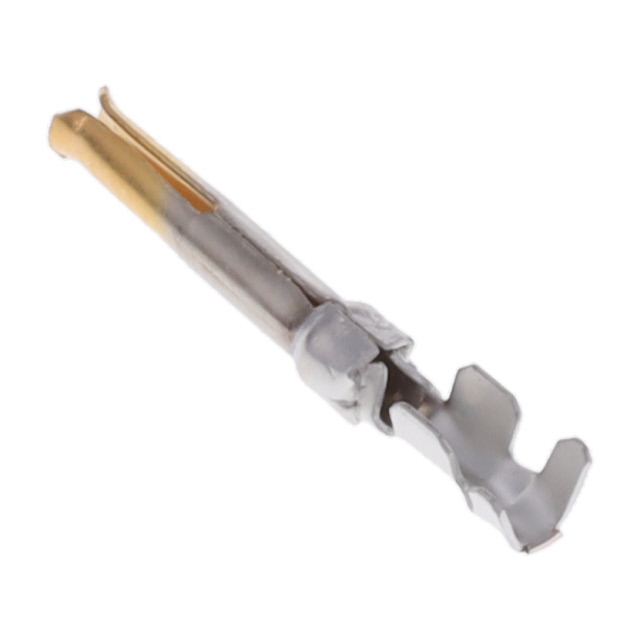

AMPHENOL D-Sub 连接器 86563006064LF

86563006064LF概述

    电子元器件技术手册:FCI Crimp Contacts
    本文档旨在提供关于FCI Crimp Contacts的技术手册内容,以便更好地理解其应用与特点。以下是根据手册内容整理的信息:

    产品简介


    FCI Crimp Contacts是一款专门用于线缆连接的产品,主要用于电气连接。这种接触点通过压接方式固定在线缆上,确保稳定的电气连接。适用于家用电器、通信设备、工业控制系统等领域。

    技术参数


    | 参数 | 规格 |

    | 材料 | 磷青铜,厚度0.20mm |
    | 接触面处理 | 见表格 |
    | 终止面处理 | 亮锡镀镍 |
    | 线缆范围 | 20至24AWG |
    | 绝缘层最大外径 | 1.73mm |
    | 最大电流容量 | #20 AWG时最大5A |
    #22 AWG时最大5A |
    #24 AWG时最大3A |
    | 插入次数 | 5次插入后,轴向负载最小5磅 |

    产品特点和优势


    - 稳定可靠:采用磷青铜材料和压接技术,确保长期稳定的电气连接。
    - 广泛的适用性:支持20到24AWG线缆范围,适用于多种应用场合。
    - 高可靠性:即使经过多次插入和拔出,仍能保持稳定的接触。
    - 环保设计:符合ROHS标准,不含有害物质。

    应用案例和使用建议


    应用场景:
    - 家用电器:如空调、洗衣机等家电设备内部线缆连接。
    - 通信设备:在路由器、交换机等设备中作为连接点。
    - 工业控制系统:在自动化生产线和控制面板中使用。
    使用建议:
    - 在选择线缆时,需考虑线缆直径以匹配绝缘层的最大外径(1.73mm)。
    - 压接过程中,要确保绝缘支持的压接高度不超过1.78mm。
    - 使用过程中,注意定期检查接触点的状态,以保证长时间的稳定性。

    兼容性和支持


    - 兼容性:本产品适用于FCI品牌的各类连接器,可以与不同型号的连接器配合使用。
    - 支持和维护:制造商提供了详尽的技术文档和使用指南,可在需要时联系技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻异常高 | 检查接触面是否有氧化或污染,清洁后再进行连接。 |
    | 插入时卡顿 | 确保压接尺寸正确,重新压接。 |
    | 接触点脱落 | 检查绝缘支持压接高度,调整后重新插入。 |

    总结和推荐


    综上所述,FCI Crimp Contacts凭借其高稳定性和广泛的应用范围,是一款值得信赖的电气连接产品。它不仅在各种家用电器和工业设备中表现出色,还能够满足严格的环保要求。如果您正在寻找一款可靠的线缆连接解决方案,我们强烈推荐使用FCI Crimp Contacts。

86563006064LF参数

参数
针脚数 -
类型 信号
颜色 -
端接 -
额定电流 5A
排数 -
触头镀层
外壳材料 -
长*宽*高 14.2mm(长度)*2.48mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

86563006064LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

86563006064LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL 86563006064LF 86563006064LF数据手册

86563006064LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
