RTS012N8SHEC03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Receptacle Housing 8pin Thermoplastic 13A 法兰安装,面板安装 33.5mm(长度)*26.4mm(高度)
供应商型号: ECC-RTS012N8SHEC03
供应商: 海外现货
标准整包数: 5

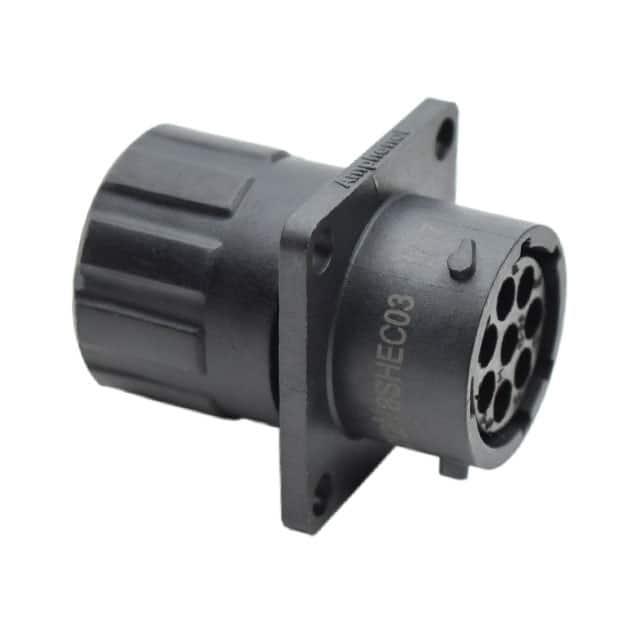

AMPHENOL 圆形连接器 RTS012N8SHEC03

RTS012N8SHEC03概述


    产品简介


    ECO-MATE, RECEPTACLE, END CAP, FLANGE, SIZE 12, 8 POS, SOCKET
    这款ECO-MATE插座是一种高品质的连接器,专为工业及特殊应用设计。它属于电连接器家族,具备8个位置(POS),主要用于电力和信号传输。它的主要特点是具有防水防尘等级(IP67和IP69K),能够在极端环境下稳定运行。该连接器广泛应用于汽车、工业自动化、通讯设备和医疗仪器等领域。

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 13A(最大) |
    | 额定电压 | 500V(交流/直流) |
    | 工作温度范围 | 后盖安装时:-40°C ~ 105°C;前盖安装时:-40°C ~ 125°C |
    | 耐电压 | 小于2毫安电流泄漏@2000伏交流电 |
    | 绝缘电阻 | 最小5000兆欧姆 |
    | 防护等级 | IP67和IP69K,在插接状态下,电线密封完全填充 |
    | 使用寿命(插拔次数) | 最少500次插拔循环 |
    | RoHS符合性 | 符合RoHS标准 |

    产品特点和优势


    1. 卓越的防护性能:该插座具备IP67和IP69K的防护等级,可以在恶劣的环境条件下提供出色的保护。
    2. 高可靠性:最大额定电流为13A,适用于各种需要大电流传输的应用场合。
    3. 宽广的工作温度范围:后盖安装时可承受-40°C到105°C的温度,前盖安装时则可达到-40°C到125°C。
    4. 耐用性:最少可达500次插拔循环,确保长期稳定运行。
    5. 符合环保标准:RoHS合规,符合现代环保要求。

    应用案例和使用建议


    应用案例:
    - 汽车制造:用于电动汽车的电池连接。
    - 工业自动化:应用于机器人的电源和信号传输系统。
    - 通讯设备:在通信基站中用于信号传输。
    使用建议:
    - 在安装前仔细检查所有密封件是否完好无损,确保密封效果。
    - 安装时请参考提供的面板切割尺寸参考,以确保插座正确安装。
    - 对于高温应用,确保安装环境温度不会超过最大额定温度。

    兼容性和支持


    该插座与多种接触器兼容,具体可参见表中的“Crimp Contacts”部分。厂商提供详尽的技术支持,包括安装指南、维修服务和质保政策。客户可以通过官方网站或直接联系销售代表获取更多帮助。

    常见问题与解决方案


    1. 问题:插座无法牢固安装。
    - 解决方案:检查安装孔尺寸是否符合规范,确认密封件是否正确安装。
    2. 问题:插座接触不良。
    - 解决方案:确保插头和插座接触良好,检查接触器是否有损坏或脏污。
    3. 问题:插座在高温下出现故障。
    - 解决方案:确保使用环境温度不超过额定值,考虑使用额外散热装置。

    总结和推荐


    ECO-MATE插座凭借其卓越的防护性能、高可靠性和广泛的温度适应能力,在多种工业和特殊应用中表现出色。其独特的设计理念使其在市场上具备较高的竞争力。对于需要高可靠性和耐用性的应用场合,我们强烈推荐使用这款产品。购买和使用时请注意遵守手册中的各项技术规格和安装指导,以确保最佳性能和延长使用寿命。

RTS012N8SHEC03参数

参数
端接 -
额定电流 13A
外壳材料 Thermoplastic
针脚数 8pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
长*宽*高 33.5mm(长度)*26.4mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

RTS012N8SHEC03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS012N8SHEC03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS012N8SHEC03 RTS012N8SHEC03数据手册

RTS012N8SHEC03封装设计

查看详情并下载
Symbol
Footprint
3D Model
