首页  >  产品百科  >  95278-411K06LF

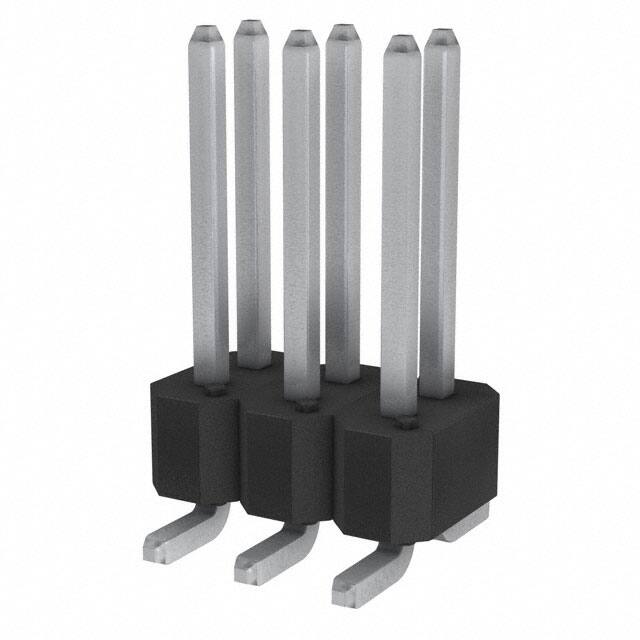

95278-411K06LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 6pin 3A 2μm 锡 黑色 SMD,P=2.54mm 贴片安装 7.62mm(长度)*7.3mm(高度)
供应商型号: Q-95278-411K06LF
供应商: 期货订购
标准整包数: 340
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-411K06LF

95278-411K06LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层Bergstik® II连接器)
    Duplex Plated Bergstik® II Headers是一种适用于板对板、板对线缆、板对离散线和板对柔性互连的应用的电子连接器。这些连接器设计用于垂直一排、两排或三排配置,以及直角一排和两排配置,使其成为广泛用途的理想选择。此外,该产品符合欧盟RoHS指令关于限制有害物质的要求,表明其具有环保特性。

    技术参数


    基本特性:
    - 材料:磷青铜丝(ASTM B-159),高耐热树脂(UL-94-V0)
    - 焊尾:至少100 μ"的锡铅合金(MIL-P-81728),厚度为50 μ"的镍(QQ-N-290,Class 2)
    - 接触区域:根据图纸要求,金镀层厚度按MIL-G-45204标准执行,同时表面覆盖50 μ"的镍(QQ-N-290,Class 2)
    - 外观:其他区域镀50 μ"的镍(QQ-N-290,Class 2)
    电气特性:
    - 绝缘电阻:不小于5,000兆欧(MIL-STD-202,Method 302)
    - 耐电压强度:无弧光击穿、绝缘破坏或漏电流大于1毫安的现象(MIL-STD-1344,Method 3001)
    - 额定电流:3安培
    - 工作温度范围:-65°C 至 +130°C
    机械特性:
    - 单个引脚需承受至少2.0磅的轴向负载(MIL-STD-1344A,Method 2007.1)
    环境条件:
    - 耐温性:暴露于-55°C至+105°C(尼龙)或-65°C至+130°C(PCT、PPS和LCP)之间
    - 恒定湿度测试:在40°C下进行96小时,相对湿度95%
    - 高温寿命:在105°C(尼龙)或130°C(PCT、PPS和LCP)下进行315小时测试
    - 焊接性:蒸汽老化4小时后,接触区域需满足MIL-STD-202,Method 208标准
    - 焊料耐热性:试验条件E下无物理损伤(MIL-STD-202,Method 210B)
    - 回流焊:峰值温度245°C±5°C(对于含铅选项),对于无铅选项则为260°C±5°C(峰值温度),持续时间10秒(IPC/JEDEC J-STD-020C)

    产品特点和优势


    Duplex Plated Bergstik® II Headers提供了卓越的电气和机械性能,确保了长期稳定可靠的工作。其磷青铜材料保证了良好的导电性和耐用性,而高耐热树脂外壳和UL-94-V0认证进一步提升了安全性和可靠性。其多重镀层工艺不仅提高了抗腐蚀能力,还增强了电气连接的稳定性。这种多层防护措施使得该产品能够承受极端环境条件,表现出色的温度适应性和长时间的使用寿命。

    应用案例和使用建议


    在板对板连接器的应用场景中,Duplex Plated Bergstik® II Headers可用于医疗设备、工业自动化、通信设备等领域,为复杂的电子系统提供可靠的信号传输路径。由于其宽广的工作温度范围,适合在极端环境下工作的应用。例如,在医疗设备中,连接器可能需要承受高低温循环和湿气的影响;而在工业自动化设备中,高稳定性和抗震动性能是必须的。
    在实际使用时,建议考虑如下几点以确保最佳效果:
    - 在高温环境中使用时,要确保周围没有额外的热源,以防止过热。
    - 确保正确安装并保持清洁,避免灰尘和杂质影响接触点的稳定性。
    - 定期检查焊接部位,防止长时间使用导致的磨损或损坏。

    兼容性和支持


    根据产品说明,该连接器兼容FCI的Mini PV接头或其他兼容0.025"针的插槽。FCI公司提供了详尽的技术支持文档和实验室报告,涵盖了各种测试和认证结果,用户可以查阅以确保正确安装和使用。

    常见问题与解决方案


    1. 问题:焊接后连接器不稳定。
    - 解决方法:检查焊接工艺,确保焊点均匀且质量良好,避免虚焊或过焊现象。
    2. 问题:接触不良导致信号传输不稳定。
    - 解决方法:检查接触面是否有异物或氧化层,使用专用工具清理后再重新连接。
    3. 问题:外观有划痕或破损。
    - 解决方法:在运输和储存过程中使用保护包装,避免碰撞和摩擦损伤。

    总结和推荐


    Duplex Plated Bergstik® II Headers是一款性能优异的电子连接器,其高稳定性和广泛的适用性使其成为复杂电子系统连接的理想选择。无论是恶劣环境下的医疗设备还是工业自动化系统,它都能提供可靠稳定的连接。因此,推荐在需要高性能、高可靠性的应用中使用该产品。

95278-411K06LF参数

参数
防护等级 -
触头镀层厚度 - 配接 2μm
针脚数 6pin
触头镀层 - 配接
排数 2
颜色 黑色
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
额定电流 3A
长*宽*高 7.62mm(长度)*7.3mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

95278-411K06LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-411K06LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-411K06LF 95278-411K06LF数据手册

95278-411K06LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
