首页  >  产品百科  >  JIC-103C1R2-L102

JIC-103C1R2-L102

产品分类: NTC热敏电阻
厂牌: AMPHENOL
产品描述: 10KΩ ±2% 3977K 自由悬挂 50mm(长度)
供应商型号: AV-A-BENJIC103C1R2L102
供应商: Avnet
标准整包数: 1

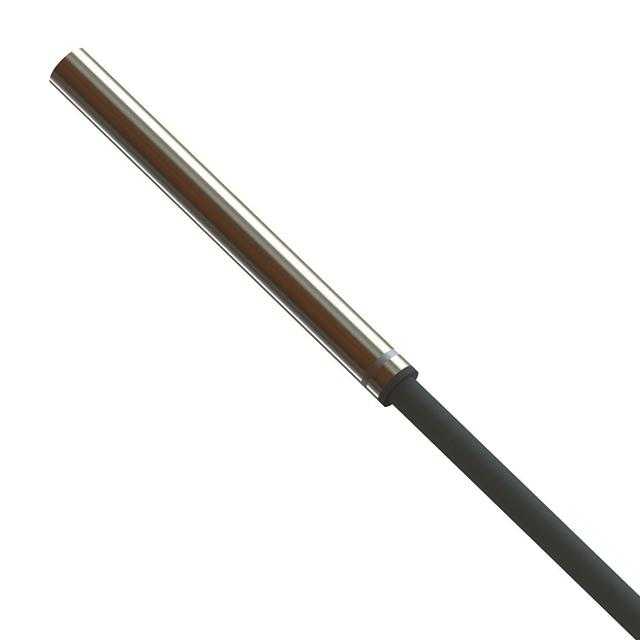

AMPHENOL NTC热敏电阻 JIC-103C1R2-L102

JIC-103C1R2-L102概述

    Overmolded NTC Thermistor: NTC Type JI/JIC

    产品简介


    NTC Type JI/JIC 是一种防水等级达到IP68的热敏电阻,专为恶劣环境下的温度测量而设计。这种热敏电阻被封装在柔性圆形电缆上,其传感部分和延伸电缆一体化热硫化成型,以确保长期稳定性和可靠性。主要功能是精确测量环境温度,适用于通风、制冷、热泵、热水器等多种应用场合。

    技术参数


    - 防护等级:IP68
    - 工作温度范围:-50°C至+105°C(-58°F至221°F),连续工作;最高温度可达125°C(257°F),持续时间最长6小时
    - 热敏电阻类型:NTC
    - 阻值及容差:25°C时,阻值为10kΩ±2%
    - B值:25/85°C时,B值为3977K(NTC Type JI),3969K(NTC Type JIC)
    - 绝缘强度:交流电压3750V
    - 绝缘电阻:在直流电压1000V下大于100MΩ
    - 电缆类型:2 × 0.30 mm²(23 AWG)
    - 导体直径:7 × 0.23 mm(0.30 mm²)

    产品特点和优势


    1. 防水性能:通过IP68等级测试,能够在完全浸入水中仍保持正常工作。
    2. 耐候性:可以承受冻结和解冻循环,确保在极端天气条件下可靠工作。
    3. 电缆长度选择多样:提供从300mm到5000mm的多种电缆长度选择。
    4. 环保材料:采用无卤素电缆,符合RoHS标准。
    5. 一体化结构:传感器头和延长电缆通过热硫化工艺结合成一体,提高结构稳定性。
    6. 不同选项:可根据客户需求定制不同的阻值-温度特性曲线、线长和外壳长度。

    应用案例和使用建议


    - 通风系统:监测风道温度,确保空气流通顺畅。
    - 制冷设备:实时监控冰箱和空调系统的内部温度,保证制冷效果。
    - 热水器:检测水温变化,确保热水供应的稳定性。
    - 户外温度测量:安装在气象站或其他室外环境中,测量准确温度。
    - 家庭供暖:监测地暖系统的温度,防止过热导致的安全隐患。
    使用建议:
    - 在安装过程中要确保电缆不受挤压,以免影响热敏电阻的测量精度。
    - 定期进行温度校准,确保测量数据的准确性。

    兼容性和支持


    - 本产品可与其他电气控制系统兼容,便于集成使用。
    - 厂商提供全面的技术支持和服务,包括安装指导、维护保养和技术咨询。

    常见问题与解决方案


    - Q:如何确认热敏电阻的工作状态?
    A: 可通过万用表测量其阻值来判断是否正常工作。
    - Q:如果测量温度不准确怎么办?
    A: 检查安装位置是否合适,避免外界干扰因素,必要时重新校准。
    - Q:如何清洗热敏电阻?
    A: 使用干净的湿布轻轻擦拭,避免使用腐蚀性清洁剂。

    总结和推荐


    NTC Type JI/JIC 热敏电阻以其卓越的防水性能、广泛的温度范围、高度可靠的设计和良好的兼容性,在各种苛刻环境下表现出色。对于需要高精度温度测量的应用场合,它是一个理想的选择。无论是工业生产还是家用设备,都强烈推荐使用这款高性能热敏电阻。

JIC-103C1R2-L102参数

参数
25℃时的电阻值 10KΩ
精度 ±2%
额定功率 -
B25/50 -
B25/85 3977K
B25/75 -
B值容差 -
B0/50 -
B25/100 -
长*宽*高 50mm(长度)
安装方式 自由悬挂
零件状态 在售

JIC-103C1R2-L102厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

JIC-103C1R2-L102数据手册

厂牌 PDF简要描述 下载
AMPHENOL NTC热敏电阻 AMPHENOL JIC-103C1R2-L102 JIC-103C1R2-L102数据手册

JIC-103C1R2-L102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
11+ $ 16.6741 ¥ 147.5656
33+ $ 16.5291 ¥ 146.2824
库存: 100
起订量: 11 增量: 1
交货地:
最小起订量为:11
合计: ¥ 1623.22
