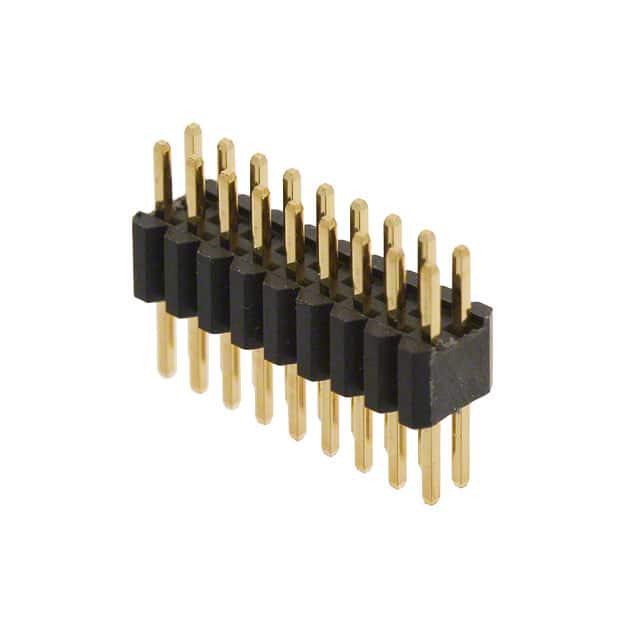

20021111-00018T4LF

厂牌: AMPHENOL
产品描述: 18pin 1.27mm 2 1.27mm Header,Push-Pull 1A 250nm 金 黑色 通孔安装 11.43mm(长度)*3.4mm(高度)
供应商型号: N-20021111-00018T4LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 20021111-00018T4LF

20021111-00018T4LF概述

    MINITEK 127TM 产品技术手册

    1. 产品简介


    MINITEK 127TM 是一款专为电子应用设计的连接器系统,适用于多种不同的应用场景。该系统包含多种类型的垂直和直角通过孔(TH)和表面贴装(SMT)接头以及扁平电缆IDC插座。该系列提供了广泛的插针数量选择,能够满足不同电子设备的连接需求。广泛应用于消费电子、工业自动化、通信基础设施等领域。

    2. 技术参数


    MINITEK 127TM 连接器的主要技术规格如下:
    | 参数 | 值 |

    | 电流额定值 | 1 A 持续 |
    | 绝缘电阻 | ≥ 1 x 10² MΩ |
    | 接触电阻 | ≤ 30 mΩ |
    | 耐压测试电压 | 500 V |
    | 额定电压 | 125 V |
    | 操作温度范围 | -40°C 至 +85°C |
    | 环境等级 | UL 94 V-0 |
    | 焊接条件 | 能承受260°C峰值温度10秒|

    3. 产品特点和优势


    - 材料耐用性: MINITEK 127TM 采用高耐热、阻燃的黑色热塑性塑料制造外壳,且具备UL 94 V-0等级,确保在高温和火焰条件下仍能保持良好的机械性能。
    - 高性能接触件: 使用铜合金材质并经过金镀层处理(1.0 µm镍上镀1.0 µm金),保证优异的导电性和长期可靠性。
    - 宽广的操作温度范围: MINITEK 127TM 在极端温度条件下表现稳定,能够在-40°C至+85°C范围内正常运行,适合于恶劣环境下的使用。
    - 高机械性能: 具备高达100次的插拔循环耐久度,确保长期稳定工作。
    - 符合RoHS标准: 符合欧盟RoHS标准,环保安全。

    4. 应用案例和使用建议


    MINITEK 127TM 的应用领域十分广泛,尤其适合小型电子设备的设计者,例如手机、笔记本电脑、手持式设备、可穿戴设备和小型控制面板等。
    使用建议:
    - 布局建议: 确保合理设计印刷电路板上的焊盘,以适应不同规格的接头。对于TH接头,需预留足够的空间用于焊接。
    - 金镀层保护: 建议采用金镀层以延长使用寿命并减少氧化影响。
    - 匹配应用: 在选择时考虑插针数和间距,以便与目标设备的电气接口相匹配。

    5. 兼容性和支持


    MINITEK 127TM 与其他电子元器件具有良好的兼容性,可以轻松集成到现有的电子设计中。FCI公司提供详细的技术文档和支持服务,帮助客户快速熟悉产品并进行正确的安装和维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法正确插入 | 检查是否有异物阻碍或接头是否对准 |
    | 长时间使用后接触不良 | 清洁接头并检查金镀层状况 |
    | 插拔次数超过规定次数 | 更换新的连接器 |

    7. 总结和推荐


    MINITEK 127TM 连接器凭借其出色的性能、耐用性和灵活性,在众多电子应用中展现出卓越的表现。无论是用于复杂多变的小型设备还是需要高可靠性的工业应用,MINITEK 127TM 都是一个理想的选择。因此,强烈推荐使用这款产品以提升您的电子产品性能和用户体验。
    以上是基于提供的PDF内容所整理的MINITEK 127TM 连接器的技术手册概述。希望对您有所帮助。

20021111-00018T4LF参数

参数
针脚数 18pin
间距-配接 1.27mm
排数 2
排距 1.27mm
颜色 黑色
类型 Header,Push-Pull
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 250nm
额定电流 1A
长*宽*高 11.43mm(长度)*3.4mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
