PC16SV-10IP18-104A2020-I-TA

厂牌: AMPHENOL
产品描述: 100KΩ ±20% 200mW ±300ppm/℃ 线性 面板安装 16mm*16mm*8mm
供应商型号: 10B-3128405-4
供应商: 国内现货
标准整包数: 1
AMPHENOL 电位器及其他可变电阻器 PC16SV-10IP18-104A2020-I-TA

PC16SV-10IP18-104A2020-I-TA概述


    产品简介

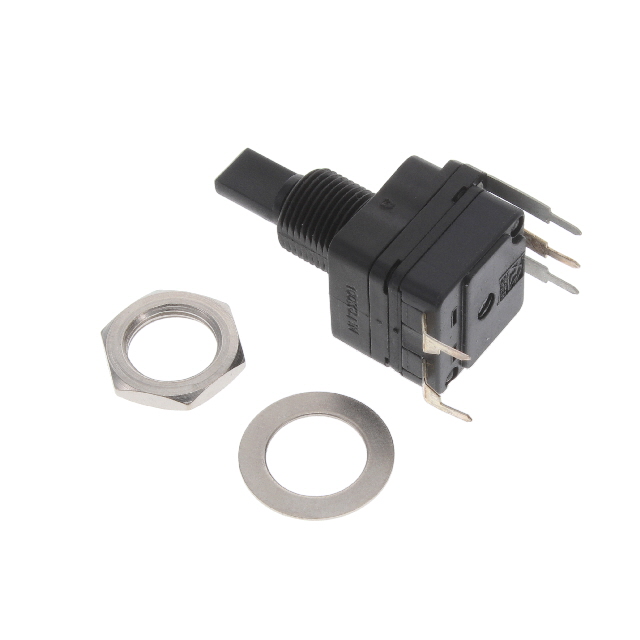

    产品名称:PC-16 16 mm碳膜电位计
    产品类型:机械式电位计
    主要功能:
    - 用于调节电路中的电压,提供精准的位置反馈和控制。
    - 内置旋转式调节机构,支持多种不同的旋转角度和扭矩输出。
    - 可选配不同类型的端子和安装方式,以满足不同的应用需求。
    应用领域:
    - 工业自动化控制系统
    - 消费电子设备(如音量控制)
    - 测量仪器仪表
    - 医疗设备(需咨询确认)

    技术参数


    机械规格:
    - 驱动扭矩范围:0.5至1.5 Ncm(0.7至2.1 in-oz)
    - 最大驱动扭矩:> 40 Ncm(> 56 in-oz)
    - 轴向推力和拉力:> 25 N
    - 最大锁紧扭矩(止动扭矩):< 80 Ncm(< 112 in-oz)
    - 旋转角度:电气旋转角度为280°±20°;机械旋转角度为300°±5°
    电气规格:
    - 相等噪声电阻:≤ ± 20%
    - 工作温度范围:-25°C至70°C(-13°F至158°F),特殊情况下可达85°C
    - 最大电压:250 VDC(线性);125 VDC(非线性)
    - 额定功率:50°C时,线性模式下为0.2 W;非线性模式下为0.1 W

    产品特点和优势


    特点:
    - 精准的旋转角度控制,适用于高精度要求的应用场合。
    - 采用自熄灭材料,符合UL 94-V0标准,提高安全性。
    - 多种终端和安装选项,便于灵活应用。
    - 可定制不同的阻值范围,满足不同应用的需求。
    优势:
    - 高稳定性和可靠性,适合长期工业应用。
    - 支持多种工作温度范围,适应不同环境条件。
    - 灵活的连接方式和高度定制化能力,便于集成到各种系统中。

    应用案例和使用建议


    应用场景:
    - 在自动化设备中作为位置传感器使用,以监测和调整设备的工作状态。
    - 用于消费电子设备中的音量控制,确保用户能够精确调节声音大小。
    使用建议:
    - 由于电位计的旋转角度范围较宽,建议在设计过程中考虑使用限位装置以避免过度旋转导致的损坏。
    - 在高温环境下使用时,需要特别注意电位计的额定功率,避免因过热而导致损坏。

    兼容性和支持


    兼容性:
    - 与大多数标准PCB板兼容,可直接安装于电路板上。
    - 支持多种终端类型(如焊片、接线端子等),易于与现有系统集成。
    支持:
    - 由制造商提供全面的技术支持和服务。
    - 如需定制化需求,可联系制造商进行详细的咨询和技术支持。

    常见问题与解决方案


    常见问题:
    1. 问题:电位计在使用过程中出现接触不良。
    解决方案:检查焊接点是否牢固,必要时重新焊接。确保电位计的安装正确无误,避免外力导致接触不良。
    2. 问题:电位计在高温环境下工作异常。
    解决方案:检查工作环境温度是否超出电位计的额定温度范围,确保电位计在规定的温度范围内使用。如果需要在高温环境下工作,可选择高温版本的电位计。

    总结和推荐


    总结:
    - PC-16 16 mm碳膜电位计具有高精度、宽工作温度范围和多样的配置选项,适用于多种工业和消费级应用。
    - 该电位计具有高稳定性、可靠性和良好的抗干扰性能,是理想的工业控制系统和消费电子产品中的核心组件。
    推荐:
    - 该产品非常适合对精度和稳定性有较高要求的应用场合。推荐在需要精细控制和高可靠性的系统中使用。
    - 用户可以根据自己的具体需求选择合适的配置,从而实现最佳的应用效果。

PC16SV-10IP18-104A2020-I-TA参数

参数
电阻值 100KΩ
精度 ±20%
额定功率 200mW
温度系数 ±300ppm/℃
额定电压 -
锥度 线性
长*宽*高 16mm*16mm*8mm
安装方式 面板安装
零件状态 在售
包装方式 散装

PC16SV-10IP18-104A2020-I-TA厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PC16SV-10IP18-104A2020-I-TA数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PC16SV-10IP18-104A2020-I-TA PC16SV-10IP18-104A2020-I-TA数据手册

PC16SV-10IP18-104A2020-I-TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 51.1992
10+ ¥ 50.9381
20+ ¥ 50.9133
24+ ¥ 48.8767
40+ ¥ 48.8529
1000+ ¥ 32.147
库存: 22
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.19
