48-7191-1

产品分类: 圆形连接器-配件
厂牌: AMPHENOL

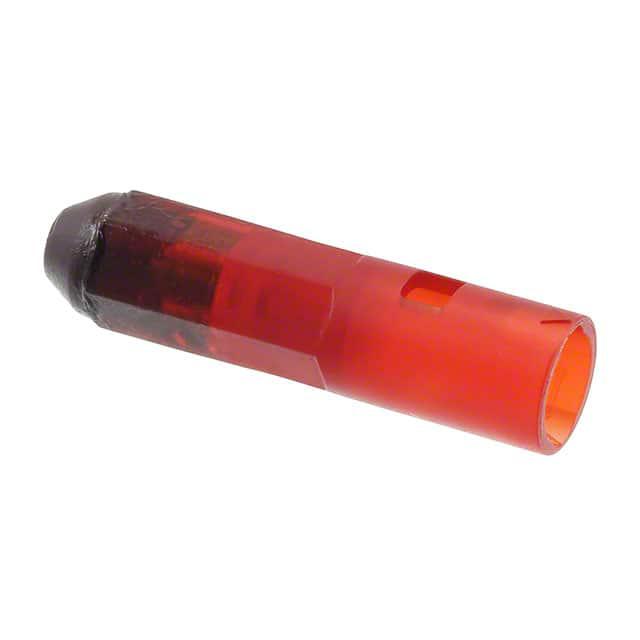

产品描述: 红色 Wire Splice,Receptacle 支架安装 29.71mm*7.62mm*7.62mm
供应商型号: WES-48-7191-1
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器-配件 48-7191-1

48-7191-1概述

    Amphenol Aerospace 48系列线束连接器技术手册

    1. 产品简介


    Amphenol Aerospace 的 48 系列线束连接器是一种低成本、节省空间的设计,适用于各种应用场合。这种连接器通过简单的推合式接插/旋转式拔出设计,为许多设计需求提供了简单而高效的解决方案。它采用了标准的 M39029/31-229 针脚和 M39029/32-248 插座接触件,并结合了环境密封垫圈。金属锁紧套、标准 MIL-DTL-26500 接触件可拆卸工具以及低成本、重量节约及空间节约的设计使这款连接器在市场上具有显著的优势。

    2. 技术参数


    - 连接方式:推合式接插 / 旋转式拔出
    - 接触件型号:M39029/31-229 针脚、M39029/32-248 插座
    - 安装方式:环境密封垫圈
    - 锁紧机制:金属锁紧套
    - 接触件可拆卸工具:符合 MIL-DTL-26500 标准
    - 最大直径:插头 0.658 英寸(0.492 参考),插座 0.492 英寸(0.658 参考)
    - 最大高度:1.170 英寸
    - 适用线径:16号

    3. 产品特点和优势


    - 简便设计:推合式接插 / 旋转式拔出,易于操作且减少误操作。
    - 兼容性强:采用标准接触件,确保与其他设备和系统的良好兼容性。
    - 密封性能:配备环境密封垫圈,确保在恶劣环境下的稳定工作。
    - 低成本高效益:利用金属锁紧套和可拆卸工具,提高整体效率。
    - 重量轻、体积小:采用优化设计,节省安装空间,减轻重量。

    4. 应用案例和使用建议


    48 系列线束连接器适用于各种工业自动化设备、航空器及地面车辆中的电路连接。例如,在航空航天领域中,它们可以用于飞机上的电气系统;在汽车制造中,可以用于车辆电气线路的连接。
    使用建议:
    - 在接插前检查密封圈是否完好无损。
    - 使用适当的工具进行插拔操作,避免损坏连接器。
    - 定期检查连接器的工作状态,及时更换磨损部件。

    5. 兼容性和支持


    这款连接器采用了标准接触件设计,确保与其他相关设备的良好兼容性。Amphenol Aerospace 提供了详尽的技术支持和维护服务,用户可以通过电话或官网联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题:插头无法顺利插入插座。
    解决办法:检查连接器的对齐标志,确保正确对齐。

    - 问题:密封圈出现破损。
    解决办法:更换新的密封圈,并确保新旧密封圈型号一致。

    7. 总结和推荐


    总的来说,Amphenol Aerospace 的 48 系列线束连接器以其成本低廉、易于操作和优异的环境密封性能等特点在市场上占有重要地位。其设计符合多种工业标准,适用于广泛的工业应用。因此,我强烈推荐使用该产品,特别是在那些需要高效、可靠电气连接的应用场景中。

48-7191-1参数

参数
外壳尺寸 - 插件 -
颜色 红色
材料 -
配件类型 Wire Splice,Receptacle
长*宽*高 29.71mm*7.62mm*7.62mm
安装方式 支架安装
应用等级 军用级
零件状态 在售
包装方式 散装

48-7191-1厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

48-7191-1数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器-配件 AMPHENOL 48-7191-1 48-7191-1数据手册

48-7191-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
