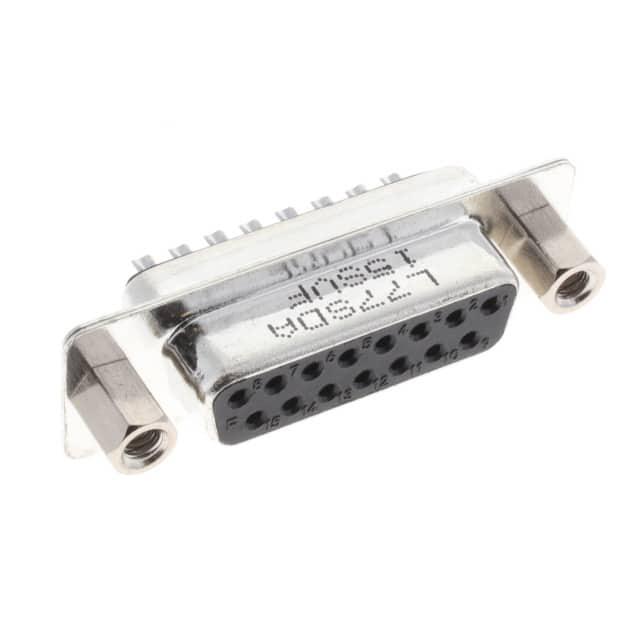

L77SDA15SVF

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle 焊盘 2 15pin Steel,Tin Plated 3A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 3727274
供应商: 海外现货
标准整包数: 1
AMPHENOL D-Sub 连接器 L77SDA15SVF

L77SDA15SVF概述


    产品简介


    Amphenol的“SD”系列提供了一系列高品质的电子连接器,主要用于工业、电信及任何行业标准的输入/输出(I/O)连接。本系列的特点是精度成型的接触件和具有闭入口接触腔的绝缘体,这些特性确保了连接器在各种严苛环境下的稳定性和可靠性。此外,这些连接器通过经济实惠的焊接杯式终端实现成本效益。

    技术参数


    材料与镀层
    - 壳体:钢,镍镀层上锡
    - 绝缘体:填充玻璃的热塑塑料,UL 94V-0
    - 接触件:黄铜,接触区域选择性金镀;终端区域为最小1.27μm(50μ”)镍镀层下最小2.54μm(100μ”)锡
    - 后插入件:黄铜,最小2.54μm(100μ”)镍镀层
    - 螺旋锁:黄铜,最小2.54μm(100μ”)镍镀层
    电气数据
    - 电流额定值:标准密度5A,高密度3A
    - 电压额定值:250V AC/rms 50Hz
    - 耐电压:1000V AC/rms 50Hz持续一分钟
    - 绝缘电阻:500V DC下1000MΩ
    - 接触电阻:最大20mΩ
    气候数据
    - 工作温度范围:-55°C至+125°C
    - 盐雾测试:24小时
    机械数据
    - 单个接触件插入力:最大0.54kg(1.19lb)
    - 单个接触件拔出力:标准密度最小0.06kg(0.13lb),高密度最小0.02kg(0.044lb)
    - 插拔力:单位为kg(lb)
    规格
    - UL文件编号:E149426
    - 连接器根据MIL C24308标准

    产品特点和优势


    - 精度成型的接触件:确保了高度一致的电接触,减少了信号传输过程中的损耗。
    - 经济实惠:通过采用焊接杯式终端降低了成本,使其适用于多种商业应用。
    - 宽工作温度范围:能够适应从-55°C到+125°C的极端环境,非常适合工业应用。
    - 高性能材料:使用优质材料确保了长期使用的稳定性和可靠性。

    应用案例和使用建议


    在工业自动化领域,SD系列连接器被广泛用于传感器、执行器和控制系统之间的数据传输。例如,在一个智能工厂中,这些连接器可以确保机器人手臂和中央控制器之间的数据传输稳定可靠。在电信领域,它们可以用于基站与天线之间的信号传输。
    使用建议:
    - 在高振动环境中使用时,建议添加防震措施以保护连接器免受损坏。
    - 需要定期检查接触件是否有磨损迹象,确保良好的电接触。

    兼容性和支持


    这些连接器符合工业标准,可以轻松与现有系统集成。制造商提供技术支持,包括安装指导和技术咨询,帮助用户更好地利用这些连接器的优势。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方法:检查接触件是否有污染或磨损,必要时更换接触件。

    2. 问题:连接器插拔困难
    - 解决方法:检查是否正确对齐插头和插座,避免过度用力导致损坏。

    总结和推荐


    Amphenol的“SD”系列连接器凭借其高精度成型接触件、经济实惠的焊接杯式终端以及广泛的温度适应能力,在工业和电信领域具有显著的应用优势。推荐给需要高性能、高可靠性的连接解决方案的用户。如果您的项目需要一个既能承受恶劣环境又成本合理的连接器,那么这款产品无疑是一个值得考虑的选择。

L77SDA15SVF参数

参数
颜色 黑色
端接 焊盘
额定电流 3A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
类型 Female Sockets,Receptacle
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

L77SDA15SVF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L77SDA15SVF数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L77SDA15SVF L77SDA15SVF数据手册

L77SDA15SVF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.5494
10+ ¥ 8.0654
70+ ¥ 7.0975
560+ ¥ 7.0975
1050+ ¥ 7.0975
库存: 28
起订量: 6 增量: 0
