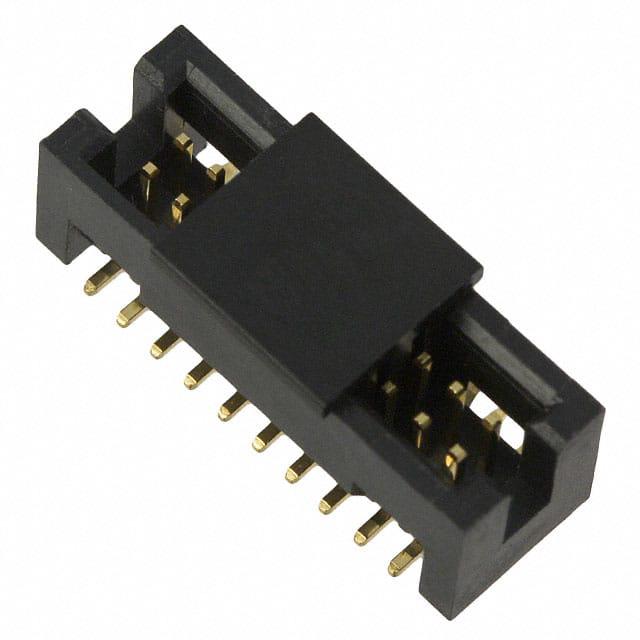

20021221-00020T1LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 1.27mm 2 20pin 1A 金 黑色 贴片安装 15.69mm(长度)
供应商型号: Q-20021221-00020T1LF
供应商: 期货订购
标准整包数: 1406
AMPHENOL 矩形连接器 - 针座 - 公插针 20021221-00020T1LF

20021221-00020T1LF概述

    MINITEK 127TM 技术手册解析

    1. 产品简介


    MINITEK 127TM 是一种模块化系统,广泛应用于电子连接领域。该系列产品主要包括垂直通孔、直角通孔、垂直表面贴装(SMT)、直角SMT以及叠层等类型的接头和插座。它们的设计目的是为了满足多种应用场合的需求,如汽车电子、电信基础设施和消费及工业电子产品等领域。

    2. 技术参数


    MINITEK 127TM 系列产品的技术参数如下:
    - 物理特性:
    - 外壳材料:高温黑色热塑塑料
    - 阻燃等级:UL 94 V-0
    - 插针材质:铜合金
    - 表面镀层:1微米(40微英寸)镍上金
    - 电气性能:
    - 连续电流承载能力:1安培
    - 绝缘电阻:最小值为1 x 10^2兆欧姆
    - 接触电阻:最大值为30毫欧姆
    - 耐压电压:500伏特
    - 电压等级:125伏特
    - 机械性能:
    - 寿命循环次数:100次
    - 操作温度范围:
    - -40°C至+85°C
    - 包装方式:
    - 标准包装:管式
    - 可选包装:管式加抓手盖、盘带式(可选)

    3. 产品特点和优势


    MINITEK 127TM 系列产品具有以下独特功能和优势:
    - 高可靠性:产品经过多次循环测试,保证耐用性。
    - 宽温区适应性:-40°C到+85°C的操作温度范围使产品适用于各种恶劣环境。
    - 高性能电气特性:高阻燃等级和优异的绝缘、接触和耐压性能。
    - 灵活多样的安装方式:提供垂直通孔、直角通孔、垂直SMT等多种安装选项。

    4. 应用案例和使用建议


    MINITEK 127TM 系列产品典型的应用案例包括:
    - 车载电子:车载导航、娱乐系统、安全控制系统等。
    - 电信基础设施:基站、服务器、交换机等。
    - 消费电子:家用电器、音响设备等。
    - 工业控制:工业自动化、机器人控制、传感器网络等。
    使用建议:
    - 在设计电路板布局时,确保适当的散热措施以应对大电流情况。
    - 使用适当的工具进行焊接操作,避免损坏插针和外壳。
    - 定期检查连接器的工作状态,确保稳定可靠。

    5. 兼容性和支持


    MINITEK 127TM 系列产品与其他标准电子元器件高度兼容,可以轻松集成到现有的设计中。厂商提供了详细的技术支持和维护文档,确保客户能够获得最佳的使用体验。例如,参考信息中提供了详细的产品图纸、规范和包装规格,方便工程师在设计和生产过程中查阅。

    6. 常见问题与解决方案


    根据技术手册中的常见问题及其解决方案,以下是几个可能遇到的问题及其具体解决办法:
    - 问题:插针在焊接后出现弯曲
    - 解决方案:在焊接过程中使用适当的工具和手法,确保焊点平滑且插针不受损。
    - 问题:产品在长时间使用后出现接触不良
    - 解决方案:定期清洁和检查连接器,确保插针和插座无氧化物或其他污染物影响接触性能。
    - 问题:在特定环境下电气性能下降
    - 解决方案:确保产品操作环境符合手册中的温度和湿度要求,必要时采取额外的防护措施。

    7. 总结和推荐


    综上所述,MINITEK 127TM 系列产品是一款设计先进、性能优良的电子连接器。其广泛的适用范围、高可靠性以及全面的支持使其成为多个领域中的理想选择。强烈推荐给需要高性能连接解决方案的工程师和技术人员。通过仔细遵循手册中的指导和建议,用户可以最大限度地发挥产品的潜力,实现最佳的电气和机械性能。

20021221-00020T1LF参数

参数
颜色 黑色
触头镀层厚度 - 配接 -
针脚数 20pin
防护等级 -
间距-配接 1.27mm
类型 Header,Push-Pull
额定电流 1A
触头镀层 - 配接
排数 2
长*宽*高 15.69mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

20021221-00020T1LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021221-00020T1LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 20021221-00020T1LF 20021221-00020T1LF数据手册
