PT10MV10-504A2020-S

厂牌: AMPHENOL
产品描述: 500KΩ ±20% 150mW ±300ppm/℃ 线性 200V 通孔安装 10.3mm(长度)*4.8mm(高度)
供应商型号: 531-PT10MV-500K-S
供应商: Mouser
标准整包数: 1

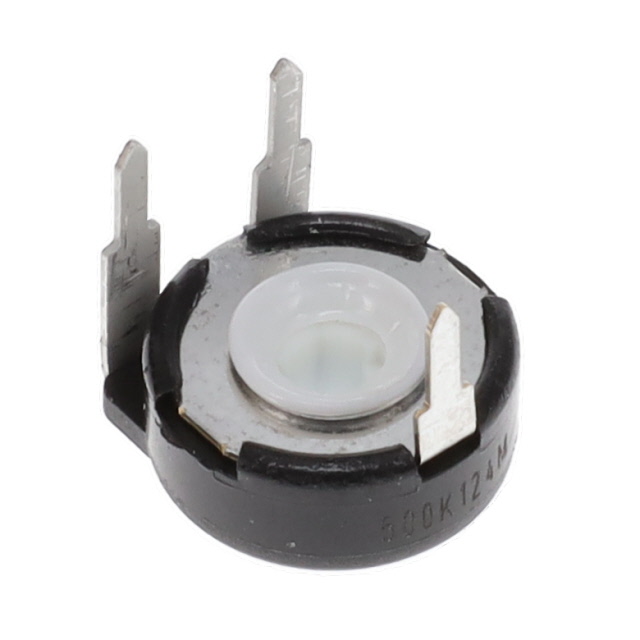

AMPHENOL 电位器及其他可变电阻器 PT10MV10-504A2020-S

PT10MV10-504A2020-S概述

    PT10 10mm Carbon Potentiometer: A Comprehensive Overview

    1. 产品简介


    PT10系列是一款10mm碳电阻电位计,特别适用于需要频繁调整的应用场合。其独特的无轴设计允许采用不同的操作机制,如定制的轴、电机控制或人机界面调整。此电位计可应用于频率、电动机转速变化或音量调节等多种变量输出的控制。该产品广泛应用于测试和测量设备、消费电子产品、家用电器、小型发动机、机器人、运动控制器以及医疗设备控制面板等领域。

    2. 技术参数


    - 电气旋转角度:2°
    - 扭矩:旋转止动时为0.4到2 Ncm(0.6到2.7英寸-盎司),旋转停止时大于5 Ncm(<7英寸-盎司)
    - 机械旋转角度:235° ± 5°,220° ± 20°
    - 循环次数:最高可达10万次
    - 电阻范围:100 Ω到5MΩ(1.0-2.0-2.2-2.5-4.7-5.0 十进制倍增)
    - 最大电压:无焊线时为100VDC,带焊线时为200VDC
    - 额定功率:在50℃时为0.15W(带焊线)和0.07W(无焊线)
    - 线性性:±30%
    - 残余电阻:5分钟内≤0.5% Rn,3分钟内≤3% Rn
    - 工作温度:-25°C到+70°C(根据具体应用,最高可至85°C)

    3. 产品特点和优势


    - 碳电阻元件:提供了高稳定性和精确度。
    - 防尘密封:保护内部组件不受灰尘影响。
    - 聚酯基底:增加了耐用性和耐化学腐蚀性。
    - 可选低扭矩版本:降低了手动调整的难度。
    - 特殊刻度:可根据需求提供不同类型的线性、对数和反向对数刻度。
    - 机械止动装置:防止意外移动,确保位置稳定性。

    4. 应用案例和使用建议


    PT10电位计在工业自动化、消费电子、医疗器械等多个领域都有广泛应用。例如,在机器人和工业自动化中,PT10可用于精细位置控制;在消费电子中,可用于音量控制或调节灯光亮度。建议用户在设计电路时考虑到具体应用需求,选择合适的阻值范围和安装方式。此外,为了确保最佳性能,建议定期进行维护检查,并确保操作环境符合技术手册中的要求。

    5. 兼容性和支持


    PT10系列电位计具备广泛的兼容性,可以方便地集成到各种不同的电子系统中。此外,Piher Sensing Systems提供全面的技术支持,包括产品定制服务和售后维修。如有特殊需求,用户可通过技术支持渠道联系Piher获取更多信息。

    6. 常见问题与解决方案


    - 问题一:扭矩过大导致难以手动调整。
    解决方案:选择低扭矩版本以降低调整难度。
    - 问题二:电阻值随时间变化,影响精度。
    解决方案:选用高质量材料,避免长时间暴露于高温或潮湿环境中。
    - 问题三:无法实现预期的步进输出。
    解决方案:根据具体应用需求,定制特定的阻值范围和步进输出配置。

    7. 总结和推荐


    PT10 10mm碳电阻电位计凭借其高精度、耐用性和广泛的适用性,成为众多应用场景的理想选择。其优秀的性能表现和广泛的功能使得该产品在市场上具有较高的竞争力。对于需要频繁调整的工业和消费电子产品来说,PT10是一个值得信赖的选择。因此,我们强烈推荐用户在设计相关产品时考虑使用PT10电位计。

PT10MV10-504A2020-S参数

参数
电阻值 500KΩ
精度 ±20%
额定功率 150mW
温度系数 ±300ppm/℃
额定电压 200V
锥度 线性
长*宽*高 10.3mm(长度)*4.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT10MV10-504A2020-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT10MV10-504A2020-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PT10MV10-504A2020-S PT10MV10-504A2020-S数据手册

PT10MV10-504A2020-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7245 ¥ 6.122
10+ $ 0.6118 ¥ 5.1697
100+ $ 0.495 ¥ 4.1828
500+ $ 0.4309 ¥ 3.6413
1000+ $ 0.3985 ¥ 3.3675
2000+ $ 0.364 ¥ 3.0755
10000+ $ 0.3371 ¥ 2.8481
24000+ $ 0.3297 ¥ 2.786
库存: 5966
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.12
