97-3057-10-6

厂牌: AMPHENOL

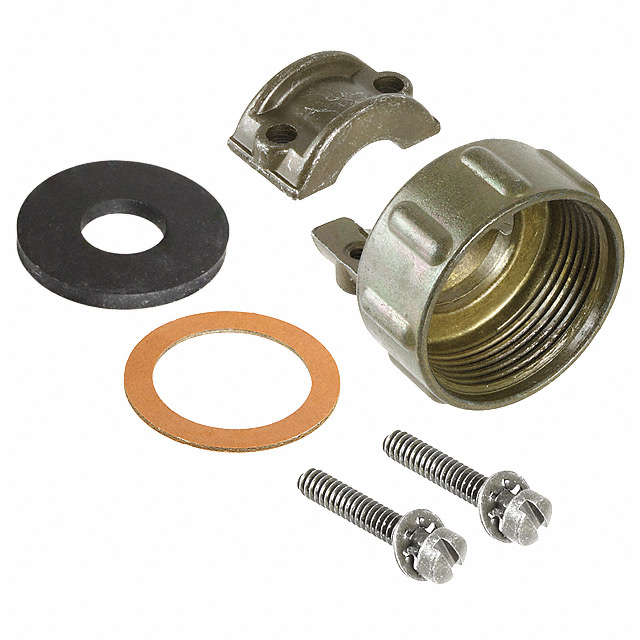

产品描述: 缆线夹 1-20 铬酸盐 锌 橄榄绿 11.12mm 180° 夹子安装,导线安装,螺纹安装 28.58mm(长度)*30.15mm(高度)
供应商型号: 2119250
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器-后壳和电缆夹 97-3057-10-6

97-3057-10-6概述

    Amphenol 97 Series Standard Cylindrical Connector

    产品简介


    Amphenol 97系列是一款广泛应用于多种工业领域的标准圆柱形连接器。其设计遵循MIL-5015规范,主要功能是提供可靠的电气连接。这一系列连接器被广泛用于工厂自动化、机器人技术、机床工具、仪器仪表、焊接设备和医疗设备等领域。Amphenol 97系列连接器通过了UL和CSA的认可,确保了其在各种复杂环境下的可靠性和安全性。

    技术参数


    - 接触配置: 多种不同的接触配置,支持1到52个电路,具体配置参见第6至11页的插件图表。
    - 电气特性: 支持高电压(高达17KVAC/24KVDC), 触点间距灵活,接触大小从1/16英寸到3/16英寸不等。
    - 环境适应性: 工作温度范围为-55°C至+125°C,具备环境密封能力。
    - 材料: 壳体组件由高强度铝合金制成,以提供良好的强度和环境防护。
    - 认证: 通过UL和CSA认证。

    产品特点和优势


    - 低成本: 适用于一般用途,性价比高。
    - 环境适应性: 可选的环境版本(如417后缀),增强了密封性和可靠性。
    - 接口选择: 大量的壳体样式和插件模式选择,灵活性高。
    - 耐用性: 高强度设计,适用于严苛的工业环境。
    - 兼容性: 可以与现有97系列及MIL-5015连接器互换。

    应用案例和使用建议


    - 工厂自动化和机器人技术: 适合于高电流负载和低电流功能的应用。
    - 医疗设备: 保证高精度连接,减少故障率。
    - 焊接设备: 耐受高温和机械应力,保障长时间稳定运行。
    使用建议:
    - 对于多种不同功能的连接器,可通过交替插件位置避免交叉配接。
    - 根据需求选择合适的插座类型,例如直插式或角插式。
    - 考虑壳体结构的选择:整体壳体结构提供更高的强度和空间节省;分体壳体则方便检查内部接线。

    兼容性和支持


    - 兼容性: 与现有的97系列和MIL-5015连接器具有互换性。
    - 支持服务: Amphenol提供全方位的技术支持和售后服务,确保用户在使用过程中获得帮助。

    常见问题与解决方案


    - 问题: 插座和插头不匹配
    - 解决方案: 确认使用的插件模式和壳体类型正确,或者考虑交替插件位置。
    - 问题: 连接器无法正确连接
    - 解决方案: 检查接触配置和接触间距,确认正确的连接方式。
    - 问题: 连接器出现腐蚀
    - 解决方案: 使用适当的电镀和防腐处理,如锌合金电镀。

    总结和推荐


    Amphenol 97系列标准圆柱形连接器凭借其多样化的设计选项、高可靠性、环境适应性和强大的技术支持,在众多工业应用中表现出色。特别是在高要求环境下,如工厂自动化和医疗设备中,该连接器的多功能性和耐用性使其成为理想的选择。因此,强烈推荐使用这款连接器。
    更多详细信息和技术规格,欢迎访问官方网站或联系当地销售代表。

97-3057-10-6参数

参数
电缆出口 180°
螺丝尺寸 1-20
电缆开口 11.12mm
类型 缆线夹
颜色 橄榄绿
镀层 铬酸盐
材料
长*宽*高 28.58mm(长度)*30.15mm(高度)
安装方式 夹子安装,导线安装,螺纹安装
应用等级 军用级
零件状态 在售
包装方式 散装

97-3057-10-6厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3057-10-6数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器-后壳和电缆夹 AMPHENOL 97-3057-10-6 97-3057-10-6数据手册
