97-3057-1016-1

厂牌: AMPHENOL
产品描述: Amphenol 电缆夹
供应商型号: 1808990
供应商: 海外现货
标准整包数: 1

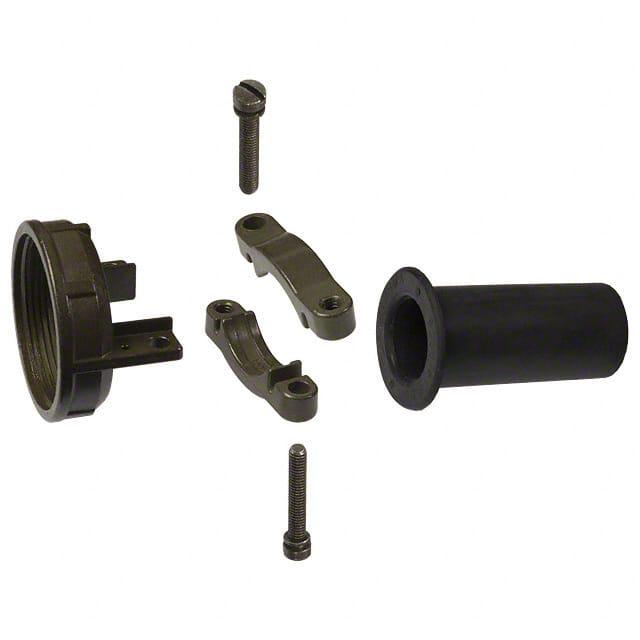

AMPHENOL 圆形连接器-后壳和电缆夹 97-3057-1016-1

97-3057-1016-1概述

    Amphenol® 97 系列标准圆柱形连接器

    产品简介


    Amphenol® 97 系列标准圆柱形连接器是一款适用于多种工业应用的低成本、非环境密封型连接器。该系列连接器采用螺纹耦合设计,配备硬电介质插入件,广泛应用于汽车、机器人、机床和焊接行业,同时也适用于从重型设备到心电图(ECG)监测电缆的众多商业应用。其壳体组件由高质铝合金制成,提供了优异的强度和环境防护能力。

    技术参数


    - 认证:UL 认证,CSA 认证,TÜV 认证
    - 电气特性:低至中等电压和电流等级,最高可达17KVAC/24KVDC(高压)
    - 工作温度范围:-55°C 至 +125°C
    - 接触材料:镀银带预焊锡杯,可选镀金
    - 机械特性:单键/槽极化设计,无旋转触点
    - 外壳风格:提供六种不同的外壳风格
    - 安装方式:适用于墙壁安装、未安装应用、箱式/面板安装
    - 接头样式:直插式和角度式插头

    产品特点和优势


    - 成本效益:为低至中等成本的应用提供了理想的互连解决方案
    - 多用途:广泛选择的外壳样式和插入模式,满足各种应用需求
    - 环保:提供镉或非镉(环保锌合金)的多种镀层选项
    - 可靠性:耐用的设计,经过现场验证的性能,可用于严苛环境
    - 兼容性:与现有的 97 系列和 SAE AS50151 连接器互换使用

    应用案例和使用建议


    Amphenol® 97 系列连接器广泛应用于各种工业环境中,如汽车制造、机器人装配线和重型机械设备。例如,在一个复杂的机器人装配线上,多个相同的连接器被用于不同的电气功能。为了避免错误接插(交叉接插),可以使用不同角度的插入位置,以确保每个连接器具有特定的功能。根据具体的空间限制,可以选择直插式或角度式插头,以便于电缆的进入方向。

    兼容性和支持


    Amphenol 97 系列连接器与现有的 97 系列和 SAE AS50151 连接器具有互换性。此外,还提供了丰富的配件,如电缆夹具、保护帽、导管适配器和面板垫圈,以增强其适应性。用户可以通过本地的 Amphenol 销售办事处或授权分销商获得全面的技术支持和服务。

    常见问题与解决方案


    - 问题1:如何确定所需的插入件?
    解决方案:根据连接的电线数量和尺寸选择合适的插入件。具体可以参考手册中的表格,选择适合的插入件型号。

    - 问题2:如何避免交叉接插?
    解决方案:使用不同角度的插入位置或订购定制的插入件,确保每个连接器具有唯一功能。

    - 问题3:如何选择插头和插座?
    解决方案:将插座用于电源侧,以减少误操作带来的风险。插座在编号时会加上字母"S",而插头则加上字母"P"。

    总结和推荐


    总体而言,Amphenol® 97 系列标准圆柱形连接器在功能和适用性方面表现出色,特别适合需要低成本且可靠互连解决方案的工业应用。通过其广泛的选件和配件支持,该系列产品能够轻松应对各种复杂的应用环境。对于需要高性能、可靠且多功能连接解决方案的客户,我们强烈推荐使用 Amphenol® 97 系列连接器。

97-3057-1016-1参数

参数
类型 缆线夹
颜色 橄榄绿
镀层 铬酸盐
材料
电缆出口 180°
螺丝尺寸 1 7/16-18
电缆开口 23.83mm
长*宽*高 25.78mm(长度)*42.57mm(宽度)
安装方式 夹子安装,导线安装,螺纹安装,衬套安装
应用等级 军用级
零件状态 在售
包装方式 散装

97-3057-1016-1厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3057-1016-1数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器-后壳和电缆夹 AMPHENOL 97-3057-1016-1 97-3057-1016-1数据手册
