2910-6001

厂牌: AMPHENOL
产品描述: Male Pin,Plug,Threaded 金 导线安装,自由悬挂,贴片安装,通孔安装 17.27mm(长度)*7.92mm(高度)
供应商型号: 2910-6001-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 2910-6001

2910-6001概述


    产品简介

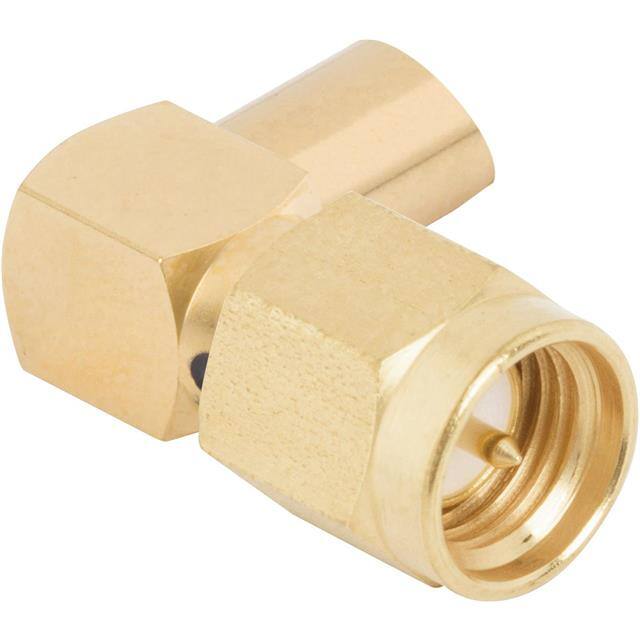

    本产品是一款高频射频同轴连接器,型号为SMA插头(直角),主要用于传输高频信号,适用于各种通信设备、雷达系统、卫星通讯、测试仪器和医疗设备等领域。该连接器采用了不锈钢和黄铜材料,确保了高可靠性和耐久性。它具有50欧姆的阻抗,频率范围可达直流至12.4GHz,是许多高性能应用的理想选择。

    技术参数


    - 尺寸:
    - 身体宽度:0.312英寸 (7.92毫米)
    - 高度:0.680英寸 (17.27毫米)
    - 深度:0.541英寸 (13.74毫米)
    - 宽度:0.524英寸 (13.31毫米)
    - 整体长度:1.000英寸 (25.40毫米)
    - 材料:
    - 身体、套管、压帽及接头螺母:不锈钢,符合AMS-5640标准
    - 接触点:黄铜,符合ASTM B16标准,UNS No. C36000合金,以及UNS S30300型1
    - 压接环:铜或黄铜
    - 锁紧环:铍铜,符合ASTM B196标准,UNS C17300合金,TD04等级
    - 绝缘体:聚四氟乙烯(PTFE),符合ASTM D1710标准,类型I,等级1,类别B
    - 密封圈:硅橡胶,符合A-A-59588标准,2B类,50/60级
    - 热缩管:聚烯烃,符合M23053/4标准,1类
    - 性能参数:
    - 阻抗:50欧姆
    - 频率范围:直流至12.4GHz

    产品特点和优势


    这款SMA插头具有以下几个显著特点和优势:
    - 高可靠性:采用不锈钢和黄铜材料,提供出色的耐腐蚀性和机械强度。
    - 广泛的频率适用性:频率范围高达12.4GHz,适合多种高频信号传输需求。
    - 卓越的电气性能:50欧姆阻抗,确保信号传输的稳定性和一致性。
    - 优良的环境适应性:能够承受各种恶劣的工作环境,如高低温、振动等。
    - 环保材料:所有材料均符合RoHS标准,安全无害。

    应用案例和使用建议


    应用案例
    1. 通信设备:在无线通信基站中用于天线与设备间的信号传输。
    2. 雷达系统:在军用和民用雷达系统中用于高频信号的可靠传输。
    3. 卫星通讯:在地面站与卫星之间的通信中用于高精度信号传输。
    4. 测试仪器:在各类测试仪器中用于高频信号的准确测量。
    使用建议
    - 在安装过程中要特别注意密封圈和绝缘体的正确安装,以确保良好的密封性和绝缘性能。
    - 避免过度弯曲电缆,以免影响信号传输质量。
    - 在高温环境下使用时,应考虑额外的散热措施,以防止温度过高导致性能下降。

    兼容性和支持


    该产品兼容多种射频电缆,如RG-55、RG-142和223/U等,易于与其他设备集成。制造商提供全面的技术支持和售后服务,包括产品咨询、故障排除和维修服务,确保客户能够得到及时有效的帮助。

    常见问题与解决方案


    1. 信号传输不稳定
    - 解决方法:检查连接器和电缆的安装是否正确,确保接触良好。必要时更换密封圈和绝缘体。
    2. 信号传输损耗大
    - 解决方法:检查电缆是否受到过度弯曲或损伤。如有需要,更换新的电缆。
    3. 信号干扰严重
    - 解决方法:检查周围是否有电磁干扰源,如需可增加屏蔽措施或更换屏蔽效果更好的电缆。

    总结和推荐


    这款SMA插头凭借其卓越的性能、可靠的材质和广泛的应用场景,在高频信号传输领域表现出色。它的高可靠性、稳定的电气性能和优异的环境适应性使其成为众多高端应用的理想选择。我们强烈推荐该产品用于需要高频信号传输的应用场景。

2910-6001参数

参数
配件类型 -
类型 Male Pin,Plug,Threaded
颜色 -
基体镀层
长*宽*高 17.27mm(长度)*7.92mm(高度)
安装方式 导线安装,自由悬挂,贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

2910-6001厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

2910-6001数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 2910-6001 2910-6001数据手册

2910-6001封装设计

查看详情并下载
Symbol
Footprint
3D Model
