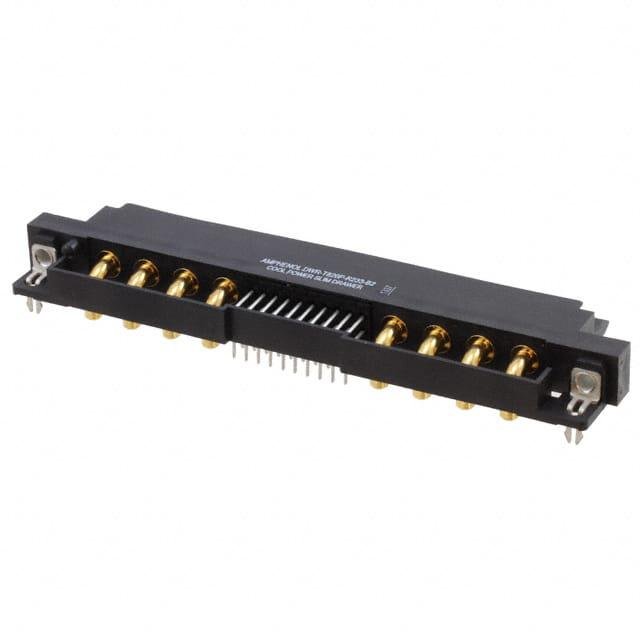

DWR-T820P-R233-B2

产品分类: 背板连接器 - 专用
厂牌: AMPHENOL
产品描述: Conn Drawer Connector PL 8Power/20Signal POS Solder RA Thru-Hole 28 Terminal 1 Port
供应商型号: 523-DWRT820PR233B2
供应商: Mouser
标准整包数: 1
AMPHENOL 背板连接器 - 专用 DWR-T820P-R233-B2

DWR-T820P-R233-B2概述

    Amphenol CoolPower® Slim Drawer - DWR Series 技术手册

    1. 产品简介


    Amphenol CoolPower® Slim Drawer - DWR 系列是一种高性能、低成本的电子连接器解决方案,适用于中高电流的应用场景。该系列产品结合了高性能、可靠性与设计灵活性,且具备成本敏感型特性。Slim Drawer 系列主要用于满足中高电流需求的应用场合,特别适用于信号和电源混合连接的需求,能够在严苛环境下提供稳定可靠的连接性能。

    2. 技术参数


    - 电流承载能力:最高可达 60A(电源)和 5A(信号)
    - 接触电阻:电源部分最大为 0.25 mΩ,信号部分最大为 20 mΩ
    - 绝缘电阻:最大 5000 MΩ
    - 耐压等级:2500 V DC(Slim Drawer)和 1500 V DC(D-Sub)
    - 操作温度范围:-55°C 至 105°C
    - 耐用性:可达 250 次插拔循环
    - 材料:
    - 机壳:高耐热塑料,UL 94V-0
    - 接触件:信号部分为磷青铜镀镍金,电源部分为铜合金镀镍金或银
    - 硬件:镀镍钢或黄铜

    3. 产品特点和优势


    - 多用途组合:Slim Drawer 支持多种电源和信号组合,最多可达 8 个电源接触点和 40 个信号接触点。
    - 高电流性能:采用 CoolBand 和 RADSOK® 高性能接触技术,确保高电流承载能力和低温升。
    - 真热插拔能力:提供标准金或银镀层,实现真正的热插拔能力。
    - 序列接触接合:可选的序列接触接合功能,支持“先接后断”操作。
    - 高机械可靠性:配备金属导针/浮动安装系统,增加对接可靠性。

    4. 应用案例和使用建议


    - 应用场景:适用于数据中心、工业自动化、电信基础设施和医疗设备等领域。
    - 使用建议:为了获得最佳性能,确保正确的装配方向和接触顺序。使用时注意避免过度弯曲引脚,以免造成损坏。

    5. 兼容性和支持


    - 兼容性:CoolPower® Slim Drawer 与标准 D-sub 连接器完全互换,同时可以与 CoolPower D-sub 系列一起使用。
    - 技术支持:Amphenol 提供全方位的技术支持和服务,包括定制设计和工程咨询。

    6. 常见问题与解决方案


    - 问题 1:如何正确插入 Slim Drawer?
    - 解答:确保导针与插座对齐,轻轻推入直到听到咔哒声。

    - 问题 2:如何判断接触电阻过高?
    - 解答:使用万用表测量接触电阻,如果超过技术手册规定的最大值,则需检查接触面是否清洁、有无氧化。

    7. 总结和推荐


    Amphenol CoolPower® Slim Drawer - DWR 系列凭借其强大的性能、可靠性和成本效益,在中高电流应用领域具有显著优势。它不仅满足了当前市场需求,还提供了多样化的应用选项。对于需要高性能和稳定性的应用场合,强烈推荐使用此系列连接器。

DWR-T820P-R233-B2参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

DWR-T820P-R233-B2厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

DWR-T820P-R233-B2数据手册

厂牌 PDF简要描述 下载
AMPHENOL 背板连接器 - 专用 AMPHENOL DWR-T820P-R233-B2 DWR-T820P-R233-B2数据手册

DWR-T820P-R233-B2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.207 ¥ 356.6492
10+ $ 36.2988 ¥ 306.7249
28+ $ 35.964 ¥ 303.8958
56+ $ 33.6315 ¥ 284.1862
112+ $ 32.2455 ¥ 272.4745
252+ $ 30.1665 ¥ 254.9069
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 356.64
直接购买
加入购物车
