JIC-F103WN-L301

产品分类: 温度传感器
厂牌: AMPHENOL
产品描述: - 50~105°C 0.2 C 自由悬挂
供应商型号: N-JIC-F103WN-L301
供应商: 云汉优选
标准整包数: 1
AMPHENOL 温度传感器 JIC-F103WN-L301

JIC-F103WN-L301概述

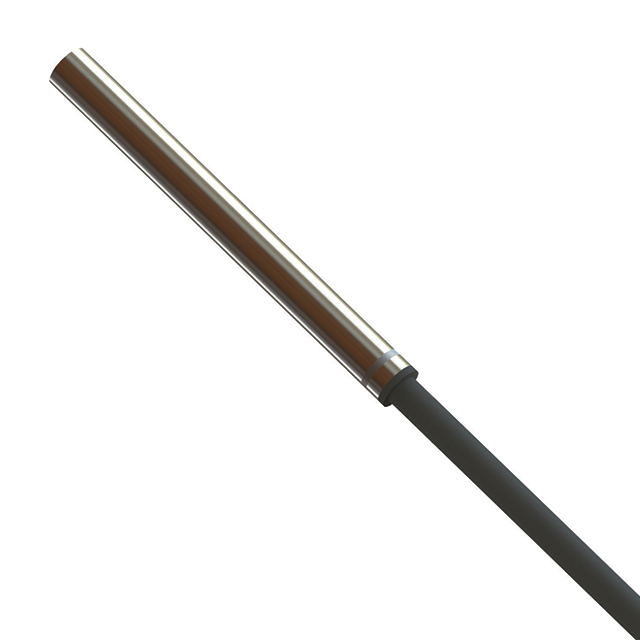

    Overmolded NTC Thermistor: NTC Type JI/JIC

    1. 产品简介


    Overmolded NTC Thermistor(过模塑NTC热敏电阻)是一种适用于各种温度测量应用的电子元器件。它具有防水等级IP68、耐寒耐冻循环以及多种电缆长度选项,是通风系统、制冷系统、热水器等多种应用的理想选择。两种型号NTC Type JI和NTC Type JIC均采用柔性圆形电缆设计,并具备独特的材料特性和结构优势,使其在多个行业领域表现出色。

    2. 技术参数


    - NTC Type JI:
    - 传感器类型:双绝缘传感器,带有橡胶端头
    - 阻值:25°C时为10kΩ,误差范围±2%
    - 温度系数B值:25/85°C时为3977K
    - 温度范围:连续-50°C至+105°C,最高可承受125°C达6小时
    - 耐压强度:AC 3750V
    - 绝缘电阻:1000V DC下大于100MΩ
    - 电缆类型:2×0.30mm²(23AWG)
    - 导体材料:7股直径0.23mm的镀锡铜导线
    - NTC Type JIC:
    - 传感器类型:双绝缘传感器,带有不锈钢外壳
    - 阻值:25°C时为10kΩ,误差范围±2%
    - 温度系数B值:25/85°C时为3969K
    - 温度范围:连续-50°C至+105°C,最高可承受125°C达6小时
    - 耐压强度:AC 3750V
    - 绝缘电阻:1000V DC下大于100MΩ
    - 电缆类型:2×0.30mm²(23AWG)
    - 导体材料:7股直径0.23mm的镀锡铜导线

    3. 产品特点和优势


    - 防水性能: 等级达到IP68,能够在恶劣环境下提供可靠的温度测量。
    - 耐用性: 可经受多次冻融循环,适用于室外及低温环境。
    - 灵活安装: 提供从300mm到5000mm的多种电缆长度,便于不同场合的安装需求。
    - 环保材料: 使用无卤素电缆材料,符合RoHS标准,更环保安全。
    - 一体成型设计: 传感器尖端与延长线通过热硫化工艺一体化,提高机械强度和稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 室内外温湿度监测
    - 暖气系统和空调设备
    - 冷冻冷藏设备
    使用建议:
    - 在高温环境下使用时,建议增加散热措施以保证长期稳定运行。
    - 安装时注意防水处理,确保密封良好避免水分侵入。

    5. 兼容性和支持


    这些传感器可与市面上主流的温控系统和仪器配套使用。厂商提供详尽的技术文档和客户支持服务,包括安装指南、维护保养说明和技术咨询等。

    6. 常见问题与解决方案


    - Q: 传感器无法正常读取温度怎么办?
    - A: 检查连接线路是否完好,确认电源供应稳定;如仍存在问题,联系售后进行检测更换。

    - Q: 在高湿度环境下传感器表现不佳怎么办?
    - A: 尽量避免长时间暴露于高湿环境中,必要时可采取额外防水措施。

    7. 总结和推荐


    总体来看,Overmolded NTC Thermistor(过模塑NTC热敏电阻)是一款性能优异、应用广泛的电子元件。其防水特性、宽广的工作温度范围以及灵活的定制选项,使其成为众多工业及消费电子产品的理想选择。对于需要精确且可靠温度监控的应用场合,强烈推荐使用这款传感器。

JIC-F103WN-L301参数

参数
精度 0.2 C
温度范围 - 50~105°C
温度阈值 -
安装方式 自由悬挂
零件状态 在售
包装方式 散装

JIC-F103WN-L301厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

JIC-F103WN-L301数据手册

厂牌 PDF简要描述 下载
AMPHENOL 温度传感器 AMPHENOL JIC-F103WN-L301 JIC-F103WN-L301数据手册

JIC-F103WN-L301封装设计

查看详情并下载
Symbol
Footprint
3D Model
