首页  >  产品百科  >  95278-801A16LF

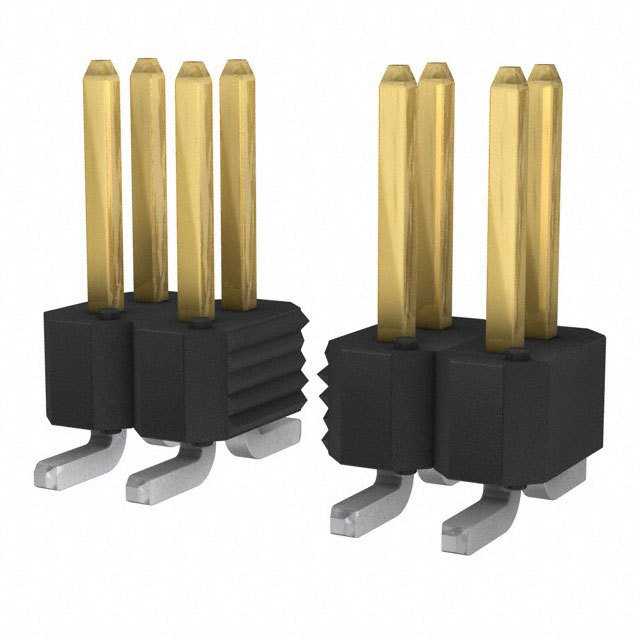

95278-801A16LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 16pin 3A 380nm 金 黑色 贴片安装
供应商型号: U-95278-801A16LF
供应商: 云汉优选
标准整包数: 300
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-801A16LF

95278-801A16LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层伯吉斯特Ⅱ连接器)
    Duplex Plated Bergstik® II Headers是一种高性能的电子连接器,设计用于各种电子设备中的板对板、板对线缆、板对离散线及板对柔性互联应用。它们可以在垂直和直角配置下提供一排到三排的连接能力,从而满足多样化的互连需求。这些连接器因其出色的可靠性、耐用性和兼容性而被广泛应用于航空航天、工业自动化、医疗设备、通信设备等领域。

    技术参数


    - 材质:磷青铜合金(UNS C51000),绝缘体为阻燃树脂,符合UL-94-V0标准。
    - 镀层:接触区表面镀金(厚度按产品图纸定义,参考MIL-G-45204),其他区域镀镍(厚度50μ",参考QQ-N-290,Class 2)。
    - 焊接尾端:最小100μ"的锡铅合金(60/40比例,参考MIL-P-81728)覆盖50μ"的镍(参考QQ-N-290,Class 2)。对于无铅选项,纯锡厚度在100-150μ"之间。
    - 电气特性:
    - 绝缘电阻:≥5,000兆欧(测试电压500V DC,测试时间两分钟)。
    - 耐压测试:无弧光放电、绝缘击穿或泄漏电流超过1毫安(测试电压1500V,测试时间60秒)。
    - 电流额定值:3安培。
    - 机械特性:每个独立针需承受至少2.0磅的轴向负荷。
    - 环境条件:
    - 热冲击:-55°C至105°C(尼龙)或-65°C至130°C(PCT、PPS、LCP)。
    - 恒湿:温度+40°C,湿度95%,测试时间96小时。
    - 高温寿命:温度分别为105°C(尼龙)和130°C(PCT、PPS、LCP),持续315小时。
    - 焊料耐热性:无物理损伤证据。
    - 回流焊接:峰值温度245±5°C,无物理损伤。


    产品特点和优势


    - 卓越的可靠性:采用双镀层设计,确保长期稳定性和耐久性。
    - 广泛的兼容性:可与FCI的Mini PV终端或其他兼容插头配合使用,实现多种互连方案。
    - 高度适应性:支持多种配置方式,适用于不同的设计需求。
    - 环保材料:产品通过RoHS认证,完全符合欧洲有害物质限制指令(Directive 2002/95/EC)的要求。

    应用案例和使用建议


    - 板对板连接:这种连接器在计算机主板与扩展卡之间的连接中表现出色,确保信号传输的稳定性。
    - 板对电缆连接:适用于需要频繁插拔且环境恶劣的应用场合,如工业控制系统中。
    使用建议:
    - 在使用过程中,确保接触区域清洁并正确安装,避免不必要的物理损坏。
    - 定期进行性能检测,特别是在极端环境条件下使用时。

    兼容性和支持


    - 该连接器支持与FCI的Mini PV终端及其他兼容插头的连接,提供了广泛的互连选项。
    - FCI提供全面的技术支持和维护服务,确保客户可以轻松获取所需的技术文档和专业指导。

    常见问题与解决方案


    1. 连接器无法正常接合
    - 解决方案:检查接触区域是否有污物或氧化,确保插针干净无损,重新安装。
    2. 耐热性能不佳
    - 解决方案:使用适合的材料进行高温环境下的耐热处理,并定期检测回流焊接效果。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers凭借其卓越的电气特性和机械特性,以及广泛的适用范围和出色的耐用性,在各类电子设备中表现出了优异的性能。对于需要高度可靠互连解决方案的项目,我们强烈推荐使用这款连接器。

95278-801A16LF参数

参数
额定电流 3A
排数 2
触头镀层厚度 - 配接 380nm
类型 Breakaway,Header,Push-Pull
针脚数 16pin
防护等级 -
颜色 黑色
间距-配接 2.54mm
触头镀层 - 配接
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

95278-801A16LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-801A16LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-801A16LF 95278-801A16LF数据手册

95278-801A16LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.5512 ¥ 4.6852
2400+ $ 0.5356 ¥ 4.5526
库存: 1500
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 1405.56
