77311-801-03LF

厂牌: AMPHENOL
产品描述: 3pin 2.54mm 1 Header,Push-Pull 3A 380nm 金 黑色 通孔安装
供应商型号: 649-77311-801-03LF
供应商: Mouser
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-801-03LF

77311-801-03LF概述


    产品简介

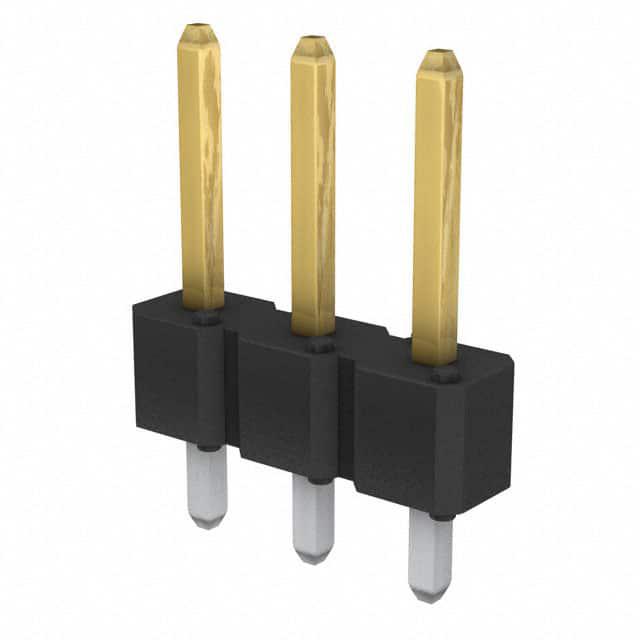

    产品名称:Duplex Plated Bergstik® II Headers
    产品类型: Duplex Plated Bergstik® II Headers 是一种用于连接器的双镀层插头,专为高可靠性和多用途应用设计。
    主要功能:
    - 支持多种连接配置,如垂直单行、双行和三行,以及直角单行和双行配置。
    - 具备卓越的耐热性和焊接性,可在不同环境下提供稳定的电性能。
    应用领域:
    - 主要应用于板对板连接、板对电缆连接、板对离散线连接以及板对柔性互联。
    - 广泛适用于通信、工业自动化、医疗设备、汽车电子等多个领域。

    技术参数


    - 材料组成:
    - 针脚材料:磷青铜合金UNS C51000,符合ASTM B-159标准。
    - 绝缘体材料:具有UL-94-V0阻燃等级的高温树脂。
    - 电气特性:
    - 绝缘电阻:≥5,000兆欧(在500V直流电压下测量)。
    - 耐压绝缘:无弧光、绝缘击穿或过电流泄漏现象(在1500V电压下测量,持续60秒)。
    - 最大电流:3安培。
    - 工作温度范围:-65°C至+130°C。
    - 机械特性:
    - 针脚保持力:2磅轴向负载(最小),针脚不会在绝缘体上滑出。

    - 环境条件:
    - 温度循环测试:-55°C至+105°C(尼龙);-65°C至+130°C(PCT、PPS&LCP)。
    - 恒湿测试:40°C,相对湿度95%,持续96小时。
    - 高温寿命测试:105°C(尼龙),130°C(PCT、PPS&LCP),持续315小时。
    - 焊接性测试:蒸汽老化4小时,接触区域需满足相关标准。
    - 再流焊测试:峰值温度245±5°C(无铅)。

    产品特点和优势


    - 独特功能:
    - 采用磷青铜合金作为针脚材料,具备优异的导电性和耐腐蚀性。
    - 通过双重镀层处理,确保长时间使用后的可靠性和稳定性。
    - 独特的设计使其能够在多种复杂环境中保持出色的电性能。
    - 市场竞争力:
    - 双镀层处理不仅提高了连接器的耐用性和可靠性,还增强了其抗腐蚀能力。
    - 多种连接配置选项使其能够广泛应用于不同领域的电子系统。

    应用案例和使用建议


    应用案例:
    - 在通讯设备中,用于实现高速数据传输所需的板对板连接。
    - 在医疗设备中,作为关键部件,确保设备内部各模块之间的稳定连接。
    使用建议:
    - 在使用过程中,确保连接器正确安装并保持良好的接触状态。
    - 定期进行检查和维护,以延长使用寿命。

    兼容性和支持


    - 兼容性:
    - 与FCI的Mini PV终端或兼容0.025英寸引脚的插座在0.100英寸中心线上配合使用。

    - 厂商支持:
    - 厂商提供全面的技术支持和售后维护服务,确保客户在使用过程中能够获得及时的帮助和解决方案。

    常见问题与解决方案


    - Q1:如何进行焊接?
    - A1:根据手册中的焊接步骤操作,确保在适当的温度下进行焊接,并注意保护好电路板。

    - Q2:如何测试绝缘性能?
    - A2:使用500V直流电压进行测试,确保绝缘电阻值不低于5,000兆欧。

    - Q3:如何进行温度循环测试?
    - A3:按照手册中的步骤,进行-55°C至+105°C(尼龙)或-65°C至+130°C(PCT、PPS&LCP)的温度循环测试。

    总结和推荐


    综合评估:
    - Duplex Plated Bergstik® II Headers 具备卓越的电气性能和可靠的机械特性,是一款高性能的连接器产品。
    - 多种配置选项使其能适应不同的应用需求,并且具有出色的环境适应能力。
    推荐:
    - 推荐在需要高可靠性、复杂环境下的应用场合使用此产品,特别是在通信、工业自动化和医疗设备等领域。

77311-801-03LF参数

参数
针脚数 3pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
类型 Header,Push-Pull
额定电流 3A
触头镀层厚度 - 配接 380nm
防护等级 -
颜色 黑色
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

77311-801-03LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-801-03LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-801-03LF 77311-801-03LF数据手册

77311-801-03LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2185 ¥ 1.8463
10+ $ 0.1771 ¥ 1.4965
25+ $ 0.1714 ¥ 1.4479
100+ $ 0.1449 ¥ 1.2244
250+ $ 0.1199 ¥ 1.0132
1000+ $ 0.1102 ¥ 0.9309
3000+ $ 0.095 ¥ 0.8031
10000+ $ 0.0896 ¥ 0.7575
20000+ $ 0.083 ¥ 0.7009
库存: 3273
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.84
