95278-402B20LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 20pin 3A 2μm 锡 黑色 贴片安装
供应商型号: Q-95278-402B20LF
供应商: 期货订购
标准整包数: 345

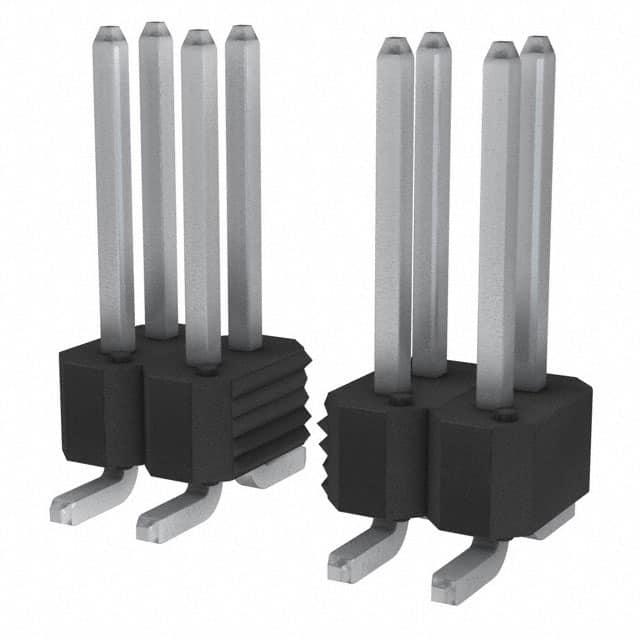

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-402B20LF

95278-402B20LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种双镀层插头连接器,适用于多种电子设备中的板对板、板对线缆、板对离散线缆及板对柔性电路的互连需求。该连接器具有垂直和直角两种配置方式,可应用于单排或双排设计中。主要功能是为各种电子装置提供可靠的电气连接接口,广泛应用于汽车电子、通信设备、工业控制等领域。

    技术参数


    - 类型:双镀层插头连接器
    - 材料:
    - 插针:磷青铜合金(UNS C51000)符合ASTM B-159标准
    - 绝缘体:高温度树脂,UL-94-V0级阻燃
    - 镀层:
    - 焊接尾端:最低100μ英寸(或无铅选项100-150μ英寸纯锡)电镀,下有50μ英寸镍(QQ-N-290, Class 2)
    - 接触区域:50μ英寸镍(QQ-N-290, Class 2)上再镀以规定的金厚(MIL-G-45204, Type II)
    - 电气特性:
    - 绝缘电阻:≥5,000兆欧姆(MIL-STD-202, Method 302)
    - 耐压测试:1500V(DC、RMS或AC, 60Hz)(MIL-STD-1344, Method 3001.1)
    - 电流容量:3安培
    - 操作温度范围:-65°C 至 +130°C
    - 机械特性:
    - 轴向负载:最小2.0磅(MIL-STD-1344A, Method 2007.1)

    产品特点和优势


    - 可靠性高:通过严格的耐热、湿度和焊锡性测试,确保产品在极端条件下的稳定性和耐用性。
    - 灵活应用:垂直和直角配置,可以灵活适应不同的设计要求。
    - 环保:符合RoHS指令,是一种无铅产品。
    - 高精度制造:精密的制造工艺确保接触点的高可靠性。


    应用案例和使用建议


    应用案例:
    这些连接器常用于汽车电子设备,如引擎控制系统,以及通信设备中的板间连接。它们也被广泛应用于工业自动化系统中的信号传输和电源分配。
    使用建议:
    - 在安装时确保所有连接均正确无误,避免错误连接导致电气故障。
    - 注意操作温度限制,特别是在高温环境下使用时。
    - 定期检查连接状态,确保长期稳定运行。

    兼容性和支持


    该连接器与FCI的Mini PV终端及其他兼容0.025英寸插针的接插件配合良好。FCI提供了详尽的技术支持和维护服务,以确保产品在使用过程中的最佳表现。

    常见问题与解决方案


    - 问题1:连接器在低温环境中失去电气连接。
    - 解决方法:确认所有连接是否紧固且无氧化,必要时更换插针。
    - 问题2:插拔过程中出现插针弯曲现象。
    - 解决方法:确保正确的插入角度和力度,避免过度施力。
    - 问题3:在高温环境下,连接器失效。
    - 解决方法:检查是否超出产品操作温度范围,确保使用适当的冷却措施。

    总结和推荐


    综述:
    Duplex Plated Bergstik® II Headers 连接器以其卓越的可靠性和广泛应用领域在市场上脱颖而出。其独特的双镀层设计和高标准的制造工艺,使其成为电子设备中的理想选择。
    推荐:
    我们强烈推荐使用Duplex Plated Bergstik® II Headers连接器,特别适合需要高可靠性和耐用性的应用场景。无论是汽车电子、通信设备还是工业控制领域,它都是一个值得信赖的选择。

95278-402B20LF参数

参数
防护等级 -
触头镀层 - 配接
针脚数 20pin
间距-配接 2.54mm
排数 2
触头镀层厚度 - 配接 2μm
类型 Breakaway,Header,Push-Pull
颜色 黑色
额定电流 3A
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-402B20LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-402B20LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-402B20LF 95278-402B20LF数据手册

95278-402B20LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
345+ ¥ 4.653
690+ ¥ 4.653
库存: 3450
起订量: 345 增量: 345
交货地:
最小起订量为:345
合计: ¥ 1605.28
