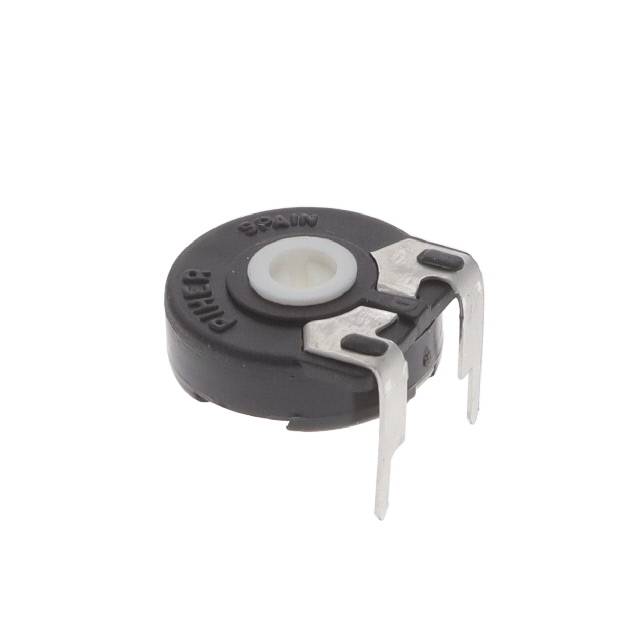

PT15LV02-253A2020-S

厂牌: AMPHENOL
产品描述: 25KΩ ±20% 250mW ±300ppm/℃ 线性 通孔安装 6mm(高度)
供应商型号: 3128528
供应商: 海外现货
标准整包数: 1
AMPHENOL 电位器及其他可变电阻器 PT15LV02-253A2020-S

PT15LV02-253A2020-S概述

    PT-15 / PTC-15 15-mm Carbon/Cermet Through-Hole Potentiometer

    1. 产品简介


    PT-15 和 PTC-15 电位器是为需要频繁调整的应用而设计的产品。这两种电位器采用无轴设计,允许用户选择不同的传动机制,例如定制旋钮、电机控制或人机界面调节。这些电位器可以控制诸如频率变化、电机速度变化或音量等变量输出。PT-15 使用碳材料作为电阻元件,而 PTC-15 则采用陶瓷金属(cermet)作为电阻元件。

    2. 技术参数


    - 电气规格
    - 线性或对数(Log)、反对数(Alog)刻度
    - 阻值范围
    - 线性:100Ω 至 5MΩ
    - 对数:1KΩ 至 5MΩ
    - 最大电压
    - 线性:250VDC
    - 对数:125VDC
    - 额定功率
    - 线性:0.25W (50°C)
    - 对数:0.12W (50°C),0.25W (70°C)
    - 残余电阻:≤0.5% Rn (5Ω 最小)
    - 等效噪声电阻:≤3% Rn (3Ω 最小)
    - 工作温度范围
    - PT-15:-25°C 至 +70°C
    - PTC-15:-40°C 至 +90°C
    - 机械规格
    - 机械旋转角度:265° ± 5°
    - 电气旋转角度:240° ± 20°
    - 扭矩:0.5 至 2.5 Ncm (0.7 至 3.4 in-oz)
    - 寿命
    - PT-15:可达 100,000 次循环
    - PTC-15:可达 10,000 次循环

    3. 产品特点和优势


    PT-15 和 PTC-15 电位器具有以下显著特点和优势:
    - 优异性能:高达 3% 的线性度
    - 多种触觉反馈:最多可达 38 个机械卡位
    - 高可靠性:最长可达 100,000 次循环
    - 防护等级:IP54 防护等级
    - 定制化包装:可提供自动插件用的管式包装
    - 多种材料选择:聚酯/氧化铝基底,自熄性塑料 (UL 94V-0)
    - 灵活应用:多种线性、对数和反对数斜率选择

    4. 应用案例和使用建议


    这些电位器广泛应用于各种场合,如:
    - 家电程序选择:用于家电的调节和控制
    - 恒温器调节:控制恒温器的温度设置
    - 计时器和控制继电器:用于控制设备的定时操作
    - 消费电子:用于电视、音响等设备的音量和亮度控制
    - 动力工具控制:用于电动工具的速度控制
    - 测试和测量设备:用于实验室设备的微调控制
    使用建议:
    - 在使用前,确认电位器的工作环境符合其规定的温度范围。
    - 定期检查和维护,以确保其长期稳定运行。
    - 根据应用需求选择合适的阻值范围和斜率类型。

    5. 兼容性和支持


    PT-15 和 PTC-15 电位器支持多种安装方式和终端样式,具体参见手册中的详细表格。Piher Sensing Systems 提供全面的技术支持和维护服务,确保客户能够充分利用产品的各项功能。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:电位器寿命较短。
    - 解决方法:检查工作环境是否符合要求,更换更长寿命的版本(如有需求)。
    - 问题:接触不良。
    - 解决方法:重新焊接或更换新的连接器。
    - 问题:输出电压不稳定。
    - 解决方法:检查电位器的接线是否正确,或者更换不同类型的电位器以适应应用需求。

    7. 总结和推荐


    PT-15 和 PTC-15 电位器以其高精度、灵活性和可靠性,在各种工业和消费电子产品中表现卓越。它们的应用范围广泛,能够满足多种复杂的控制需求。对于需要精确和频繁调整的应用场景,我们强烈推荐使用这些电位器。Piher Sensing Systems 提供的专业技术支持和服务将进一步增强产品的可用性和可靠性。
    联系方式
    - 欧洲: +34 948 820 450
    - 美洲: +1 636 251 0855
    - 亚太: +65 9641 8886
    - 邮箱: sales@piher.net
    希望本文档能帮助您更好地了解 PT-15 和 PTC-15 电位器的功能和应用,如有进一步问题,请联系我们的技术支持团队。

PT15LV02-253A2020-S参数

参数
电阻值 25KΩ
精度 ±20%
额定功率 250mW
温度系数 ±300ppm/℃
锥度 线性
额定电压 -
长*宽*高 6mm(高度)
安装方式 通孔安装
零件状态 在售

PT15LV02-253A2020-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT15LV02-253A2020-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PT15LV02-253A2020-S PT15LV02-253A2020-S数据手册

PT15LV02-253A2020-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.7731
10+ ¥ 3.7606
50+ ¥ 3.616
100+ ¥ 3.4714
200+ ¥ 3.2399
400+ ¥ 3.2399
库存: 4016
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 37.6
