首页  >  产品百科  >  031-6874

031-6874

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Female Socket,Jack,Threaded 1 8GHz 50Ω 银色 焊接 隔板安装,面板安装 36.73mm(长度)
供应商型号: 3462715
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) 031-6874

031-6874概述


    产品简介

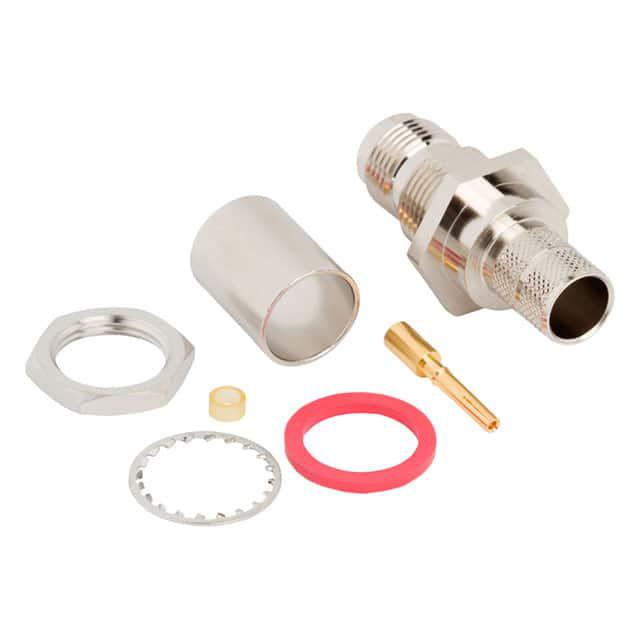

    本文将详细介绍一款由Amphenol RF生产的TNC插座(型号:31-6874),该产品专为LMR 400电缆设计。TNC插座是一种高频同轴连接器,广泛应用于通信系统、无线通信设备以及雷达系统等领域。它具有良好的机械耐用性和宽广的工作温度范围,能够确保在恶劣环境下稳定可靠的工作。

    技术参数


    - 阻抗: 50欧姆
    - 频率范围: 直流至8GHz
    - 驻波比(VSWR): 最大值为1.30
    - 介质击穿电压: 最小值为1000VRMS
    - 耐久性: 最低可承受500个循环
    - 工作温度范围: -65°C 至 +165°C
    - 材料: 插座主体、保持环、锁紧垫圈和六角螺母为黄铜并镍镀层;绝缘体为PTFE;接触点为铍铜并镀金;绝缘环为ULTEM;密封圈为红色橡胶;尾套为铜并镍镀层

    产品特点和优势


    这款TNC插座的优势在于其卓越的电气性能,能够在高频条件下提供稳定的信号传输。同时,它具有良好的机械耐用性和宽广的工作温度范围,可以适用于各种苛刻的应用环境。此外,它的安装简单且可靠,能够快速实现电缆与设备之间的连接。

    应用案例和使用建议


    该款TNC插座常用于无线通信基站、雷达系统及测试仪器等场合。根据手册提供的组装步骤,建议在进行电缆装配时严格按照说明书操作,尤其是确保电缆中心导体正确焊接至接触点,以确保最佳的电气性能。此外,在安装过程中需注意防护措施,避免在高温环境中损坏连接器。

    兼容性和支持


    该TNC插座与同类产品具有良好的兼容性,可用于各种标准尺寸的电缆。Amphenol RF公司为其提供了详细的技术文档和支持服务,包括安装指南、维护手册和技术咨询等,以便客户更好地利用此产品。

    常见问题与解决方案


    - 问题1: 插座安装时出现松动现象
    - 解决方案: 确保所有部件正确安装,并使用推荐的扭矩值进行紧固。

    - 问题2: 信号传输不稳定
    - 解决方案: 检查电缆中心导体焊接情况,确保焊接牢固;同时检查插头与插座接口是否有异物阻碍。

    - 问题3: 插座内部腐蚀
    - 解决方案: 定期检查并清洁插座,使用适当的防腐蚀措施保护金属部件。

    总结和推荐


    综上所述,Amphenol RF的TNC插座(型号:31-6874)凭借其出色的电气性能、良好的机械稳定性和宽泛的工作温度范围,在多种应用场景下表现出色。无论是通信系统还是雷达设备,它都是一个值得信赖的选择。因此,我强烈推荐该产品给需要高性能连接解决方案的客户。

031-6874参数

参数
触头端接 焊接
类型 Female Socket,Jack,Threaded
阻抗 50Ω
外壳颜色 银色
最大频率 8GHz
紧固类型 -
端口数 1
长*宽*高 36.73mm(长度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 袋装

031-6874厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

031-6874数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 031-6874 031-6874数据手册

031-6874封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 80.0582
10+ ¥ 74.721
25+ ¥ 73.3867
100+ ¥ 72.0524
250+ ¥ 72.0524
500+ ¥ 72.0524
库存: 37
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 80.05
直接购买
加入购物车
