RTS016N19PHEC03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Receptacle Housing 19pin Thermoplastic 13A 法兰安装,面板安装 83mm(长度)*31mm(高度)
供应商型号: SIN RTS016N19PHEC03
供应商: PEI-Genesis
标准整包数: 1

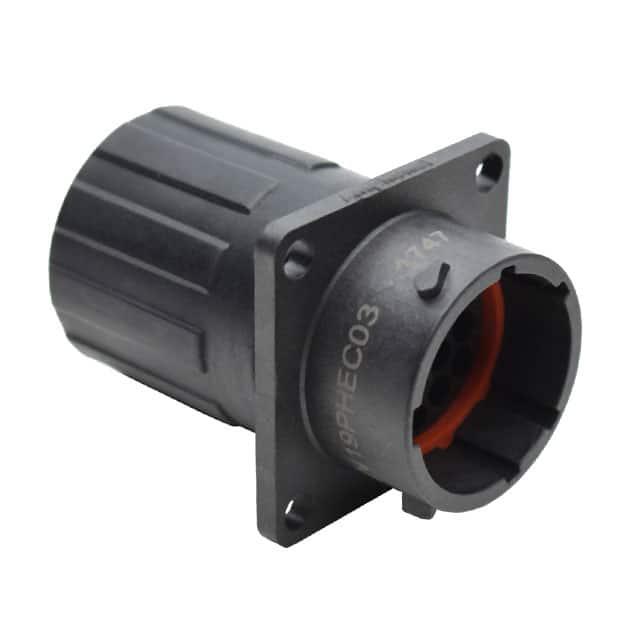

AMPHENOL 圆形连接器 RTS016N19PHEC03

RTS016N19PHEC03概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了ECO-MATE系列中的接插件(Receptacle)——端帽、法兰型,适用于尺寸为16号、19个位置的插座。该系列产品主要用于工业自动化、电力传输、医疗设备和通信系统等领域。它提供稳定的电气连接,保证高可靠性及抗干扰性能。

    技术参数


    - 材料规格
    - 壳体:热塑性塑料,符合UL94 V-0标准。
    - 插针:热塑性塑料,符合UL94 V-0标准。
    - 密封圈:NBR橡胶或硅胶。
    - 端帽:热塑性塑料,符合UL94 V-0标准。
    - 密封环:热塑性塑料,符合UL94 V-0标准。
    - 线密封:硅胶。

    - 规格参数
    - 额定电流:13A(最大)。
    - 额定电压:500V(交流/直流)。
    - 工作温度范围:-40°C至105°C或-40°C至125°C。
    - 绝缘电阻:不小于5000兆欧。
    - 防护等级:IP67和IP69K(对接条件下,线密封完全填充)。
    - 接触耐久性:至少500次插拔循环。
    - RoHS合规。
    - 接触规格
    - 接触尺寸:16#。
    - 绝缘外径范围:最小2.0mm,最大3.2mm。
    - 线缆范围:14至24AWG。
    - 孔径规格:4×φ3.2+0.2mm。
    - 面板切割参考:直径28.1±0.2mm(前装),直径28.2±0.2mm(后装)。

    产品特点和优势


    - 材料选择
    - 所有组件均采用高质量的热塑性材料和橡胶密封材料,确保产品具有良好的机械强度和环境适应性。
    - 耐用性
    - 接触耐久性达到500次以上,满足大多数应用需求。
    - 防护能力
    - 高防护等级(IP67/IP69K),适合在严苛环境下使用。

    应用案例和使用建议


    - 应用案例
    - 工业自动化设备中的信号传输。
    - 医疗设备的电源连接。
    - 通信系统的数据接口。
    - 使用建议
    - 在安装过程中,请确保所有接口的正确对准,避免过大的应力导致损坏。
    - 定期检查密封圈和端帽的磨损情况,及时更换以保持良好的密封性能。

    兼容性和支持


    - 兼容性
    - 可与相应的插头型号配合使用。
    - 支持多种电线规格(14至24AWG)。
    - 支持和服务
    - Amphenol Sine Systems提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    - 问题1:插拔困难
    - 解决办法:检查是否正确的插入方向,确保外壳无任何损伤。
    - 问题2:绝缘电阻低
    - 解决办法:清洁接触点并重新安装;如果问题依旧,请联系技术支持。
    - 问题3:接触不良
    - 解决办法:确认接触面是否干净,必要时可更换新的插针或插座。

    总结和推荐


    该ECO-MATE接插件凭借其高可靠性、优异的防护能力和广泛的适用性,在众多工业应用中表现卓越。特别适用于需要高性能电气连接的场合。强烈推荐在设计新的系统或替换现有组件时考虑此产品。

RTS016N19PHEC03参数

参数
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 13A
外壳材料 Thermoplastic
针脚数 19pin
长*宽*高 83mm(长度)*31mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

RTS016N19PHEC03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS016N19PHEC03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS016N19PHEC03 RTS016N19PHEC03数据手册

RTS016N19PHEC03封装设计

查看详情并下载
Symbol
Footprint
3D Model
