L17DEFRA09PC309

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Male Pins,Plug 2 9pin Nickel Plated,Steel 3A 金 黑色 导线安装,自由悬挂,通孔安装 30.84mm(长度)*12.55mm(高度)
供应商型号: 2401291
供应商: 海外现货
标准整包数: 1

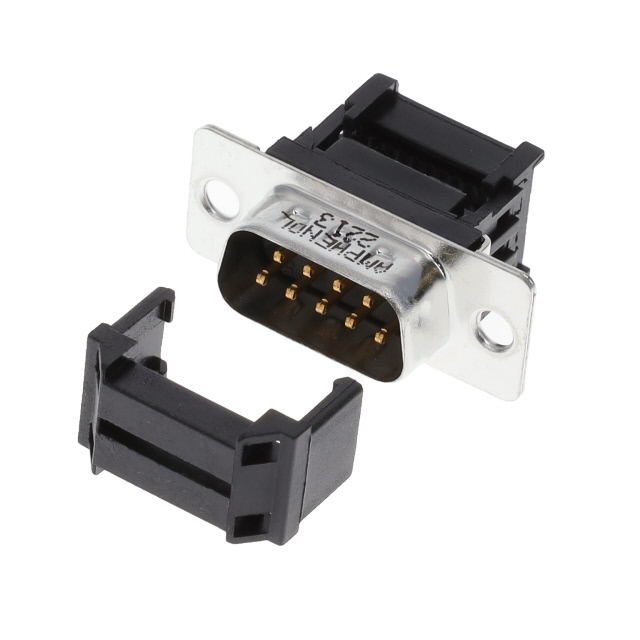

AMPHENOL D-Sub 连接器 L17DEFRA09PC309

L17DEFRA09PC309概述

    DFR / E12 平面带状电缆 D-Sub 连接器:全面技术手册

    产品简介


    DFR / E12 是一种平面带状电缆 D-Sub 连接器,适用于现代外围设备的紧凑型要求。此连接器采用特殊接触设计,允许使用标准1.27mm(0.05英寸)的平面电缆。这些连接器适合所有标准D-Sub外壳,并广泛应用于工业、电信等领域。

    技术参数


    以下是DFR / E12连接器的关键技术规格:
    - 电流等级:5A
    - 电压等级:250V AC/rms,60Hz
    - 耐压能力:1000V AC/rms,60Hz,持续一分钟
    - 绝缘电阻:≥1000MΩ
    - 接触电阻:≤20mΩ
    - 工作温度范围:-40°C 至 +125°C
    - 插拔力:
    - 插入力:最大0.54kg(1.19磅)
    - 拔出力:最小0.06kg(0.13磅)
    - 不同规格的连接器插拔力如下:
    - 9针(大小E):插拔力最大3.05kg(6.74磅),最小0.36kg(0.79磅)
    - 15针(大小A):插拔力最大5.09kg(11.24磅),最小0.46kg(1.01磅)
    - 25针(大小B):插拔力最大8.44kg(18.66磅),最小0.81kg(1.8磅)
    - 37针(大小C):插拔力最大12.51kg(27.65磅),最小1.1kg(2.47磅)

    产品特点和优势


    DFR / E12的主要特点和优势包括:
    - 紧凑设计:适用于需要高度紧凑布局的现代外围设备。
    - 易用性:标准1.27mm(0.05英寸)平面电缆,便于安装和使用。
    - 通用性:兼容所有标准D-Sub外壳,提高灵活性。
    - 高可靠性:具有良好的电气性能和长期稳定性。
    - 耐候性:能够在极端温度条件下稳定运行。

    应用案例和使用建议


    应用案例:DFR / E12连接器广泛应用于工业自动化、电信系统和其他需要可靠连接的场合。例如,在工厂自动化控制系统中,这些连接器可以确保设备间的高效通信。
    使用建议:
    - 在选择合适的电缆时,请确保其符合规格要求,以避免性能下降。
    - 确保连接器与相应的外壳正确匹配,以获得最佳性能。
    - 定期检查连接器的插拔力,以确保长期可靠性。

    兼容性和支持


    DFR / E12连接器与所有标准D-Sub外壳兼容。此外,制造商提供了详细的文档和技术支持,以帮助客户顺利安装和使用这些连接器。
    技术支持联系方式:
    - 技术支持电话:+86(0)755 2717 7945
    - 邮箱:Info-dsub@amphenol.com.cn
    - 网站:http://www.dsubconnector.com

    常见问题与解决方案


    常见问题:
    - 问题1:如何选择正确的电缆?
    - 解决方案:选择符合1.27mm(0.05英寸)标准的平面电缆,确保其质量可靠。
    - 问题2:如何进行正确的插拔操作?
    - 解决方案:按照制造商提供的指导手册操作,确保平稳插入和拔出。

    总结和推荐


    总体而言,DFR / E12平面带状电缆D-Sub连接器是一款性能优异、适用广泛的电子元件。其紧凑设计、可靠的电气性能和广泛的兼容性使其成为许多工业和电信应用的理想选择。强烈推荐在需要高性能连接器的应用中使用。
    以上是关于DFR / E12平面带状电缆D-Sub连接器的技术手册内容整理。希望这些信息对您有所帮助。

L17DEFRA09PC309参数

参数
额定电流 3A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 9pin
类型 Male Pins,Plug
颜色 黑色
端接 -
长*宽*高 30.84mm(长度)*12.55mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

L17DEFRA09PC309厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L17DEFRA09PC309数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L17DEFRA09PC309 L17DEFRA09PC309数据手册

L17DEFRA09PC309封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.9277
10+ ¥ 9.7831
96+ ¥ 9.6084
1056+ ¥ 9.6084
库存: 1251
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.92
