首页  >  产品百科  >  L717SDBH25POL2C309

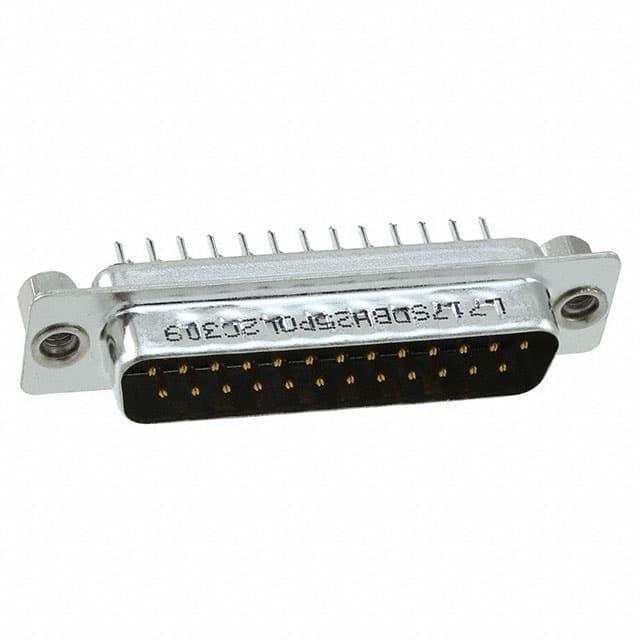

L717SDBH25POL2C309

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Male Pins,Plug 焊盘 2 25pin Steel,Tin Plated 5A 金 黑色 通孔安装 53.04mm(长度)*12.55mm(高度)
供应商型号: L717SDBH25POL2C309-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL D-Sub 连接器 L717SDBH25POL2C309

L717SDBH25POL2C309概述


    产品简介


    Amphenol SD/E6 系列 D-Sub 连接器
    Amphenol SD/E6 系列连接器是一种高密度和标准密度的直插式印刷电路板(PCB)端接连接器。这些连接器广泛应用于工业、电信以及其他行业标准输入输出连接需求中。该系列采用精密成型触点和封闭式触点腔体绝缘体,确保了卓越的质量和可靠性,以满足商业上的各种要求。

    技术参数


    气候数据
    - 工作温度:-55°C 至 +125°C
    - 盐雾测试:24 小时
    机械数据
    - 单个触点插入力:最大 0.54kg(1.19lb)
    - 单个触点拔出力:
    - SD 型号:最小 0.06kg(0.13lb)
    - HD 型号:最小 0.02kg(0.044lb)
    电学数据
    - 标准密度:电流承载能力为 5A
    - 高密度:电流承载能力为 3A
    - 电压额定值:250V AC/rms 50Hz
    - 耐压值:1000V AC/rms 50Hz,持续 1 分钟
    - 绝缘电阻:在 500V DC 下大于 1000MΩ
    - 接触电阻:最大 20mΩ(标准密度)
    材料和镀层
    - 外壳材料:钢
    - 绝缘材料:玻璃填充热塑性塑料,UL 94V-0 级
    - 插针接触材料:黄铜,镀金区域为选择性金,末端区域为至少 2.54µm(100µ”)锡,底部镀层至少 1.27µm(50µ”)镍
    - 插座接触材料:磷青铜,镀金区域为选择性金,末端区域为至少 2.54µm(100µ”)锡,底部镀层至少 1.27µm(50µ”)镍
    - 后置安装材料:黄铜,镀镍,厚度至少 2.54µm(100µ”)
    - 板锁材料:黄铜,镀镍,厚度至少 2.54µm(100µ”)

    产品特点和优势


    - 高可靠性:采用精密成型触点和封闭式触点腔体绝缘体设计,确保连接器在各种恶劣环境下依然能够稳定运行。
    - 广泛适用性:适用于工业、电信和其他行业标准 I/O 连接需求,满足不同应用场景的要求。
    - 经济实惠:提供经济型直插式 PCB 安装连接器,适合大规模生产。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于工业控制系统中的信号传输。
    - 电信设备:适用于电信设备中的高密度接口。
    - 医疗设备:用于医疗设备内部复杂的信号传输系统。
    使用建议
    - 环境适应性:考虑到极端的工作温度范围,建议在高温或低温环境中使用时进行适当的散热或保温处理。
    - 防护措施:使用过程中注意防尘、防水处理,特别是在恶劣环境下使用时更需要注意。

    兼容性和支持


    - 兼容性:与标准尺寸的 PCB 和其他通用工业设备高度兼容。
    - 技术支持:提供全面的技术支持服务,包括产品咨询、故障排除和技术指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 触点插入困难 | 检查是否有异物堵塞触点腔体,必要时使用专用工具辅助插入。 |
    | 联系电阻过高 | 更换新的触点,确保接触部位清洁无污染。 |
    | 插头松动 | 检查锁紧装置是否正常工作,必要时更换锁紧件。 |

    总结和推荐


    Amphenol SD/E6 系列 D-Sub 连接器凭借其高可靠性和广泛的适用性,在工业、电信及其他行业中展现出显著的优势。无论是从性能参数还是市场竞争力来看,这款连接器都是一款值得推荐的产品。对于需要高质量连接解决方案的应用场合,Amphenol SD/E6 系列 D-Sub 连接器无疑是一个理想的选择。

L717SDBH25POL2C309参数

参数
颜色 黑色
端接 焊盘
额定电流 5A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 25pin
类型 Male Pins,Plug
长*宽*高 53.04mm(长度)*12.55mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

L717SDBH25POL2C309厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L717SDBH25POL2C309数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L717SDBH25POL2C309 L717SDBH25POL2C309数据手册

L717SDBH25POL2C309封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8492 ¥ 40.9757
10+ $ 3.7076 ¥ 31.3296
25+ $ 3.2182 ¥ 26.6706
50+ $ 2.9792 ¥ 24.69
100+ $ 2.7623 ¥ 22.8929
250+ $ 2.5061 ¥ 20.769
450+ $ 2.3583 ¥ 19.5444
950+ $ 2.1875 ¥ 18.1288
2400+ $ 1.9996 ¥ 16.572
库存: 153
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 40.97
