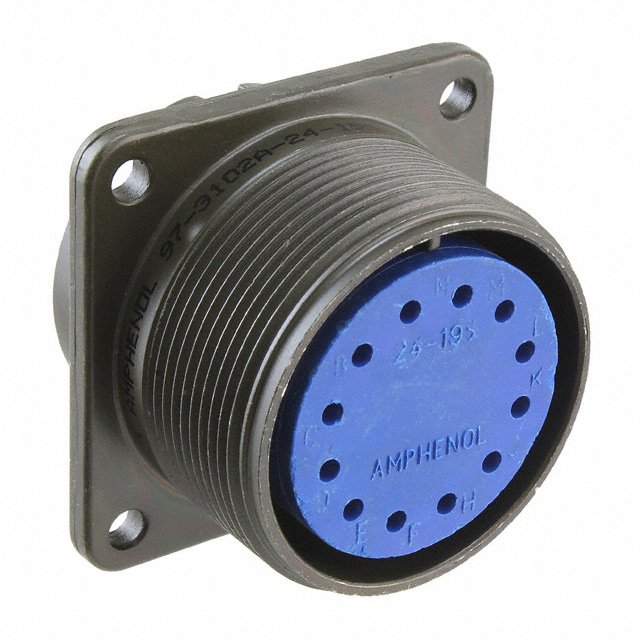

97-3102A24-19S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 焊盘 12pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*44.45mm(高度)
供应商型号:
供应商:
标准整包数: 0
AMPHENOL 圆形连接器 97-3102A24-19S

97-3102A24-19S概述

    Amphenol 97 Series Standard Cylindrical Connectors

    产品简介


    产品类型:Amphenol 97系列标准圆柱形连接器是一种MIL-5015风格的连接器,广泛应用于工业自动化、机器人、机器工具、仪器仪表、焊接设备及医疗设备等领域。
    主要功能:该系列产品提供坚固耐用的设计,具有低成本、通用性等特点,特别适用于非环境要求的应用场景。此外,该系列还有具备环境防护能力的型号(如带有417后缀的型号)。
    应用领域:适用于汽车制造、机器人、机床、焊接设备及医疗器械等多个领域。

    技术参数


    - 工作温度范围:-55°C至+125°C
    - 电压等级:可达17kVAC/24kVDC
    - 接触点数:从1到52个电路
    - 电气特性:支持高电流和多线径连接
    - 壳体材料:高强度铝合金
    - 插针/插座:可选择固体或分体壳设计
    - 兼容认证:UL和CSA认证

    产品特点和优势


    - 低成本、高可靠性:适用于一般工业应用的低成本选择。
    - 环保选项:提供非镉锌合金镀层,符合RoHS标准。
    - 灵活的安装方式:包括墙壁安装、电缆安装和面板安装等多种形式。
    - 多种接触点配置:提供从1到52个电路的多种接触点排列方式,满足不同应用需求。
    - 高可靠性设计:采用单键/单键槽极化设计和硬介电插入件。

    应用案例和使用建议


    - 工厂自动化:连接传感器和执行器,实现精确控制。使用时应注意空间限制,考虑使用角度插头以节省空间。
    - 焊接设备:在高温和恶劣环境下稳定工作,可选择具有高温特性的版本。确保安装位置能够承受重载。

    兼容性和支持


    - 兼容其他产品:本系列连接器与现有的97系列和MIL-5015连接器互换性良好。
    - 技术支持:Amphenol提供完善的售后服务和技术支持,可通过其官网查询更多信息。

    常见问题与解决方案


    - Q1:如何选择合适的接触点数?
    - 解答:根据连接的电线数量和规格确定所需的接触点数。例如,要连接八根16号规格的电线,则需选择带有八个16号接触点的插入件(例如,20-7型插入件)。

    - Q2:如何避免误配插头?
    - 解答:通过调整插头和插座的插入角度(即所谓“替代插入位置”),可以有效避免误配。具体位置参见手册第12页。

    总结和推荐


    综上所述,Amphenol 97系列标准圆柱形连接器是一款性价比高、适用范围广的连接器,适合在各种工业环境中使用。其独特的设计、广泛的应用范围以及良好的支持服务使其在市场上具有较高的竞争力。如果你正在寻找一款低成本且可靠耐用的连接器,强烈推荐选择Amphenol 97系列标准圆柱形连接器。

97-3102A24-19S参数

参数
外壳材料 Aluminum Alloy
针脚数 12pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
长*宽*高 34.92mm(长度)*44.45mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A24-19S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A24-19S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A24-19S 97-3102A24-19S数据手册
