20021121-00020T4LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 1.27mm 2 20pin 1A 250nm 金 黑色 SMD,P=1.27mm 贴片安装
供应商型号: N-20021121-00020T4LF
供应商: 云汉优选
标准整包数: 1

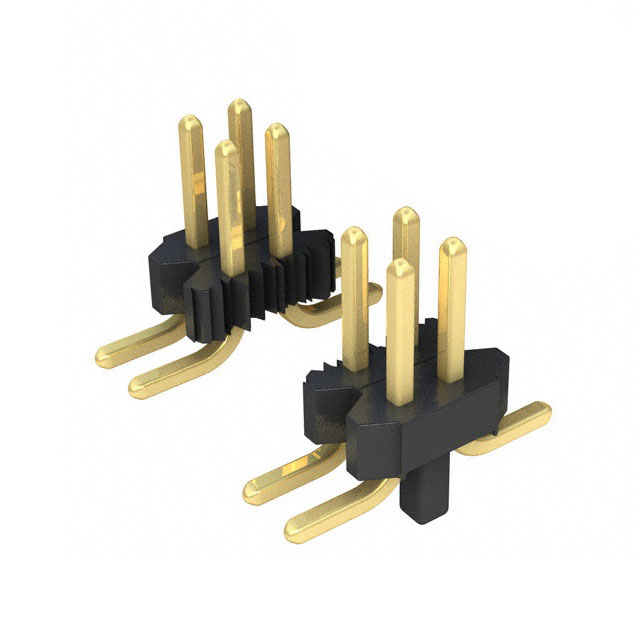

AMPHENOL 矩形连接器 - 针座 - 公插针 20021121-00020T4LF

20021121-00020T4LF概述

    # MINITEK 127™ 系列连接器技术手册

    产品简介


    MINITEK 127™ 是一种由 FCI(现安波福)生产的1.27毫米(0.050英寸)模块化系统,广泛应用于汽车、电信基础设施、消费电子产品及工业电子等领域。本系列产品涵盖垂直式和直角式插头、带罩和不带罩版本以及表面贴装和通孔安装方式,可满足多种不同应用需求。

    技术参数


    MINITEK 127™ 系列产品具有以下关键技术和电气特性:
    - 物理特性
    - 外壳:耐高温黑塑料
    - 阻燃等级:UL 94 V-0
    - 引脚材料:铜合金
    - 表面处理:金镀层,厚度为1.0微米(40微英寸)镍镀层
    - 电气性能
    - 连续电流承载能力:1安培
    - 绝缘电阻:最小值为1 x 10^2兆欧
    - 接触电阻:最大值为30毫欧
    - 耐压强度:500伏
    - 电压等级:125伏
    - 机械性能
    - 插拔次数(耐用性):100次
    - 工作环境
    - 操作温度范围:-40°C 至 +85°C

    产品特点和优势


    MINITEK 127™ 系列连接器的独特之处在于其高可靠性、耐久性和广泛的适用范围。此外,其表面贴装设计使其便于自动化生产和装配,提高了生产效率和产品质量。在高电流和宽温范围内表现出色,适用于严苛的工作环境,因此在汽车、工业控制和通信等领域具有显著优势。

    应用案例和使用建议


    MINITEK 127™ 系列连接器在多个领域的应用示例如下:
    - 汽车行业:用于车辆内部的各种传感器和控制单元之间的连接。
    - 工业控制:用于工厂自动化设备的信号传输。
    - 消费电子:用于小型家用电器的板载互连。
    使用建议
    为了确保最佳性能和延长使用寿命,建议在设计电路时采用推荐的PCB布局,并确保连接器正确接地以减少电磁干扰。此外,根据实际应用场景选择合适的引脚数量和连接方式,以实现最优的连接稳定性和信号完整性。

    兼容性和支持


    MINITEK 127™ 系列连接器与同类产品具有良好的兼容性,适用于标准的PCB组装工艺。厂商提供详细的产品规格、参考图纸和包装规范,以确保客户能够轻松集成到现有设计中。此外,厂商还提供了详尽的技术支持和售后服务,确保客户在使用过程中获得满意的体验。

    常见问题与解决方案


    常见问题
    1. 插拔次数不足
    2. 接触电阻过高
    3. 引脚损坏
    解决方案
    1. 检查装配工艺和PCB布局,确保引脚和焊盘尺寸匹配且焊接质量良好。
    2. 定期检查接触区域,使用适当工具清理并重新焊接。
    3. 确认引脚材料符合规格要求,必要时更换损坏的引脚组件。

    总结和推荐


    MINITEK 127™ 系列连接器以其出色的性能、可靠的耐用性和广泛的适用性,成为众多行业中的优选解决方案。对于需要在恶劣环境下保持高性能连接的应用,MINITEK 127™ 系列连接器是理想的选择。综上所述,强烈推荐在相关项目中使用MINITEK 127™ 系列连接器。

20021121-00020T4LF参数

参数
防护等级 -
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
针脚数 20pin
间距-配接 1.27mm
颜色 黑色
额定电流 1A
类型 Header,Push-Pull
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 盒装,管装

20021121-00020T4LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021121-00020T4LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 20021121-00020T4LF 20021121-00020T4LF数据手册

20021121-00020T4LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.7208 ¥ 6.1268
400+ $ 0.6798 ¥ 5.7783
750+ $ 0.663 ¥ 5.6355
1500+ $ 0.6528 ¥ 5.5488
库存: 1583
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 919.02
