RTS012N4S03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Receptacle Housing 4pin Thermoplastic 13A 法兰安装,面板安装 25.4mm(长度)*26.4mm(高度)
供应商型号: ET-2982445
供应商: 海外现货
标准整包数: 1

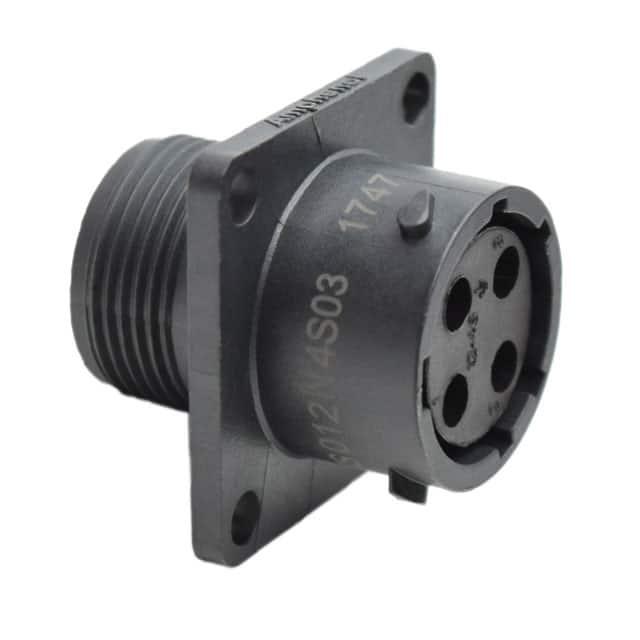

AMPHENOL 圆形连接器 RTS012N4S03

RTS012N4S03概述

    电子元器件产品技术手册:ECO-MATE插座

    1. 产品简介


    ECO-MATE插座是一款专为工业自动化、通信设备及汽车电子等领域设计的高可靠性电连接器。该产品采用4孔插座结构,尺寸为12号,适用于多种安装方式,包括面板嵌入式安装。ECO-MATE插座以其优异的性能和广泛的适用范围,成为众多复杂系统中的关键组件。

    2. 技术参数


    以下是ECO-MATE插座的主要技术参数:
    - 额定电流: 13A(最大)
    - 额定电压: 500V(交流/直流)
    - 操作温度范围:
    - 面板外部:-40°C至105°C
    - 后面板安装:-40°C至125°C
    - 耐压能力: 小于2毫安电流泄漏 @ 2000伏特交流
    - 绝缘电阻: 最小5000兆欧姆
    - 防护等级: 插接状态下的IP67和IP69K
    - 插拔循环次数: 最小500次
    - 材料: 壳体和插入件均为热塑性材料,具有UL94 V-0防火等级;密封垫圈为NBR或硅橡胶

    3. 产品特点和优势


    - 高可靠性: 经过严格的耐压和绝缘测试,确保长期稳定运行。
    - 宽温范围: 可在极端环境下工作,适应各种气候条件。
    - 防水防尘: 达到IP67/IP69K防护等级,适合户外和潮湿环境。
    - 高插拔寿命: 最小500次插拔循环,延长使用寿命。
    - 环保合规: 符合RoHS标准,满足环保要求。

    4. 应用案例和使用建议


    - 工业自动化: 在复杂工业环境中,如机器人的电源连接,需要高可靠性和耐久性的连接器。ECO-MATE插座的防水防尘特性使其成为理想选择。
    - 通信设备: 在通信基站或数据中心中,可靠的电源连接是至关重要的。ECO-MATE插座可以有效减少因连接不良导致的故障。
    - 汽车电子: 在车载电气系统中,ECO-MATE插座可用于电池和充电系统的连接,保证高效传输电力的同时提高安全性。
    使用建议:
    - 安装时确保正确的孔径切割以避免损坏。
    - 定期检查连接器是否有物理损坏,及时更换以防止接触不良。
    - 使用适当的密封材料以增强防护效果。

    5. 兼容性和支持


    ECO-MATE插座可与其他同系列的连接器和配件兼容,以满足多样化的应用需求。Amphenol公司提供全面的技术支持和维护服务,包括安装指南、使用手册和在线技术支持。

    6. 常见问题与解决方案


    - 问题: 插头无法完全插入插座。
    - 解决方案: 检查孔径是否正确,确保切割平整且符合图纸要求。
    - 问题: 插拔过程中出现过热现象。
    - 解决方案: 确认连接部位无污垢,定期清洁连接器以保持良好接触。
    - 问题: 连接器在潮湿环境中工作时出现短路。
    - 解决方案: 确保所有接口密封良好,必要时添加额外的防水措施。

    7. 总结和推荐


    ECO-MATE插座凭借其卓越的性能和广泛的应用领域,已成为行业内备受推崇的产品之一。它不仅在工业自动化、通信设备及汽车电子等领域展现出强大的性能,还通过一系列严格的质量控制和测试,确保了长期稳定的运行。对于寻求高性能、高可靠性的用户来说,我们强烈推荐使用ECO-MATE插座。

RTS012N4S03参数

参数
外壳材料 Thermoplastic
针脚数 4pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 13A
长*宽*高 25.4mm(长度)*26.4mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 袋装

RTS012N4S03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS012N4S03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS012N4S03 RTS012N4S03数据手册

RTS012N4S03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.7265 ¥ 81.7029
100+ $ 9.7153 ¥ 81.6082
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 81.7
