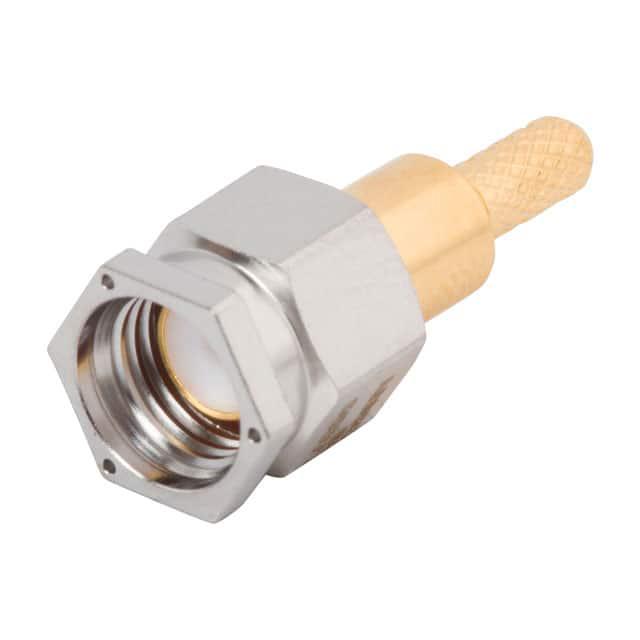

M39012/55-3007

厂牌: AMPHENOL
产品描述: Male Pin,Plug,Threaded 导线安装,焊接安装,自由悬挂,贴片安装,通孔安装
供应商型号: ET-4628899
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 M39012/55-3007

M39012/55-3007概述

    电子元器件产品技术手册解析

    产品简介


    本文将详细介绍一款名为“DCN 38729”的射频同轴连接器,该产品主要用于射频信号传输,特别适用于微波通信领域。DCN 38729采用SMA直插式设计,适用于RG-316电缆。该连接器符合RoHS标准,具有卓越的电气特性和广泛的工作温度范围,能够满足高可靠性要求的应用场景。

    技术参数


    - 产品类型:SMA直插式同轴连接器
    - 主要功能:射频信号传输
    - 材料:
    - 主体与耦合螺母:不锈钢(AMS-5640, UNS S30300)
    - 接触点:黄铜(ASTM-B16, UNS C36000)
    - 锁环:铍青铜(ASTM-B196, UNS C17300)
    - 焊接环:黄铜(ASTM-B16, UNS C36000)
    - 绝缘子:PTFE(ASTM-D1710, Type I, Grade 1, Class B)
    - 密封圈:硅橡胶(A-A-59588, Class 2B)
    - 电气特性:
    - 阻抗:50欧姆
    - 频率范围:直流至12.4 GHz
    - VSWR(电压驻波比):1.15+0.020(F以GHz为单位)
    - 插入损耗:0.06×√F(F以GHz为单位)
    - 工作环境:
    - 工作温度:-65°C 至 +165°C
    - 尺寸:
    - 长度:最大0.400英寸(10.16毫米)
    - 直径:最大1.030英寸(26.16毫米)

    产品特点和优势


    1. 高可靠性:材料选用优质不锈钢和黄铜,确保长期稳定性。
    2. 宽广的工作温度范围:从-65°C到+165°C,适用于极端环境。
    3. 卓越的电气特性:阻抗为50欧姆,频率范围高达12.4 GHz,VSWR低至1.15,插入损耗最小化。
    4. 耐腐蚀:不锈钢材料提高了抗腐蚀能力,延长使用寿命。

    应用案例和使用建议


    - 应用案例:适用于雷达系统、通信基站、测试仪器等领域。
    - 使用建议:在安装时,注意保持连接器干燥清洁,避免外部污染。同时,建议定期检查连接器的接触情况,确保良好的信号传输质量。

    兼容性和支持


    - 兼容性:DCN 38729与标准的SMA接口兼容,可以轻松集成到现有系统中。
    - 支持和服务:SV Microwave公司提供详尽的技术支持和售后服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方法:检查并清理接触点,确保没有污染物或损伤。
    2. 问题:信号传输不稳定。
    - 解决方法:确认连接器安装正确,重新焊接或更换连接器。
    3. 问题:插入损耗过高。
    - 解决方法:检查电缆和连接器的接触质量,必要时更换电缆。

    总结和推荐


    DCN 38729是一款高性能的SMA直插式同轴连接器,适用于广泛的射频信号传输应用。其卓越的电气特性和可靠的工作环境使其在市场上具备较强的竞争优势。对于需要高性能射频连接器的客户,我们强烈推荐使用DCN 38729。如果您有任何疑问或需求,请联系SV Microwave公司的技术支持团队。

M39012/55-3007参数

参数
类型 Male Pin,Plug,Threaded
颜色 -
基体镀层 -
配件类型 -
安装方式 导线安装,焊接安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 散装

M39012/55-3007厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

M39012/55-3007数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL M39012/55-3007 M39012/55-3007数据手册

M39012/55-3007封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.2622 ¥ 365.5652
5+ $ 38.3435 ¥ 324.0022
10+ $ 36.8937 ¥ 311.7519
25+ $ 35.1374 ¥ 296.9109
50+ $ 33.8234 ¥ 285.8076
100+ $ 32.7614 ¥ 276.8337
库存: 98
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 365.56
