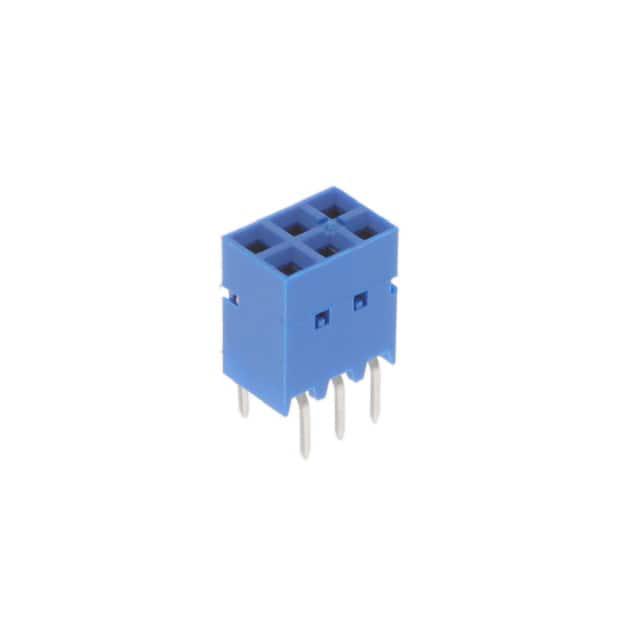

89891-303LF

厂牌: AMPHENOL
产品描述: Bottom or Top Entry,Push-Pull,Receptacle 2.54mm 2 6pin 3A 760nm 金 蓝色 通孔安装 7.54mm(长度)*5.08mm(高度)
供应商型号: 609-89891-303LF-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 89891-303LF

89891-303LF概述

    # Dubox® SHUNTS Board/Wire-to-Board Connectors 技术手册

    产品简介


    Dubox® SHUNTS 是一种用于板对板连接的高性能电子元器件。这种连接器采用双梁接触设计,适用于各种严苛的应用环境,例如个人护理设备、家庭自动化系统、服务器和工业机器人等。它们的主要功能是提供可靠、低插入力的电气连接,并通过自我中心化的设计保证良好的互连性。

    技术参数


    材料
    - 外壳:高温黑色热塑材料
    - 阻燃等级:UL94V-0
    - 插针:磷青铜
    - 电镀:金或厚度为1.27μm(50μin)的镍镀锡
    机械性能
    - 插拔循环次数(耐用性):金25次,锡50次
    - 插入力:金接点最大450gf,锡接点最大500gf
    - 拔出力:金接点最小30gf,锡接点最小30gf
    - 插入深度:最小4.85mm(0.191英寸),提供3.81mm(0.15英寸)的位移量
    电气性能
    - 电流容量:每触点最大2.5A
    - 绝缘电阻:最小50,000MΩ
    - 接触电阻:初始最大15MΩ,环境测试后最大20MΩ
    - 耐电压:800V
    规格
    - 文件编号:E66906,LR46923
    - 产品图号:通过五位数字基本零件号
    - 产品规格:BUS-12-071-gold,BUS-12-070-tin
    环境条件
    - 操作温度范围:-65°C至+125°C
    认证
    - 符合RoHS标准,符合欧盟指令2002/95/IEC

    产品特点和优势


    Dubox® SHUNTS 连接器的特点和优势如下:
    - 双梁接触设计:确保高度可靠的电气性能
    - 预应力接触设计:需要较低的插入力
    - 四壁接触设计:改善信号保护
    - 双重电镀:成本效益高
    - 定位特征:有助于焊锡和促进机器人装配
    - 高温热塑材料:适用于红外和蒸汽相回流焊接
    - 符合行业标准:符合DIN41651规范,HE13和BT D2632标准

    应用案例和使用建议


    典型应用
    - 个人护理设备(如吹风机)
    - 家庭护理设备(如清洁机器人)
    - 家庭自动化系统(如报警系统)
    - 服务器
    - 存储设备
    - 工业设备(如机器人、PLC、电动工具)
    使用建议
    - 确保正确安装:在组装过程中要特别注意定位特征,以确保良好的互连性和机器人装配。
    - 选择合适的接头类型:根据不同的应用需求,可以选择低轮廓单排、双排多位置或标准单排的接头。
    - 注意焊接温度:由于其适合红外和蒸汽相回流焊接,使用时需确保焊接温度在规定范围内。

    兼容性和支持


    Dubox® SHUNTS 连接器具有广泛的兼容性,可以与其他电子元器件和设备一起使用。制造商提供了全面的技术支持,包括文件、规格和认证信息,以帮助用户更好地理解和使用这些连接器。

    常见问题与解决方案


    常见问题及解决方案
    1. 问:如何确保正确的插拔循环次数?
    - 答:确保插头和插座的设计符合机械性能要求,定期检查插头和插座的磨损情况。
    2. 问:如何处理信号质量不佳的情况?
    - 答:检查接触面是否干净,确保所有接触点都完好无损,并重新焊接有问题的部分。
    3. 问:如何避免过高的插入力?
    - 答:使用正确的焊接工艺和技术,确保接触设计的精度和一致性。

    总结和推荐


    Dubox® SHUNTS Board/Wire-to-Board Connectors是一款设计精良、功能强大的板对板连接器。它具有出色的电气性能和可靠的机械性能,适用于多种严苛的应用环境。它的自我中心化设计和双重电镀技术使得焊接和装配过程更加高效,同时也提供了较高的成本效益。对于需要高质量连接的个人护理设备、家庭自动化系统、服务器和工业机器人等领域,Dubox® SHUNTS是一个非常理想的选择。我们强烈推荐这款产品。

89891-303LF参数

参数
类型 Bottom or Top Entry,Push-Pull,Receptacle
针脚数 6pin
防护等级 -
触头镀层 - 配接
颜色 蓝色
排数 2
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
额定电流 3A
长*宽*高 7.54mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装
